Контроль смещения ленты ковшового элеватора: полное руководство и решения

В этой статье мы рассмотрим:

1. Что такое ковшовый элеватор (нория) и почему он так важен на современном производстве

2. Главные причины смещения тяговой ленты и скрытые угрозы процесса

3. К каким катастрофическим последствиям приводит сход ленты, если его не контролировать

4. Эволюция методов контроля и современные способы предотвращения аварийных ситуаций

5. Уникальный датчик контроля схода ленты ДКСЛ-8151 от компании ТЕКО: инновационный принцип работы и технические особенности

6. Правила монтажа, тонкости настройки и грамотная эксплуатация ДКСЛ-8151

7. Почему стоит выбрать надежного поставщика: где купить оригинальный датчик с официальной гарантией в России и СПб

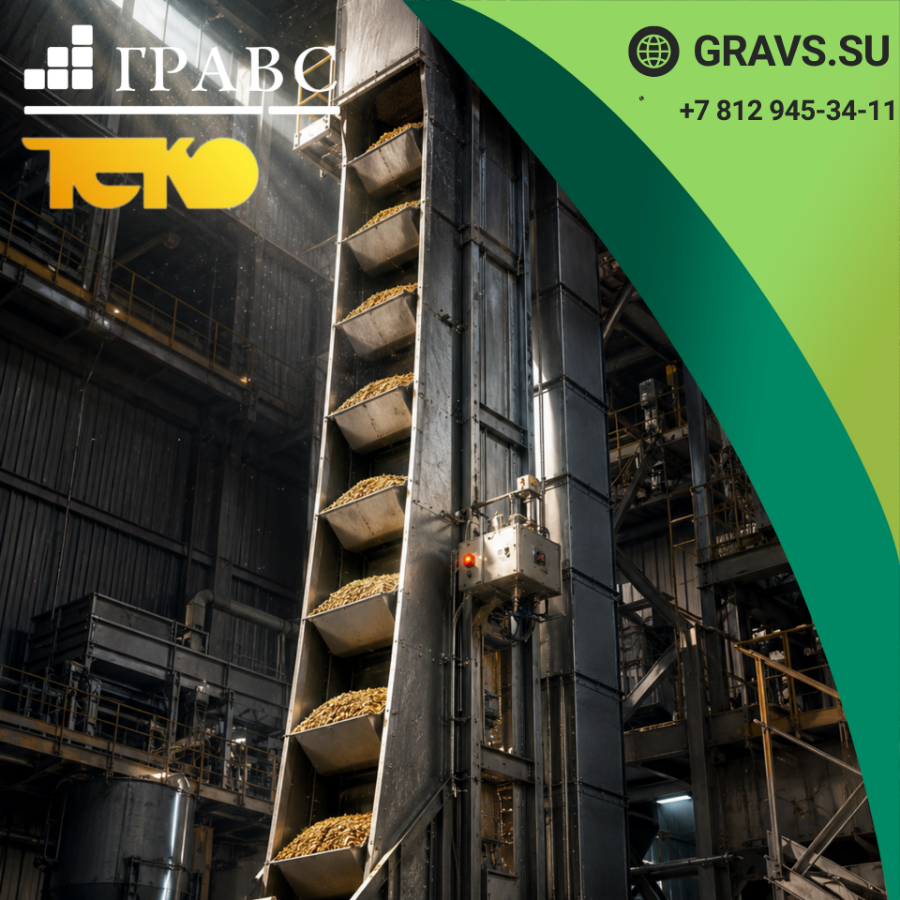

Введение в мир вертикальной транспортировки материалов

В пищевой, химической, строительной и агропромышленной отраслях вопрос эффективного и безопасного перемещения сыпучих, кусковых и гранулированных материалов стоит особенно остро. Оптимальное решение вопроса перемещения материалов в вертикальном направлении — использование вертикальных ковшовых элеваторов, которые в профессиональной среде чаще называют нориями.

Нория представляет собой непрерывно работающий подъемный механизм, который перемещает грузы вертикально или под крутым наклоном. За счет непрерывного движения ковшей, надежно закрепленных на ленточном или цепном конвейере, производится подъем материала на высоту, которая на крупных промышленных объектах может достигать десятков метров.

Эффективность этого оборудования поражает: современные нории способны перемещать сотни тонн продукции в час. Они используются для транспортировки зерна, муки, семян, сахара, химических удобрений, цемента, угля и множества других материалов.

Однако, как и любой сложный механизм, подверженный постоянным динамическим и статическим нагрузкам, ковшовый элеватор требует пристального внимания к своей работе. Одним из самых уязвимых элементов этой системы является тяговая лента. Именно она несет на себе основную нагрузку, и именно от ее правильного позиционирования зависит не только эффективность работы всей линии, но и безопасность всего производственного объекта.

Почему происходит смещение (сход) ленты ковшового элеватора?

Смещение тяговой ленты ковшового элеватора (нории) — не редкая случайность, а весьма распространенная проблема, с которой сталкиваются инженеры и механики на любом производстве.

Причины схода ленты могут быть самыми разнообразными, и зачастую они действуют в комплексе:

• Неравномерная загрузка материала. Если сырье подается в ковши неравномерно, возникает перекос массы. Одна сторона ленты становится тяжелее другой, что неизбежно приводит к изменению траектории ее движения и смещению в сторону,

• Износ или повреждение барабанов. Приводные и натяжные барабаны со временем изнашиваются. Если геометрия барабана нарушается — например, он становится конусным из-за неравномерного истирания, — лента начинает «сползать» в сторону меньшего диаметра,

• Налипание транспортируемого материала. В пищевой, особенно сахарной и мукомольной, или химической промышленности материалы часто обладают высокой адгезией. Налипание сырья на ленту, ковши или барабаны меняет геометрию рабочих поверхностей и нарушает центровку,

• Вытяжка и деформация ленты. В процессе длительной эксплуатации лента может неравномерно растягиваться. Участки с разным натяжением приводят к тому, что лента начинает отклоняться от центральной оси,

• Ошибки при монтаже и стыковке. Неправильно выполненная стыковка краев ленты или изначально неточный монтаж барабанов и направляющих роликов гарантированно приведут к постоянному смещению,

• Внешние факторы. Вибрации от соседнего оборудования, резкие перепады температур, сильные сквозняки в высоких шахтах также могут оказывать влияние на траекторию движения ленты.

Катастрофические последствия схода ленты: от простоя до пожара

Смещение тяговой ленты ковшового элеватора может не просто замедлить данный этап производства, но и привести к полной замене элементов нории, а в худшем случае — к масштабной техногенной катастрофе.

Давайте разберем, чем грозит игнорирование этой проблемы:

• Во-первых, это механические повреждения. При смещении лента и закрепленные на ней металлические или полимерные ковши начинают тереться о внутренние стенки шахты нории. Это приводит к быстрому износу и разрушению как самой ленты, так и ковшей, и стенок шахты. Ремонт в таком случае обходится крайне дорого и требует длительной остановки производственного процесса,

• Во-вторых, потеря производительности и качества. Трение замедляет движение конвейера, увеличивает нагрузку на приводной двигатель — что нередко приводит к его перегоранию, — а также вызывает просыпание транспортируемого продукта. Частицы продукта измельчаются, что критично для некоторых видов сырья, например для семенного зерна или гранулированных удобрений,
• В-третьих, и это самое главное, — колоссальная пожарная и взрывная опасность. Пыль, образующаяся при транспортировке многих материалов — зерновая пыль, сахарная пудра, угольная пыль, химические порошки — образует взрывоопасные смеси с воздухом.

Постоянное трение сместившейся ленты или металлических ковшей о стенки шахты вызывает сильный нагрев и даже появление искр. В условиях высокой запыленности замкнутого пространства шахты нории малейшая искра или нагрев поверхности до критической температуры неминуемо приводит к объемному взрыву огромной разрушительной силы.

Именно поэтому надежный контроль смещения ленты — не прихоть, а строжайшее требование правил промышленной безопасности.

Эволюция систем безопасности и контроля схода ленты

Исторически для контроля положения ленты использовались механические концевые выключатели с роликовыми рычагами. При смещении лента нажимала на ролик, рычаг отклонялся, и выключатель разрывал электрическую цепь, останавливая конвейер.

Однако такие системы имели массу недостатков. Механические детали постоянно забивались пылью и грязью, заклинивали, ржавели, а в условиях низких температур покрывались льдом. Кроме того, постоянный механический контакт с краем ленты постепенно разрушал ее.

На смену механике пришли бесконтактные индуктивные и емкостные датчики. Они работали лучше, но имели свои ограничения по дальности срабатывания и высокую подверженность помехам от налипшего транспортируемого материала.

Сегодня промышленность требует умных, надежных и на 100% безотказных решений. Для точного обнаружения смещения специалистами ведущей российской научно-производственной компании ТЕКО была разработана специальная серия высокотехнологичных устройств — датчики контроля смещения ленты ДКСЛ-8151.

Это решение нового поколения, которое выводит безопасность норий на принципиально иной уровень.

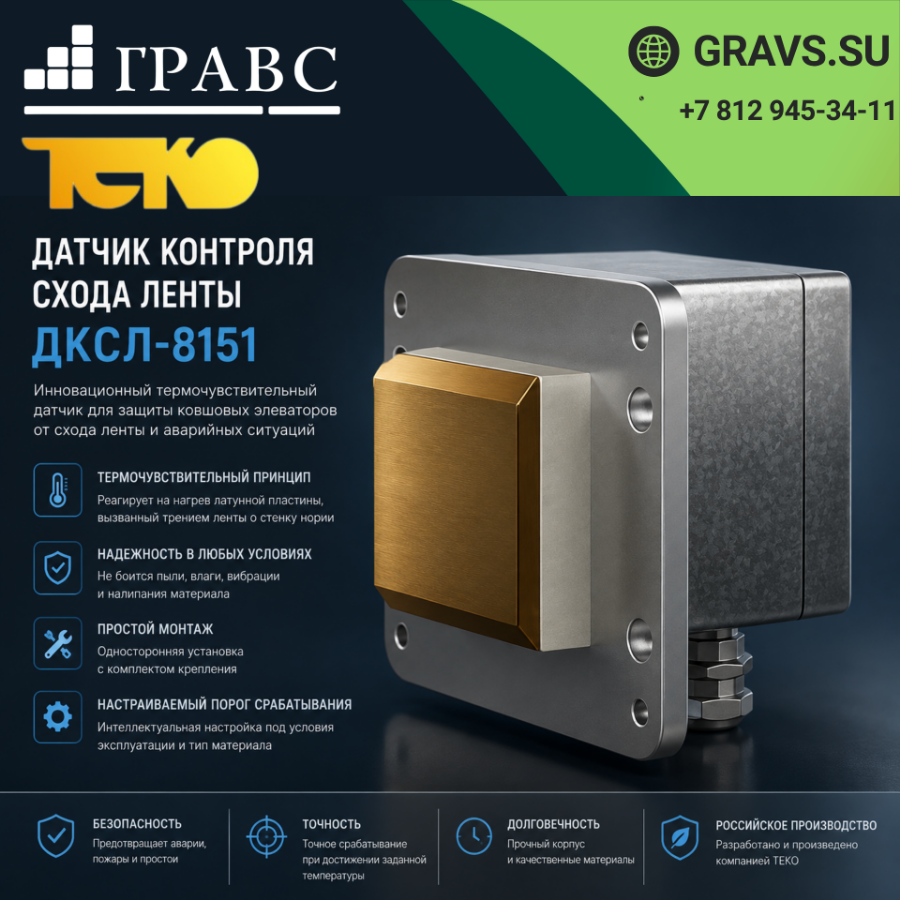

Датчик контроля схода ленты ДКСЛ-8151: инновации от ТЕКО

Отечественный производитель систем промышленной автоматизации, компания ТЕКО, глубоко изучив проблематику эксплуатации ковшовых элеваторов, создала прибор, который решает все вышеописанные проблемы.

Датчик контроля схода ленты ДКСЛ-8151 — это не просто выключатель, это интеллектуальная система мониторинга температуры, возникающей при трении.

В основе работы прибора лежит уникальный термочувствительный принцип. Вместо того чтобы пытаться увидеть край ленты или почувствовать его механическое давление, ДКСЛ-8151 реагирует на физическое следствие схода ленты — трение.

Особенности датчика ДКСЛ-8151, делающие его одним из безусловных лидеров рынка:

• Инновационный чувствительный элемент. В качестве чувствительного элемента в ДКСЛ-8151 выступает прочная латунная пластина со встроенным высокоточным датчиком температуры. Латунь обладает отличной теплопроводностью,

• Когда лента смещается и начинает тереться о стенку нории — и, соответственно, о пластину датчика, установленную в стенку, — латунь моментально нагревается. Датчик фиксирует этот нагрев и выдает управляющий сигнал на отключение привода или включение тревожной сигнализации,

• Интеллектуальная настраиваемая точка переключения. Температурные условия внутри шахты нории могут сильно варьироваться в зависимости от времени года, географического расположения предприятия и типа транспортируемого продукта.

ДКСЛ-8151 имеет настраиваемую точку переключения в зависимости от нормальной — фоновой — температуры в шахте нории. Это значит, что датчик можно откалибровать так, чтобы он не давал ложных срабатываний в жаркий летний день, но при этом предельно четко реагировал на локальный перегрев от трения ленты.

Абсолютная надежность в любых условиях. Датчик обеспечивает стабильную и надежную работу вне зависимости от типа транспортируемого материала — будь то липкий сахар, абразивный цемент, влажное зерно или химически активные удобрения — и режимов работы элеватора.

На работу термочувствительного элемента не влияют пыль, влага, вибрация или налипание продукта.

Продуманный и удобный монтаж. В условиях действующего производства остановка оборудования для монтажа датчиков должна быть минимальной по времени.

Система крепления, идущая в комплекте с датчиком ДКСЛ-8151, позволяет проводить быстрый и удобный односторонний монтаж. Это избавляет персонал от необходимости проводить сложные сварочные или монтажные работы внутри тесной и темной шахты нории.

Правила установки и эксплуатации ДКСЛ-8151

Для обеспечения максимальной эффективности системы контроля монтаж датчиков должен производиться в строгом соответствии с рекомендациями.

Два датчика ДКСЛ-8151 монтируются в стенки нории с двух противоположных сторон. Это необходимо для того, чтобы контролировать смещение ленты как влево, так и вправо.

Предпочтительным и самым эффективным местом установки датчиков является головка нории — верхняя часть элеватора, где расположен приводной барабан, — со стороны нагруженной ветви ленты.

Именно в этой зоне натяжение ленты максимально, и смещение здесь происходит наиболее часто и с наибольшей силой трения.

Датчики устанавливаются таким образом, чтобы их чувствительная латунная поверхность находилась в одной плоскости с внутренней поверхностью стенки шахты или слегка выступала внутрь, на расстоянии 10–15 мм от нормального — рабочего — положения края ленты.

При правильной настройке лента при штатной работе не касается датчика.

Но как только происходит нештатное смещение, край ленты или ковш вступает в контакт с латунной пластиной.

За счет силы трения происходит мгновенный локальный нагрев, температура пластины достигает заданного порога срабатывания, и датчик ДКСЛ-8151 размыкает цепь управления электродвигателем.

Конвейер останавливается еще до того, как произойдет механическая поломка или возникнет риск воспламенения.

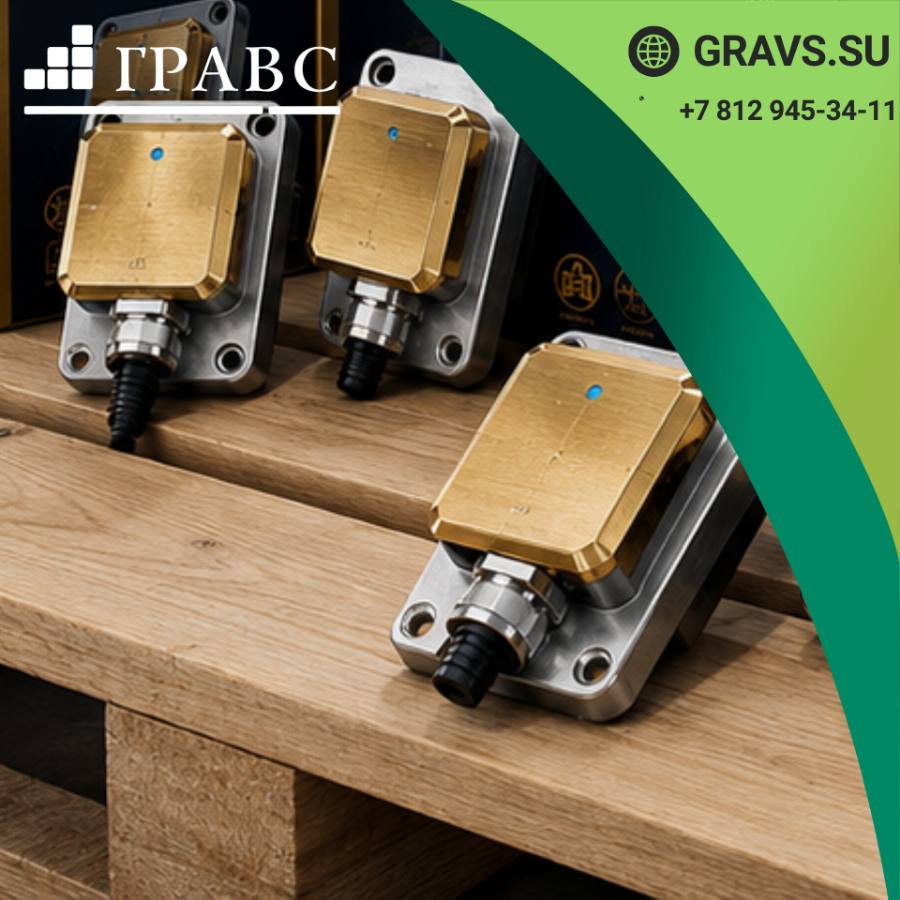

Где приобрести датчик контроля схода ленты ДКСЛ-8151 в России?

Выбор правильного технологичного оборудования — только половина дела. Вторая половина успеха предприятия — выбор надежного поставщика.

Приобретение промышленной автоматики у несертифицированных продавцов чревато покупкой подделки, долгими сроками ожидания, отсутствием гарантийного обслуживания и технической поддержки.

Мы являемся официальным дистрибьютором продукции в СПб и России. Сотрудничая с нами, вы получаете множество неоспоримых преимуществ:

• 100% гарантия подлинности. Вся продукция поставляется напрямую с завода-изготовителя со всеми необходимыми паспортами, сертификатами качества и заводской гарантией,

• Профессиональная техническая консультация. Наши профильные инженеры помогут вам правильно подобрать оборудование, проконсультируют по вопросам монтажа, настройки и интеграции датчиков ДКСЛ-8151 в вашу существующую систему АСУ ТП,

• Оперативная логистика. Благодаря налаженной складской системе, мы обеспечиваем быструю отгрузку и доставку датчиков в любой регион Российской Федерации. Ваше производство не будет простаивать в ожидании запчастей,

• Привлекательная ценовая политика. Как официальный дистрибьютор, мы предлагаем оптимальные цены без лишних наценок посредников,

• Предотвращение даже одной серьезной аварии или возгорания на ковшовом элеваторе с лихвой перекрывает стоимость закупки и установки датчиков контроля смещения.

Выбирая инновационный термочувствительный датчик ДКСЛ-8151, вы обеспечиваете бесперебойную работу вашего оборудования, защищаете дорогостоящие механизмы от поломок, а главное — гарантируете 100% безопасность рабочего персонала и всего производственного комплекса.

Забудьте о механических концевиках и ложных срабатываниях старых морально устаревших систем. Переходите на современные, надежные и интеллектуальные решения!

На нашем сайте термочувствительный датчик ДКСЛ-8151 представлен в удобном каталоге. Посмотреть характеристики и оформить заказ можно В РАЗДЕЛЕ
