Из этой статьи вы узнаете:
- Почему обычные датчики часто теряются при работе с прозрачными объектами
- Какие физические эффекты мешают обнаружению стекла, ПЭТ и плёнок
- Как работает диффузный инфракрасный датчик для прозрачных объектов
- На что в действительности влияют освещённость, тип выхода, частота и дальность
- Как правильно читать характеристики и не ошибиться с выбором датчик для обнаружения прозрачных объектов

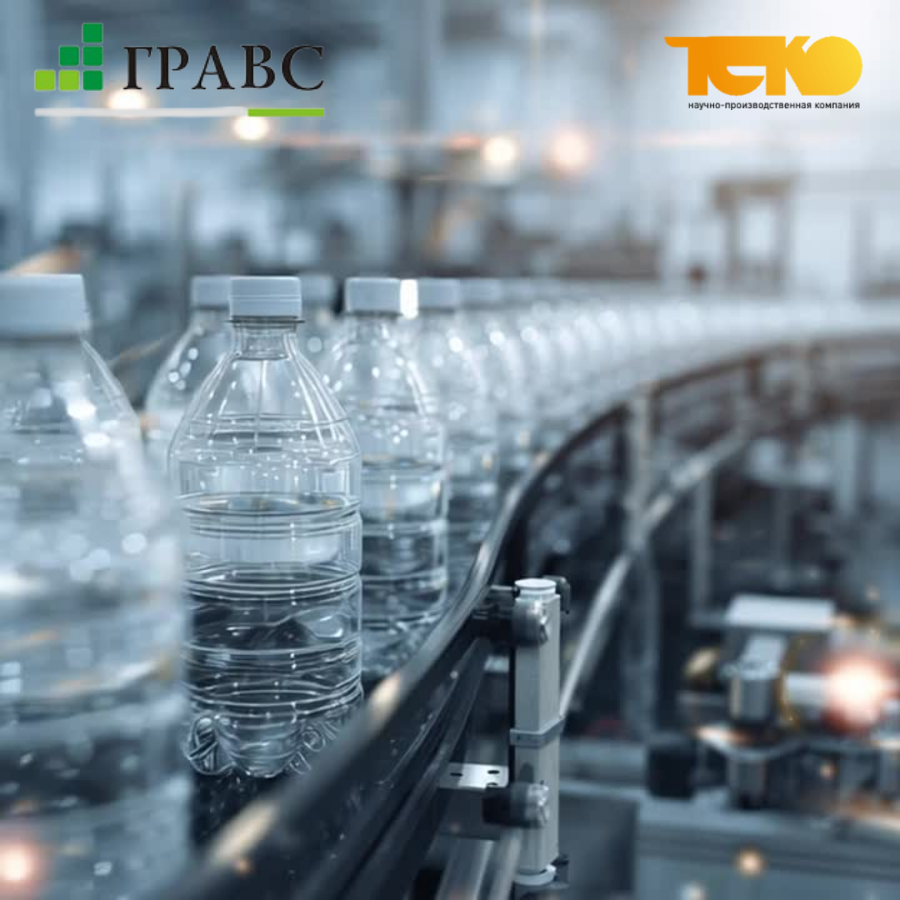

Проблема прозрачных объектов в автоматизации
В промышленной автоматизации прозрачные материалы — одна из самых сложных категорий для обнаружения. Стеклянные бутылки, ПЭТ-контейнеры, прозрачные плёнки, акриловые панели —объекты, которые плохо взаимодействуют со стандартными сенсорами.
Большинство типовых датчиков рассчитаны на отражение света от матовой поверхности, наличие контраста объект / фон и стабильное рассеяние излучения.
Прозрачные материалы этим требованиям не соответствуют.

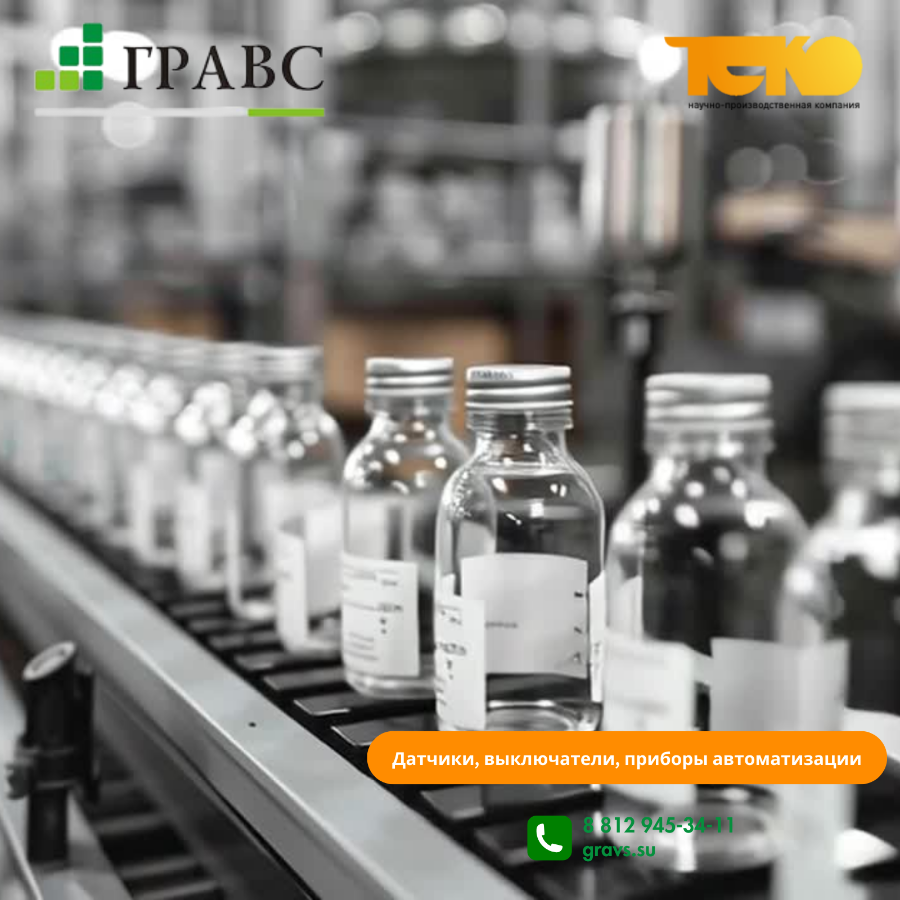

Почему стандартные датчики не видят стекло и ПЭТ
1. Прозрачность и преломление
Прозрачные материалы пропускают свет, а не отражают его обратно к приёмнику. Инфракрасный луч может:
- Пройти сквозь объект,
- Преломиться,
- Уйти под углом,
- Отразиться от заднего фона, а не от самого объекта.
Результат? Ложные срабатывания или их полное отсутствие.
2. Зеркальные отражения
Гладкое стекло или акрил ведут себя как зеркало. Луч отражается не обратно в датчик, а в случайном направлении.
3. Минимальный контраст
Прозрачная плёнка на конвейере может иметь тот же оптический фон, что и окружающая среда. Для обычного датчика объект растворяется.
Чем отличаются специализированные датчики для прозрачных объектов
Специализированные модели разрабатываются с учётом следующих проблем:
- Использование инфракрасного спектра,
- Оптимизированная оптика приёма,
- Повышенная чувствительность к слабому отражённому сигналу,
- Устойчивость к внешнему освещению,
- Алгоритмы подавления фоновых отражений.
Один из таких примеров — диффузный инфракрасный датчик OL A43A-31P-150-LZ бренда ТЕКО.
Как работает диффузный принцип
- Сам излучает инфракрасный сигнал,
- Сам же принимает отражённое излучение.
Для прозрачных объектов используется особая оптическая схема, которая:
- Фиксирует слабое рассеянное отражение от границ материала,
- Реагирует на изменение структуры светового потока, а не только на яркость.
Даже если объект почти полностью прозрачен, его края, кривизна или толщина создают достаточное искажение сигнала.
Почему инфракрасный спектр — ключевой
- Инфракрасное излучение менее чувствительно к видимому свету, лучше чувствует границы прозрачных материалов, стабильнее работает в производственных условиях. Именно поэтому именно спектр излучения ИК крайне важен для таких задач.
Влияние внешней освещённости (до 6000 лк)
Освещённость — один из самых недооценённых факторов. В реальных условиях датчик работает:
- Под люминесцентными лампами,
- При дневном свете,
- Рядом с отражающими поверхностями.
Что даёт допустимая освещённость до 6000 лк?
- Стабильную работу без ложных срабатываний,
- Отсутствие «ослепления» при ярком фоне,
- Возможность установки без экранов и кожухов.
Это особенно важно для линий розлива, упаковочных машин, складской автоматизации.
PNP-выход, 100 Гц и 250 мм — что важно
Тип выходного сигнала: PNP
PNP-выход напрямую совместим с большинством PLC, проще в диагностике, безопаснее в промышленной среде.
Для современных систем управления это де-факто стандарт.
Частота переключения: 100 Гц
100 Гц означает до 100 срабатываний в секунду, уверенную работу на быстрых конвейерах, отсутствие пропусков при плотном потоке объектов
Для бутылок, флаконов и упаковки — оптимальный показатель.
Дальность действия: 250 мм
Большая дистанция — это гибкость монтажа, меньше ограничений по компоновке оборудования, возможность «смотреть» через защитные экраны.
Важно: для прозрачных объектов рабочая дальность — гораздо важнее, чем максимальная паспортная.
Дополнительные параметры, которые имеют значение:
- IP67 — защита от влаги и пыли,
- Алюминиевый корпус — устойчивость к вибрациям,
- Температурный диапазон −25…+55 °C,
- Индикация срабатывания — быстрая настройка и диагностика.
Прозрачные объекты — категория, требующая специализированных решений. Обычные датчики часто оказываются бессильны из-за физики света, отражений и отсутствия контраста.
Диффузные инфракрасные датчики, разработанные специально для прозрачных материалов, решают эту задачу за счёт:
- Правильного спектра излучения,
- Устойчивости к внешней освещённости,
- Оптимальных электрических характеристик.
Выбирая датчик для стекла, ПЭТ или плёнки, важно смотреть не на универсальность, а на специализацию.
Диффузный инфракрасный (индуктивный) датчик OL A43A-31P-150-LZ для обнаружения прозрачных объектов представлен В РАЗДЕЛЕ
