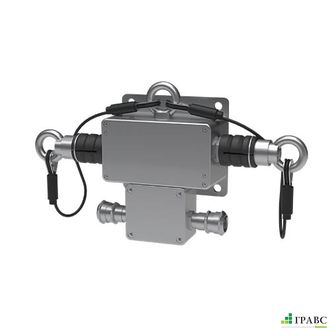

Аварийный тросовый выключатель двусторонний АТВв-70421-05

Аварийный тросовый выключатель двусторонний АТВв-70421-05 предназначен для блокирования пуска и экстренного останова конвейерных приводов в случае возникновения аварийной ситуации. Помимо конвейеров тросовые выключатели используются для обеспечения безопасности технологических процессов в местах, где невозможно применить защитные механические ограждения и устанавливаются вдоль всей длины технологической линии.

Область применения – подземные выработки шахт и их наземные строения, опасные по рудничному газу (метану) и (или) горючей пыли, а также взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ IEC 60079-14-2013 и отраслевых Правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах.
Выключатели относятся к взрывобезопасному оборудованию и имеют маркировку взрывозащиты по
ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ГОСТ Р МЭК 60079-18-2012:
– PO Ex ia ma I Ma Х / 0Ex ia ma IIC T4 Ga Х
Знак «Х» в маркировке взрывозащиты выключателей указывает на специальные условия их безопасного применения:
– к входным искробезопасным электрическим цепям выключателей могут подключаться устройства, выполненные с видом взрывозащиты «искробезопасная электрическая цепь уровня ia» и имеющие действующие сертификаты соответствия, допускающие возможность их применения во взрывоопасных зонах или вне взрывоопасных зон в качестве связанного оборудования. Электрические параметры подключаемых устройств с учётом линии связи: напряжение, ток, мощность, индуктивность и электрическая ёмкость должны соответствовать искробезопасным параметрам выключателей; – выключатели должны устанавливаться в местах, где исключена возможность воздействия на их корпус ударных механических нагрузок.
Выключатели обеспечивают непрерывный круглосуточный режим работы.

Взрывозащищенность выключателей обеспечивается взрывозащитой видов «искробезопасная электрическая цепь
«i» по ГОСТ 31610.11-2014 и «герметизация компаундом «m» по ГОСТ Р МЭК 60079-18-2012.
Взрывозащищённость обеспечивается следующими мерами:
– питание выключателей осуществляется от сертифицированной искробезопасной цепи уровня «ia» для взрывоопасных смесей категории I и II согласно ГОСТ 31610.11-2014 от связанного электрооборудования с маркировкой взрывозащиты [Ex ia] I или [Ex ia Ga] IIC X;
– электрические компоненты и цепи, входящие в конструкцию выключателя, залиты компаундом; электрическая прочность изоляции искробезопасных цепей относительно корпуса выключателя – 500 В.
Конструкция выключателей отвечает всем относящимся к ним требованиям ГОСТ 31610.0-2014.

Характеристики:
