Работа любой электроаппаратуры основана на действии контактов — тех поверхностей, которые замыкают/ размыкают электрическую цепь.
Важной задачей в совершенствовании электроаппаратуры является развитие способов предохрания области контактов от загрязнений, влаги, и нежелательных механических воздействий. В результате в середине прошлого столетия были разработаны магнитоуправляемые «герметичные контакты» - герконы. Также их называют «герметизированные контакты» (герметизация достигается за счет помещения контактной группы в полностью герметичную стеклянную колбу).
Контакты в данном случае представляют собой магнитные сердечники, их внутренние срезы впаяны в торцы стеклянной колбы, а наружные подключаются к внешней электроцепи. Внутри колбы создается практически вакуум посредством откачки воздуха, или же колба заполняется каким-либо инертным газом.
Герконы в зависимости от устройства контактной группы бывает следующих типов:
- Нормально-разомкнутые, когда действует магнитное поле — контакты замыкаются, когда воздействие поля прекращается, контакты размыкаются,
- Нормально-замкнутые, наоборот, когда действует магнитное поле — контакты разомкнуты, когда воздействие поля прекращается, контакты замыкаются,
- Переключающие, в этом типе герконов, помимо двух контактов есть еще и третий контакт, на который геркон переключается, когда магнитное поле на него действует,
- Также по технологическому исполнению герконы делятся на сухие и ртутные.
В сухих в колбах либо вакуум, либо газ, а в ртутных имеется малое количество ртути, что позволяет значительно уменьшить переходное сопротивление и вибрацию контактов в моменты коммутации, что улучшает качество контакта в целом и продлевает срок службы геркона.
Срабатывание происходит при воздействии магнитного поля, обладающего достаточной напряженностью для возникновении коммутации. Такое поле может быть создано простым магнитом или электромагнитом. По прекращении воздействия контактная группа возвращается к исходному положению.
Герконы применяются в конструкции герконовых датчиков.
По режиму работы такие датчики делятся на моностабильные и бистабильные:
- Моностабильный. Особенность моностабильного герконового датчика заключается в срабатывании геркона, когда расстояние между датчиком и магнитом уменьшается, а напряженность поля в зоне чувствительности датчика наоборот, увеличивается,
- Бистабильный. Работа бистабильного герконового датчика основана на «запоминании» предшествующего состояния.
Геркон, который при определенном воздействии встроенного магнита имеет нормально разомкнутые контакты, может существовать в двух состояниях – в нормально-замкнутом, или же в нормально-разомкнутом. В данных состояниях геркон может находиться до тех пор, пока не подвергнется следующему воздействию. Когда внешнее, строго определенное по отношению к внутреннему, магнитное поле воздействует на внутреннее поле, контакты геркона переключаются самостоятельно. Это переключение даже не требует подключения питания к датчику.
Герконовые датчики, или бесконтактные выключатели, широко используется в самых разнообразных областях:
- Например, в промышленности герконовые датчики применяются для контроля положения и позиции различных механизмов, а также для обнаружения сбоев или неисправностей в системах. Они могут использоваться в автоматических дверях, лифтах, конвейерах, робототехнике и т.д.,
- В электронике герконовые датчики широко применяются в телефонах, компьютерах и других устройствах для контроля состояния и переключения режимов работы. Также они используются для обнаружения открытия или закрытия крышек, дверей и окон,
- В сфере безопасности герконовые датчики могут быть использованы для обнаружения взлома или несанкционированного доступа к помещениям. Они могут быть установлены на дверях, окнах, сейфах и других объектах, которые должны быть защищены от несанкционированного доступа,
- Герконовые датчики также могут использоваться в автомобилях для контроля статуса открыто/ закрыто дверей транспортного средства, капота и багажника. Они позволяют автоматически определить, если какой-либо из этих элементов остался открытым.

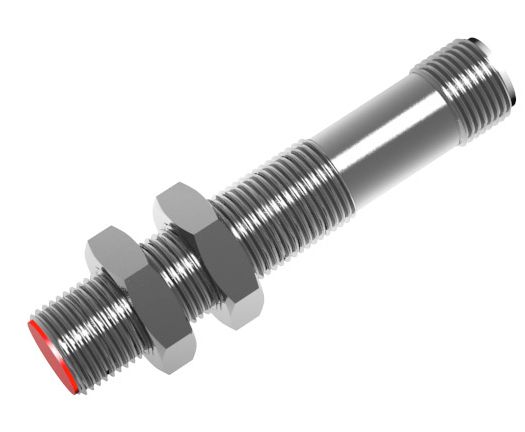

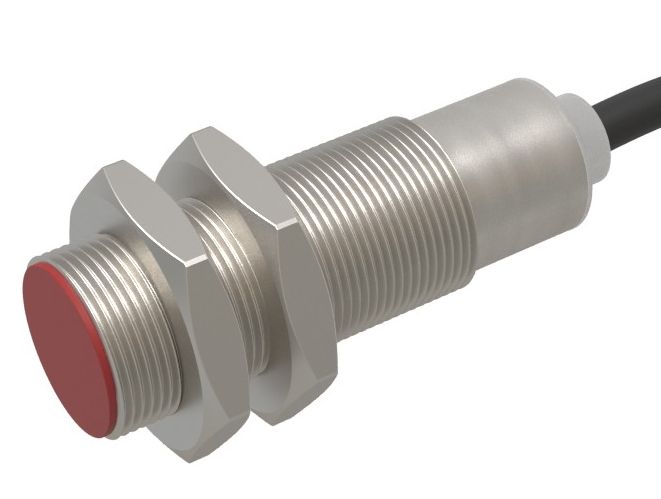

Отечественный производитель СКБ Индукция с 2004 года предлагает российским компаниям широкий выбор датчиков собственного производства, в том числе различные виды герконовых датчиков.
Линейка герконовых датчиков представлена моностабильными, бистабильными, датчиками стандарта NAMUR, датчиками уровня жидкости, датчиками оборотов, датчиками для пневмоцилиндров, датчиками на переменное/ постоянное напряжение и датчики с внутренней магнитной системой. Эти датчики также подходят для импортозамещения, особенно это актуально в настоящее время, когда бывает невозможно найти датчик на импортное оборудование.
Широкий ряд характеристик позволяет подобрать нужный вам датчик для аналоговой замены импортных выключателей, как герконовых, так и индуктивных, емкостных, оптических:
- Герконовые поплавковые датчики уровня применяются для контроля и поддержания заданного уровня в емкостях с различными типами жидкостей,
- Взрывобезопасные бесконтактные герконовые выключатели стадарта NAMUR служат для обеспечения бесконтактной коммутации в промышленном оборудовании во взрывоопасных условиях. Необходимость в этих датчиках есть на производствах, где в воздухе присутствует пыль, например в мукомольных цехах, или образуются горючие испарения, как при изготовления различных спиртов, лакокрасочной продукции т.п.,
- Бесконтактный герконовый выключатель для пневмоцилиндра применяется с целью контроля положения поршня пневмоцилиндра и его перемещений,
- Герконовые датчики оборотов (или датчики частоты вращения) для автотранспорта позволяют подсчитать количество оборотов двигателя.
