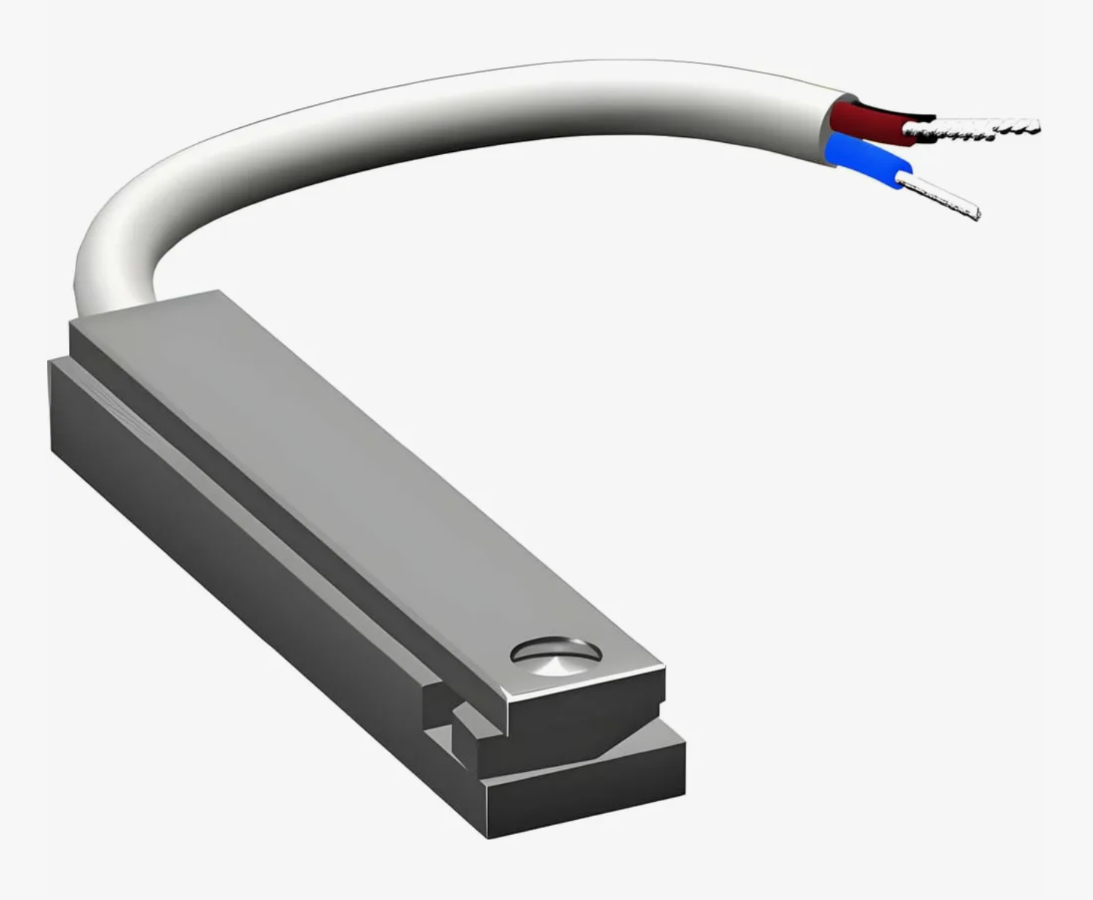

Герконовые датчики ТЕКО
Новинка: для автоматизации станков в машиностроении,
пищевой и деревообрабатывающей промышленности.
Химические анкеры BIT, Himtex, Tech-Krep
Химические анкеры производство:
Великрбритания, Италия и Турция
Компания ГРАВС
Строительные материалы и приборы автоматизации,
доставка Санкт-Петербург и Россия.
О компании
Надежность
Работая с нами, Вы будете уверены в стабильности нашего партнерства.
Качество
Промышленное оборудование и строительные материалы от лучших производителей.
Профессионализм
Многолетний опыт работы на рынке строительного оборудования и материалов.
Надежность
Работая с нами, Вы будете уверены в стабильности нашего партнерства.
Качество
Промышленное оборудование и строительные материалы от лучших производителей.
Профессионализм
Многолетний опыт работы на рынке строительного оборудования и материалов.
Компания ГРАВС предлагает своим клиентам промышленное оборудование и строительные материалы от заводов-производителей России, Европы, Южной Кореи и КНР: дробильное оборудование, стеклопластиковую арматуру, химические анкеры и приборы автоматизации.
Строительные материалы:

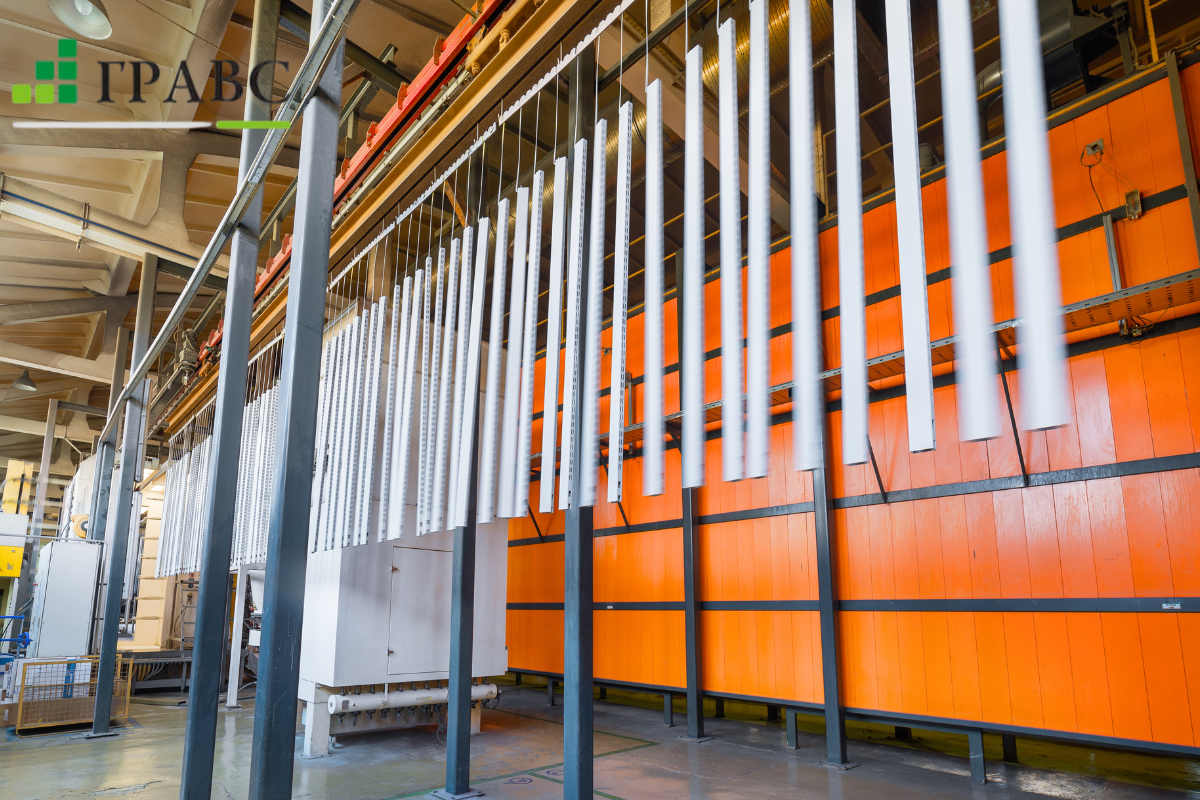

Стеклопластиковая (композитная) арматура собственного призводства и Химические анкеры BIT и Himtex (официальный дистрибьютор на территории России).
Наша компания - официальный дилер WHITE LAI, SHANTUI, LIANHUAN, ХBM, Zoneding и других зарекомендовавших себя заводов-производителей промышленной техники.
Также ООО ГРАВС - официальный дистрибьютор научно-производственной компании ТЕКО, предлагающей сенсорику для промышленной автоматики и автоматизации технологических процессов практически в любых отраслях промышленности и Российского производителя бесконтактных датчиков СКБ Индукция.
Мобильный сервис, шеф-монтаж и обучение.
Осуществляем доставку на всей территории России!
Мы не просто продаем строительное и горное оборудование и материалы, мы отвечаем за то, чтобы оно работало, приносило прибыль и помогало развивать бизнес наших Клиентов.

Отправить запрос
Оставьте заявку и наш менеджер свяжется с Вами в ближайшее время!
Сколько времени требуется для застывания химического анкера?
Химические анкеры обладают множеством преимуществ, но чтобы получить от них максимум пользы, важно помнить о нескольких простых правилах.
Помните: качественная подготовка и точное соблюдение инструкций — залог безопасной и прочной фиксации. Не пренебрегайте техникой безопасности, используйте защитные средства и всегда читайте маркировку на упаковке.
Пусть каждый анкер будет установкой на прочность — буквально и в переносном смысле!

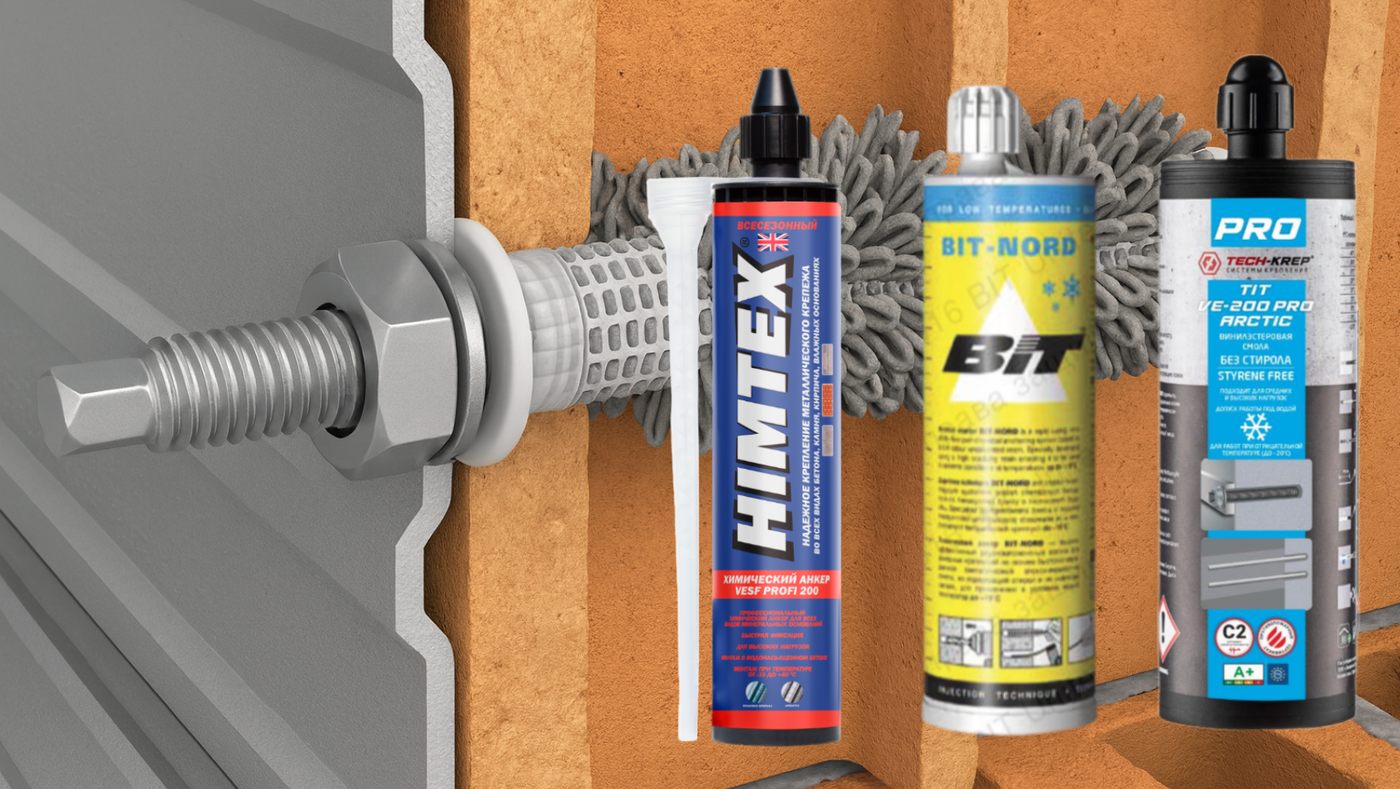

Химические анкеры Himtex, BIT, TECH-KREP представлены В РАЗДЕЛЕ
Напоминаем, компания ГРАВС осуществляет поставки химических анкеров пр-ва Турция, Италия и Великобритания на территории Санкт-Петербурга, Ленинградской области и России.
Датчик температуры TM112 с аналоговым выходом 4-20 мА: в качестве замены датчика температуры IFM Electronic TA3105 (Серия TA) - есть отличия.
Области применения и ключевые преимущества датчика температуры TM112
Компания ГРАВС - официальный дистрибьютор известных российских производителей приборов автоматизации в Санкт-Петербурге.
Химические анкеры
Стеклопластиковая арматура
В чем отличие химических анкеров в капсулах от привычных картриджей и где применяются капсульные химические анкеры?
В этой публикации:
Химические анкеры обычно выпускаются в двух вариантах: пластиковые картриджи и стеклянные капсулы. Оба варианта представляют собой двухкомпонентные системы, содержащие смолу и реагент. Независимо от типа анкера, оба компонента всегда присутствуют, обеспечивая прочное и надежное крепление.
Химические анкеры Himtex, BIT, TECH-KREP в картриджах и капсулах представлены В РАЗДЕЛЕ
Напоминаем, компания ГРАВС осуществляет поставки химических анкеров пр-ва Турция, Италия и Великобритания на территории Санкт-Петербурга, Ленинградской области и России.
Ёмкостно-частотный сигнализатор уровня LS280 — надежное решение для точного контроля уровня
Если вы ищете современный и высокоточный датчик уровня, обратите внимание на LS280.
LS280 отлично подходит для контроля уровня в самых разных отраслях, от пищевой промышленности до химического производства.
Прайс-лист датчиков и приборов автоматизации ТЕКО с наличием и остатками на складе представлен ПО ССЫЛКЕ
Компания ГРАВС - официальный дистрибьютор известных российских производителей приборов автоматизации в Санкт-Петербурге.
Фиксаторы арматуры, в частности, стеклопластиковой (композитной) от TECH-KREP
Арматурные фиксаторы играют ключевую роль в создании прочного и надежного железобетона, формируя защитный слой, который предотвращает разрушение конструкции под воздействием внешних факторов.
Без них трудно представить устойчивость бетона к высоким нагрузкам.
Фиксаторы и другие сопутствующие товары для стеклопластиковой (композитной) арматуры представлены В РАЗДЕЛЕ
Напоминаем, компания ГРАВС осуществляет поставки на территории Санкт-Петербурга, Ленинградской области и России.

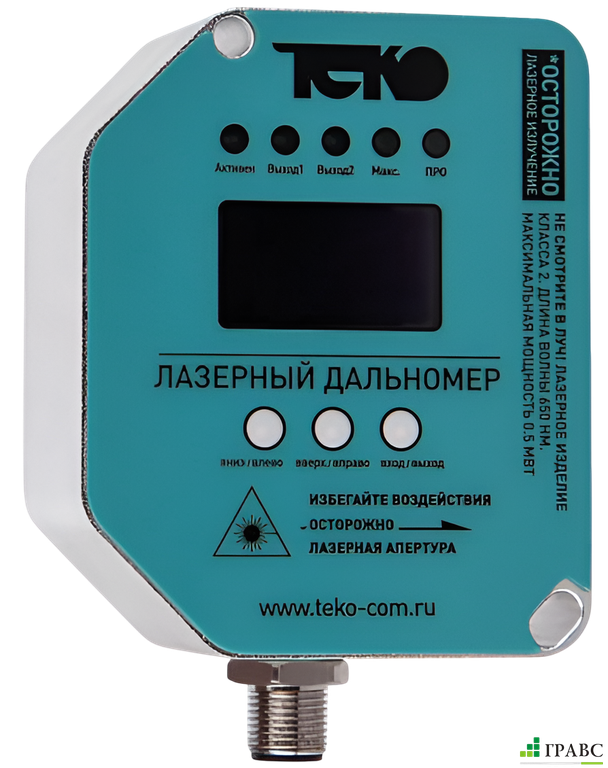

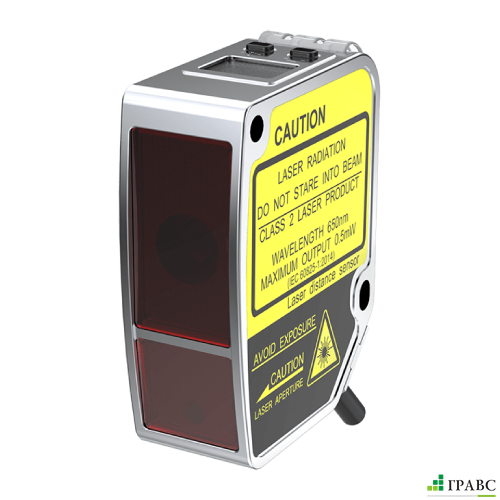

Высокоточные лазерные датчики расстояния серии KJT от научно-производственной компании ТЕКО
Лазерный дальномер серии KJT — это передовое устройство, обеспечивающее высокоточное и надежное измерение расстояния. Благодаря современным технологиям, прибор способен идентифицировать как вертикальные, так и наклонные цели на расстоянии до 200 метров, независимо от их цвета, материала или отражающих свойств.
Лазерные датчики KJT — инновационное решение для точного контроля и оптимизации производственных процессов.
- Прайс-лист датчиков и приборов автоматизации ТЕКО с наличием и остатками на складе
- Высокоточные лазерные датчики расстояния KJT
Компания ГРАВС - официальный дистрибьютор известных российских производителей приборов автоматизации в Санкт-Петербурге.
Дорогие друзья, поздравляем Вас с 80-летием Великой Победы!
9 мая — день, который объединяет нас всех в памяти о великом подвиге, мужестве и героизме.
В этот торжественный День Победы мы выражаем искреннюю благодарность ветеранам, павшим героям и всем, кто сражался за мирное небо над нашей головой.

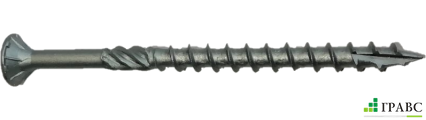

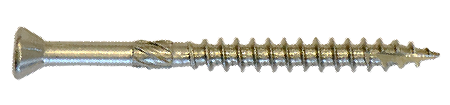

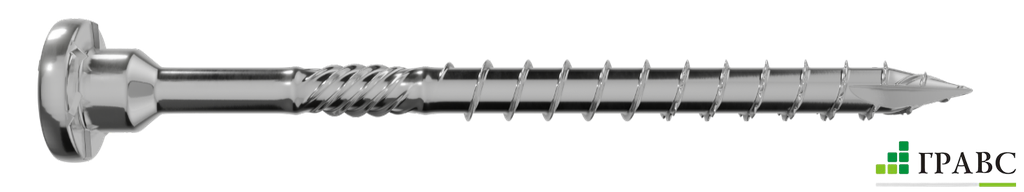

Профессиональные саморезы для деревянных конструкций Himtex fix: максимальная безопасность и надежность соединений
Саморезы HIMTEXfix для деревянных конструкций предлагаются с различными типами головок: потайной (FH), тарельчатой (WH) и шестигранной (HH).
В этой статье:
- Профессиональные саморезы для деревянных конструкций HIMTEXfix
- Двухрезьбовой конструкционный саморез HIMTEXfix
- Конструкционные саморезы HIMTEXfix с полной резьбой (FT)
- Конструкционные саморезы HIMTEXfix с покрытием RUSPERT
- Саморезы HIMTEXfix из нержавеющей стали (AS)
- Саморезы HIMTEXfix для террас из нержавеющей стали A2 (AST)
- Универсальные саморезы HIMTEXfix из нержавеющей стали A2 (ASU)
- Саморезы для перфорированного крепежа HIMTEXfix (BSC)
- Отделочные саморезы HIMTEXfix, тип HOBAU
- Отделочные саморезы HIMTEXfix, тип WOOD-PLATE
- Универсальные саморезы HIMTEXfix по дереву (UNIWOOD)
- Саморезы дерево-металл HIMTEXfix, тип "Flugel"
Саморезы HIMTEXfix обеспечивают высокую степень надежности и безопасности при монтаже деревянных конструкций, включая лестницы, стропила, фасадные панели и другие элементы. Саморезы HIMTEXfix широко используются для крепления ламинированных ДСП, пластиковых материалов и специализированных террасных досок. Соответствуют классам эксплуатации 1 и 2.
Саморезы HIMTEXfix для деревянных конструкций — это профессиональное решение для самых различных задач монтажа. Высокие стандарты качества, уникальная геометрия и защитные покрытия делают их идеальным выбором как для профессиональных строителей, так и для домашних мастеров.
Напоминаем, компания ГРАВС осуществляет поставки на территории Санкт-Петербурга, Ленинградской области и России.

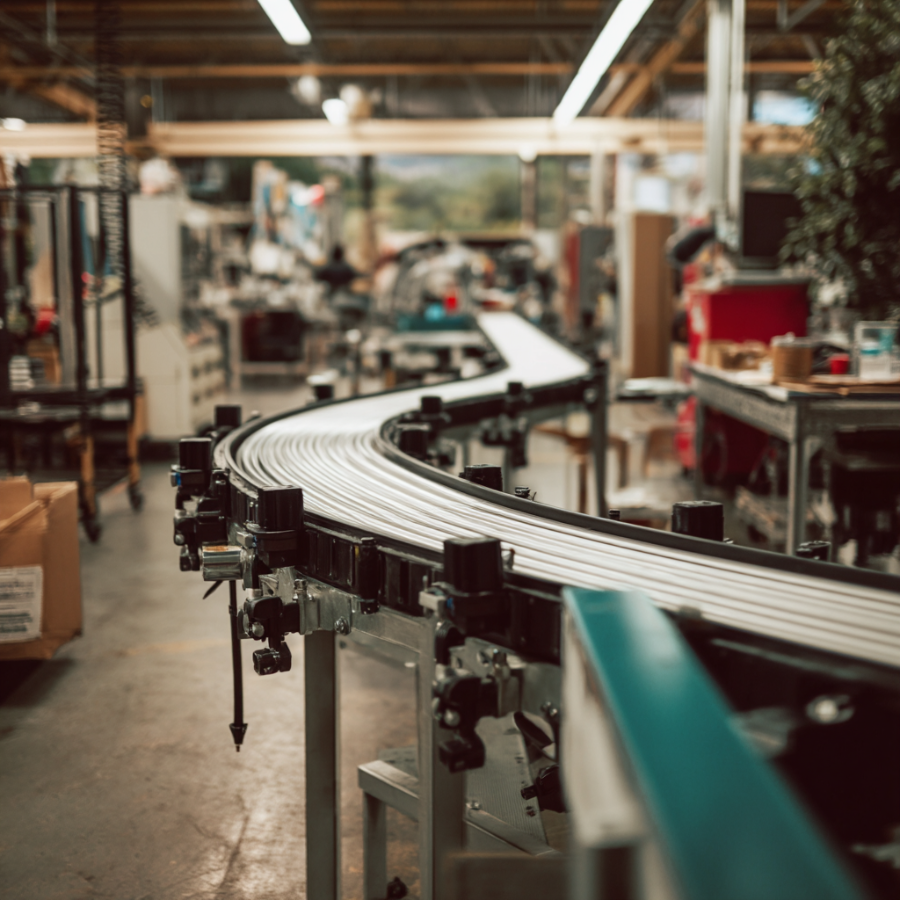

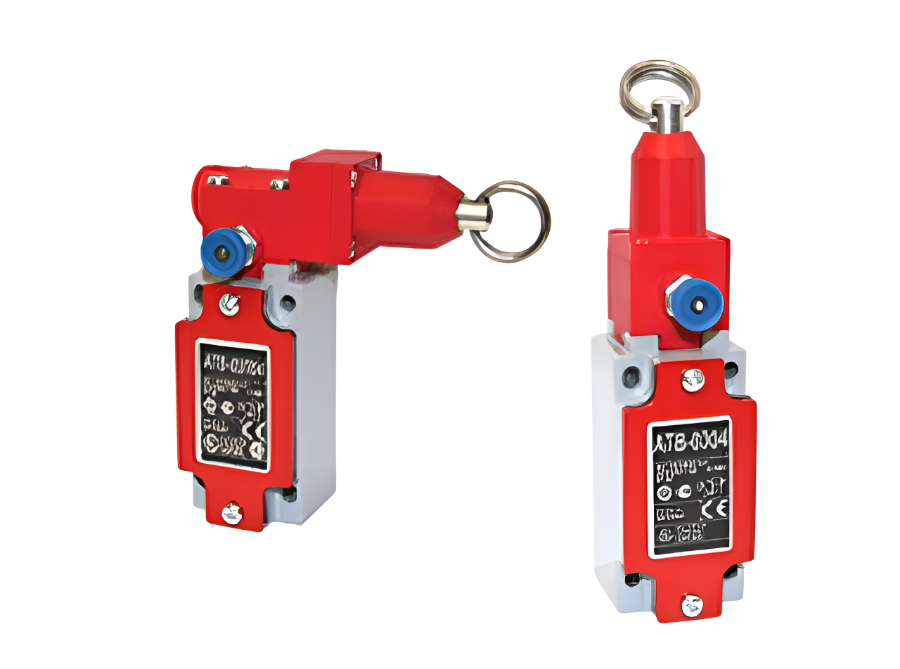

Инновационные решения для безопасности и управления: «Конвейерная автоматика» от НПК «ТЕКО»
Линейка продукции «Конвейерная автоматика» от НПК «ТЕКО» — это высокотехнологичные решения, созданные для управления и обеспечения безопасности конвейерных систем.
В этом материале:
- Преимущества и функциональные возможности конвейерной автоматики
- Области применения конвейерной автоматики ТЕКО
- Группы продуктов для автоматизации конывейера и их задачи
Серия устройств предназначена для контроля ключевых параметров работы конвейерного транспорта, обеспечивая его надежность, стабильность и защиту от аварийных ситуаций.
«Конвейерная автоматика» от ТЕКО - это устройства, обеспечивающие инновационный подход к безопасности и управлению, который помогает промышленным предприятиям поддерживать бесперебойную работу оборудования и предотвращать потенциальные угрозы на всех этапах транспортировки.
Компания ГРАВС - официальный дистрибьютор известных российских производителей приборов автоматизации в Санкт-Петербурге.
Забивная стеклянная капсула: химический анкер HIMTEX supercup HAMMER
Мощная стеклянная капсула с эффективным двухкомпонентным синтетическим составом на основе винилэстерной смолы.
Подходит для анкерного монтажа металлических крепежных элементов и шпилек в бетоне всех типов.
Уникальная конструкция — «капсула в капсуле»: внутренний слой содержит смолу, а внешний — отвердитель. Обладает высокой устойчивостью к агрессивным средам.
Простота установки: достаточно удара молотком, и через несколько минут конструкция готова к эксплуатации. Обеспечивает быструю фиксацию и долговечность.
Напоминаем, компания ГРАВС осуществляет поставки химических анкеров пр-ва Турция, Италия и Великобритания на территории Санкт-Петербурга, Ленинградской области и России.
Контактная информация
Рассылка
Мы в социальных сетях
Статьи

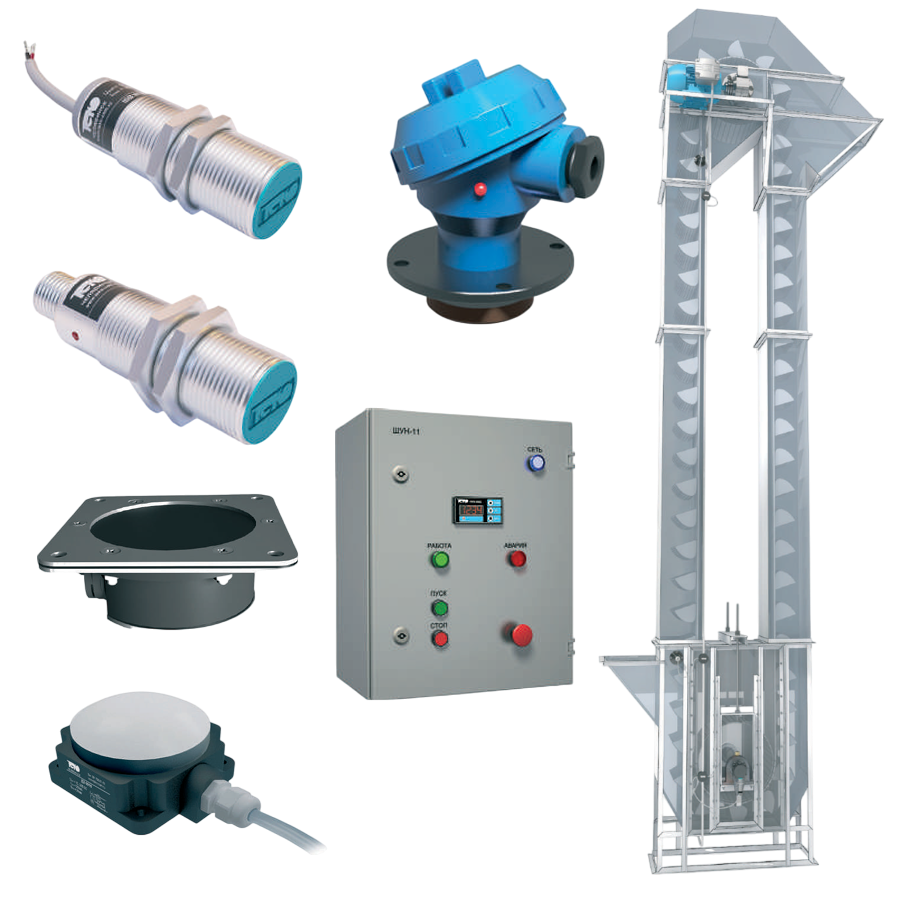

Обзор средств автоматизации контроля нории
Нория (ковшовый элеватор) — это устройство для вертикального подъема сыпучих материалов на высоту бункера или иного хранилища.
Как правило, с помощью нории засыпается зерно в находящиеся на большой высоте загрузочные отверстия бункеров, мельниц, силосов. Также эти устройства применяются для загрузки в очень высокие ёмкости муки, химикатов, цемента, угля и тому подобных рассыпных и кусковых материалов.
Нории являются удобным и простым в эксплуатации оборудованием, занимают небольшую площадь и востребованы на предприятиях сельского хозяйства по переработке зерна, на химических производствах, в строительной отрасли, а также а пищевой и мукомольной промышленности. Нории выпускаются ленточные и цепные, при этом наиболее распространены именно ленточные.
Для того, чтобы работа нории осуществлялась в плановом режиме, важно обеспечить систему контроля за состоянием узлов и компонентов этого оборудования.
Такая система позволит экономить время на диагностике проблемы, поиске причины поломки, и ремонтно-восстановительных работах. Потому что своевременно выявить проблему на начальном этапе и устранить её проще и дешевле, чем допустить, когда оборудование понесет серьезный ущерб.
Для обеспечения контроля нории отечественный производитель АО НПК ТЕКО предлагает широкий выбор средств: датчиков, выключателей и приборов.
Это оборудование помогает держать на контроле следующие задачи:
- контроль скорости движения ковшей нории;
- обнаружение смещения тяговой ленты;
- обнаружение завала башмака, подпора;
- сигнализация достижения определенного уровня перемещаемого материала;
- управление электрическим приводом.
Контроль скорости важен для быстрого отключения электропривода в случае ненормального снижения скорости (вращения натяжного барабана), которое может быть вызвано обрывом ленты или цепи, а также если чем-то заклинило движение механизмов.
Для контроля скорости предлагаются следующие средства автоматизации:
- индуктивные датчики приближения для контроля частоты;
- датчики контроля минимальной скорости.

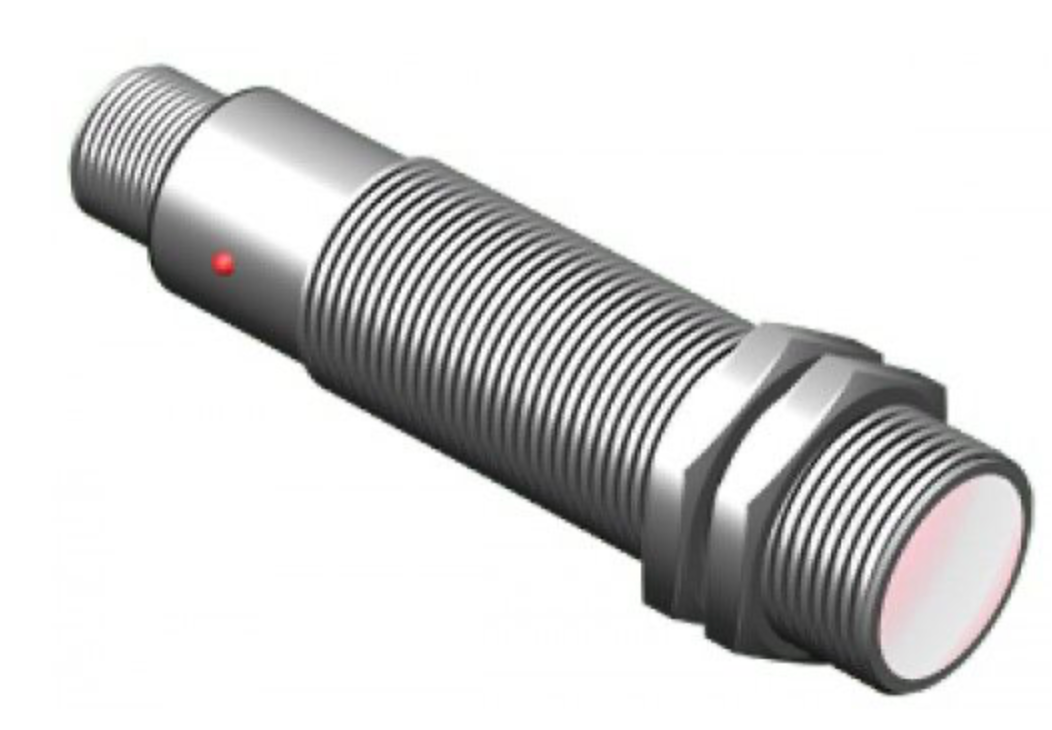

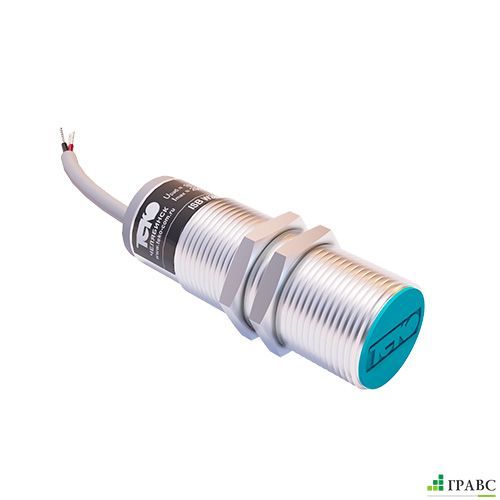

Индуктивные датчики приближения для контроля частоты:
принцип работы индуктивного датчика приближения заключается в обнаружении металлических объектов вблизи чувствительного элемента. К другим материалам он не чувствителен.
По изменению амплитуды сигнала можно судить о наличии металлического объекта, его приближении или удалении. В качестве такого объекта используются металлические метки, установленные на барабане, тяговой ленте или берется за основу частота прохождения мимо датчика металлического ковша нории.
Многие индуктивные бесконтактные датчики приближения прекрасно подходят для измерения частоты.
Например:
Датчики с номинальным расстоянием срабатывания Sном.=8мм.
ISB A4A-31P-8-LZ со встроенным кабелем
ISB AC4A-31P-8-LZS4 с разъёмом М12
ISB AT4A-31P-8-LZ с клеммной коробкой.
Датчики с номинальным расстоянием срабатывания Sном.=10мм.
ISB A8A-31P-10-LZ со встроенным кабелем
ISB AC81A-31P-10-LZS4 с разъёмом М12
ISB AT8A-31P-10-LZ с клеммной коробкой.
Датчики контроля минимальной скорости:
главная задача этих датчиков— отключение электропривода от сети в случае, если скорость вращения барабана внезапно снизилась вследствие обыва цепи или ленты, или же из-за заклинивания механизма.
ДКМС действует как реле скорости, из-за встроенной функции контроля частоты, при этом не требует подключения дополнительных приборов и представляют собой идеальное решение для простых систем управления, в которых выключатель (датчик)встраивается непосредственно в цепь управления контактором электропривода.
Датчики минимальной скорости с номинальным расстоянием срабатывания Sном.=10мм (контроль частоты в диапазоне 2...50Гц, коммутирование переменного тока, нормально-закрытый контакт и 2-х проводная схема подключения):
IV21B AF81A5-02G-10-L со встроенным кабелем
IV21B AT81A5-02G-10-L с клеммной коробкой.
А также датчики минимальной скорости с номинальным расстоянием срабатывания Sном.=10мм (контоль частоты в диапазоне 2...50Гц, коммутирование постоянного тока, переключающий контакт):
IV2B AC81A5-43P-10-LZS4 со встроенным кабелем
IV2B AT81A5-43P-10-LZ с клеммной коробкой.
Устройство контроля скорости УКС4К
Это устройство разработано специально для измерения и контроля частоты вращения вала оборудования в сложных условиях эксплуатации, благодаря удачному конструктивному решению, в котором бесконтактный датчик и импульсное колесо находятся на единой базе крепления. УКС4К устанавливается на вал посредством резьбового присоединения.
Устройство оснащено гибким резиновым контр-рычагом, который препятствует вращению системы, а также компенсирует вибрацию при работе нории.
Завал башмака нории — это ситуация, когда ковш элеватора не может пройти сквозь толщу сыпучего материала в нижней части нории (башмаке), возникает при сбое в нормальной работе нории и может привести к заклиниванию механизма, обрыву ленты или цепи, выходу из строя двигателя или редуктора.
Поэтому важно не довести ситуацию до аварии и остановить норию заранее. Несвоевременное выключение может привести к перегреву ленты и даже к её воспламенению.
Правильным решением является контроль уровня заполнения башмака, для чего нужны устройства, которые будут сигнализировать о заполнении до определенного уровня, и соответственно, давать возможность предотвратить завал башмака.
Для контроля завала башмака нории рекомендуем использовать:
Датчик заштыбовки емкостный ДЗ-3010(-Т) — это сигнализатор уровня со встроенным кабелем, также называется датчиком завала.
При контакте контролируемого материала с чувствительной поверхностью происходит изменение электрической емкости и датчик срабатывает.
Сферическая чувствительная поверхность препятствует налипанию частиц материала и скоплению их в зоне контроля датчика.
Датчик срабатывает в результате изменения электрической емкости при контакте контролируемого материала с чувствительной поверхностью.

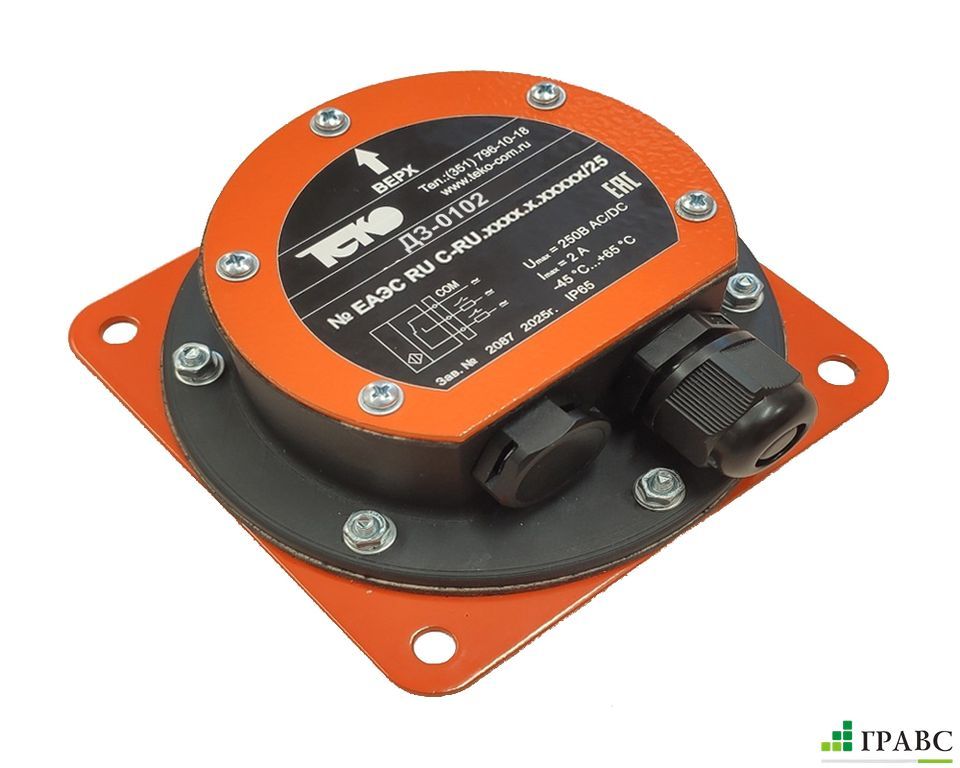

Датчик завала мембранного типа ДЗ-0102 — это сигнализатор уровня с клеммным подключением, также называется датчиком заштыбовки.
ДЗ-0102 устанавливается в стенку емкости. При появлении сыпучего материала или увеличении давления на мембрану вследствии повышения уровня материала в башмаке происходит переключение контакта, поступает сигнал об изменении уровня.
Смещение тяговой ленты, на которой установлены ковши нории может привести к заклиниванию, экстремальной нагрузке на двигатель и редуктор. Для предотвращения аварий и дорогостоящего ремонта необходимо устанавливить Датчики контроля схода ленты, которые могут подавать сигнал об аварии или даже самостоятельно останавливать норию.
Датчик контроля схода ленты ДКСЛ-8151 с клеммным подключением реагирует на повышение температуры рабочей поверхности, обусловленное трением края ленты при её смещении к стенке трубы нории.
Модификация Датчика контроля схода ленты ДКСЛ-8151.1 с клеммным подключением оборудована переключателем функции выходного сигнала — по вашему выбору может быть установлен НО или НЗ контакт. Также может быть выбран режим удержания аварийного сигнала, сброс которого может быть произведен посредством сброса питания.
Датчик контроля схода ленты ДКСЛ-8251.1 с клеммным подключением также позволяет выбрать НО или НЗ контакт и режим удержания аварийного сигнала.
Управление электроприводом нории может иметь в основе следующие устройства:
- блок контроля частоты;
- устройство контроля нории.
Устройство контроля нории УКН5.1-220Щ предназначено для блокировки привода (транспортера) или сигнализации при возникновении таких чрезвычайных ситуаций, как смещение ленты за установленные пределы или при ненормальном снижении скорости движения ленты при ее торможении (заклинивании).
Устройство контроля нории УКН5.1-220Щ блокирует электропривод в случае срабатывания любого из пяти сигнальных входов устройства, к которым подключены датчики, выключатели, контакты или иных приборов, используемых для быстрого выявления аварийных состояний элеватора таких, как: смещение ленты, завал башмака, критическое повышение температуры (подшипников и др.), обрыв или заклинивание ленты, заклинивание барабана.
УКН5.1-220Щ имеет входы для подключения следующих видов входных устройств:
- бесконтактные датчики, с транзисторными ключами PNP или NPN типов на выходе;
- элементы или устройства, оснащенные «сухим» контактом (кнопки, выключатели, герконы, контакты реле, у которых минимально допустимый коммутируемый ток не превышает 2мА, и с напряжением на разомкнутых контактах в пределах 10…30 В).

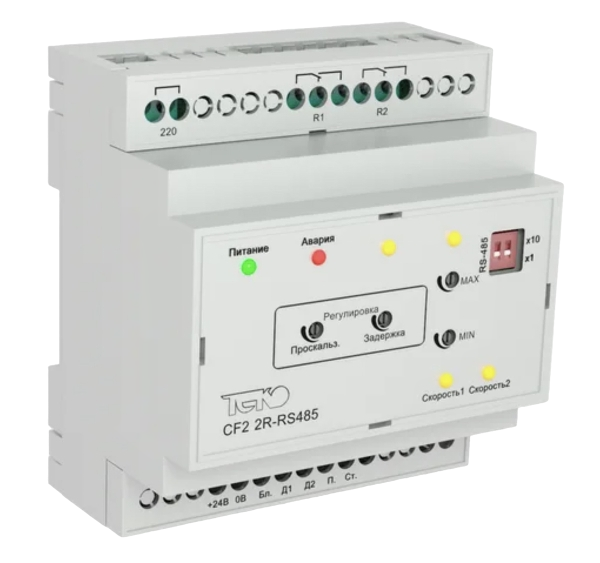

Блок контроля частоты двухканальный (БКЧ) CF2 2R-RS485 — это устройство на базе микропроцессоров для мониторинга частот по двум входным каналам и выключения привода в случае наступления любой из следующих ситуаций:
• снижение частоты меньше минимально допустимой;
• превышение частоты больше максимально допустимой;
• превышение допустимого проскальзывания между сигналами Д1 и Д2;
• разрыв цепи блокировки.
Таким образом, комплекс устройств, датчиков и блоков контроля частоты позволит вам обеспечить предупреждение о риске появления аварийных ситуаций при работе нории, а значит, заблаговременно принять меры и не допустить повреждения оборудования, требующее дорогостоящего и затяжного по времени ремонта. Это тот случай, когда контроль работает на предупреждение, обеспечивая бесперебойную и эффективную работу норий.
Контроль Нории — это линейка выключателей, датчиков и приборов от российского производителя АО НПК ТЕКО. Работа этих устройств обеспечивает управление и безопасную эксплуатацию ковшовых элеваторов, конвейеров, транспортеров и подобного оборудования.
Какие типы химических анкеров востребованы в весенне-летний период
Весна и лето — это время наиболее активных строительных и ремонтных работ, а также сезон проведения различных монтажных и укрепительных мероприятий на открытом воздухе.
Водоемы освобождаются ото льда, что позволяет вести работы в прибрежных участках, в том числе и покрытых водой. Возрастают температуры воздуха — иногда на месте проведения работ бывает жара выше 30 градусов, поэтому если говорить о выборе химических анкеров для монтажных работ в весенне-летний период, лучше применять те виды, которые рассчитаны специально на теплое время года.
Правильно подобранный химический анкер — половина успеха в эффективном и качественном монтаже.
Как правило, для теплого сезона применимы все те виды химических анкеров, где нет пометки "зимний".
Для монтажных работ, где в дальнейшем предполагается приложение высоких нагрузок, например, крепление многотонных конструкций, либо постоянной ветровой и динамической нагрузки, например установки шумозащитных экранов на мостах с активным движением транспорта, следует выбрать химические анкеры на основе эпоксидной смолы. Такой состав обеспечивает крепление высочайшей надежности, в том числе при установке крепежа из арматуры больших диаметров (24 мм и выше), а также закладных деталей с увеличенными кольцевыми зазорами.
Рекомендованы для крепления металличекого крепежа во всех разновидностях бетона и камня
- Такие химические анкеры рекомендованы как для статических, так и для динамических нагрузок,
- Могут использоваться для отверстий, выполненных с примененем алмазной техники бурения, с зеркальными краями.
Важное качество химических анкеров на основе эпоксидной смолы — это отсутствие усадочных деформаций, то есть химсостав не сожмется через какое-то время, не уменьшится в объеме, а значит, крепление останется герметичным, водонепроницаемым. Поэтому данный тип химических анкеров можно применять в водонасыщенном бетоне и даже при работах под водой.
Однако следует помнить, что если отверстия не сухие, то время на схватывание и полное отверждение увеличивается вдвое, обязательно учитывайте это!!!
Рекомендуется давать полную нагрузку на крепления через 24 часа после полного отверждения!
ТАБЛИЦА ВРЕМЕНИ СХВАТЫВАНИЯ И ПОЛНОГО ОТВЕРЖДЕНИЯ HIMTEX PURE EPOXY PE-500
Температура |
Время |
Время полного отверждения |
5 |
70 минут |
40 часов |
15 |
28 минут |
24 часов |
25 |
22 минут |
11 часов |
35 |
20 минут |
9 часов |
40 |
18 минут |
8 часов |
Рекомендуем использовать химические анкеры на основе эпоксидной смолы от проверенных европейских марок, которые в настоящее время доступны на российском рынке:

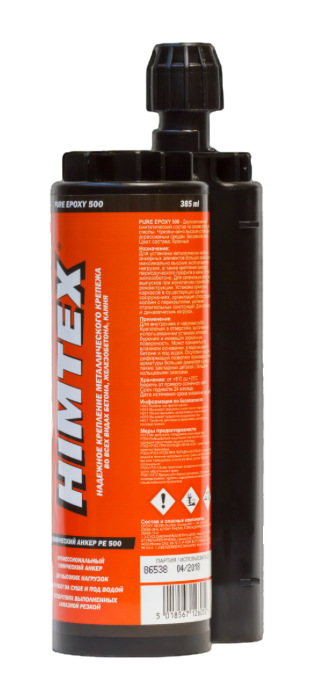

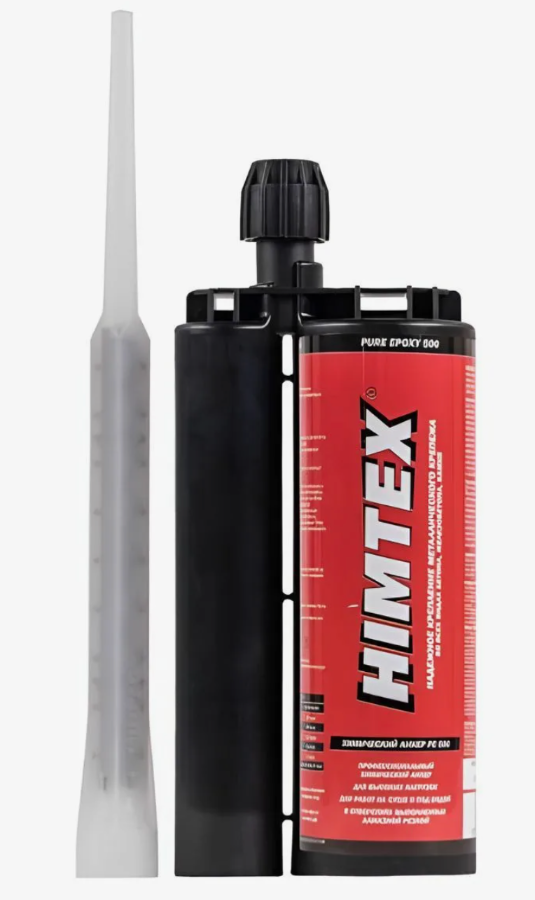

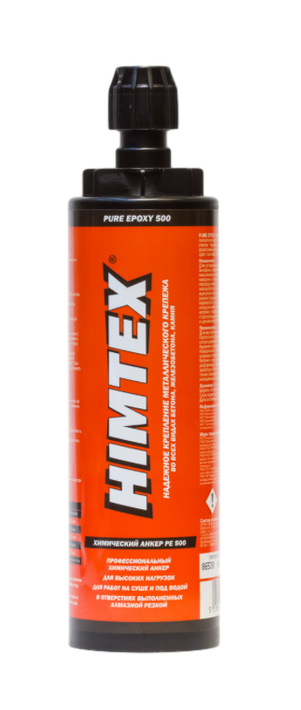

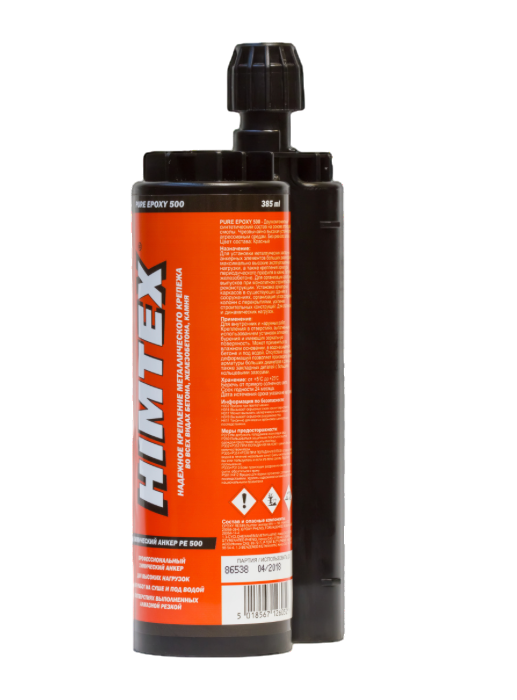

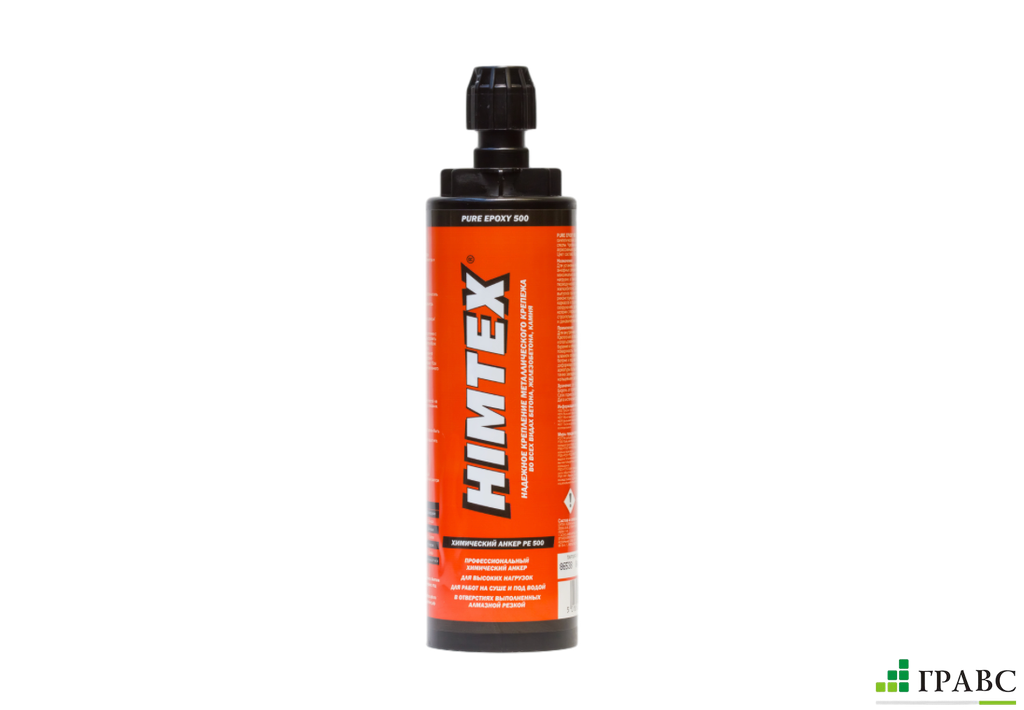

- Профессиональный химический анкер HIMTEX PURE EPOXY PE-500 (для экстремально высоких нагрузок)
- Химический анкер BIT-500 (сертифицирован для применения в зонах высокой сейсмической активности (С1 и С2)
- Химический анкер BIT-EX (стойкость к воздействию высоких температур (до 80С)

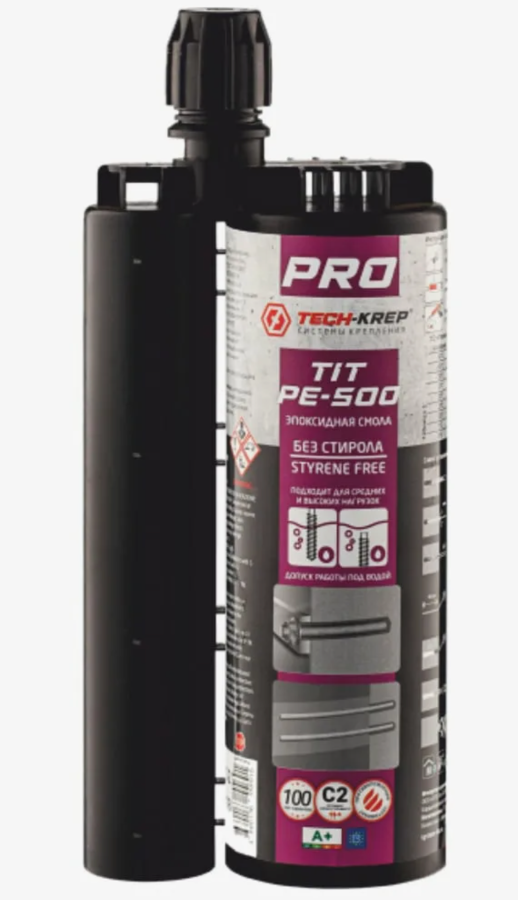

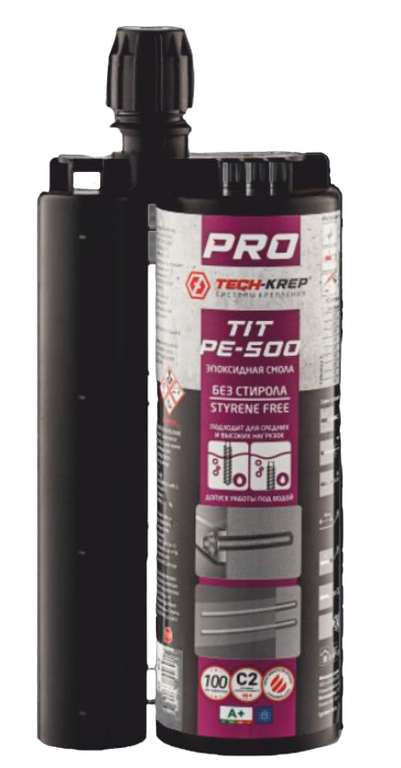

- Химический анкер TIT PE-500 (пониженная вязкость создает наилучшую адгезию с материалом основания).
Также для высоких нагрузок рекомендованы химические анкеры с винилэстерной смолой в основе, они рекомендованы к применению во всех разновидностях минеральных оснований:
- Химический анкер BIT-VESF (имеет технический допуск высшей категории для применения в растянутой зоне бетона)
- Химический анкер HIMTEX VESF PROFI-200 (имеет малое время набора прочности, может использоваться в местах контакта с питьевой водой согласно WRAS (европейский допуск)
- Химический анкер TIT VE-200 PRO (имеет вязкую консистенцию, поэтому может применяться в пустотелых материалах установкой сетчатой гильзы).
Следует отметить, что по сравнению с химическими анкерами на основе эпоксидной смолы, химсостав на основе винилэстерной смолы предполагает меньшее время на схватывание и полное отверждение, что может быть удобно, если нет времени долго ждать.
Тем не менее, области применения у этих видов химических анкеров одинаковы, винилэстеровые химанкеры также подходят для статических и динамических нагрузок.
Химсостав не дает усадку с течение времени, может использоваться для отверстий алмазного бурения, с очень гладкими краями. Рекомендован для работ в прибрежных участках, в том числе и покрытых водой. Обеспечивает надежные монтажные крепления арматуры большой длины и диаметра больше 24 мм, закладных с большими кольцевыми зазорами.
Также в весенне-летний период рекомендованы к применению для высоких нагрузок химические анкеры на основе эпокси-акрилатной смолы:

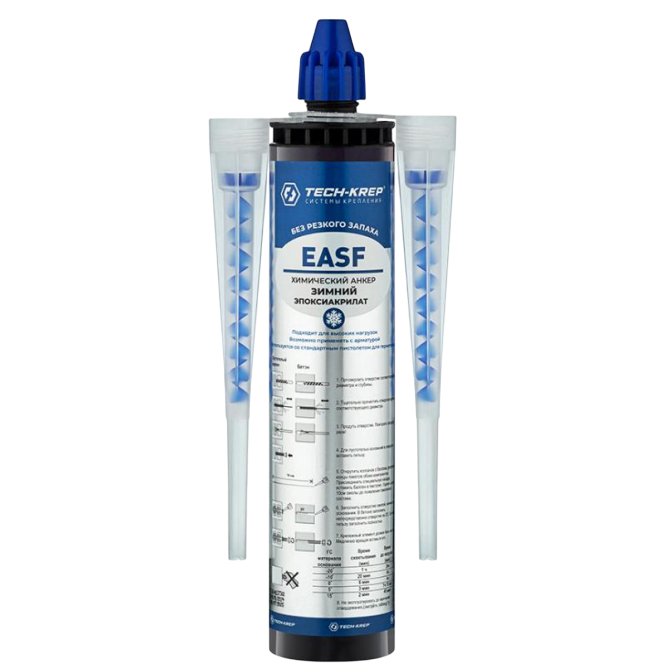

- Химический анкер HIMTEX EASF-150 (может использоваться в местах контакта с питьевой водой согласно WRAS)
- Химический анкер TECH-KREP EASF EPOXY (обладает пониженной вязкостью, также не содержит стирола)
- Химический анкер BIT-EA (может применяться во влажных отверстиях)
- Химический анкер BIT-EASF (рекомендуется для внутренних работ и работ в закрытых помещениях, поскольку не содержит стирола и не имеет резкого запаха).
Состав на основе эпокси-акрилатной смолы разработан для монтажа металлических шпилек и т.п. крепежа диаметром не выше 24 мм в кирпиче, а также тяжелом или легком бетоне, газобетоне и пенобетоне. Имеет высокую стойкость к агрессивным средам.
Может применяться со стандартным пистолетом для герметиков, однако если нужно делать много креплений, всё же рекомендуем использовать специальные пистолеты от производителя, они обладают повышенной прочностью и обеспечивают надежную работу даже при задачах больших объемов.
Если предполагаются средние и низкие нагрузки на монтажные крепления, в весенне-летний период можно использовать химические анкеры на основе полиэстерной смолы:
- Химический анкер HIMTEX PESF-100 (в бетоне рекомендован для средних нагрузок)

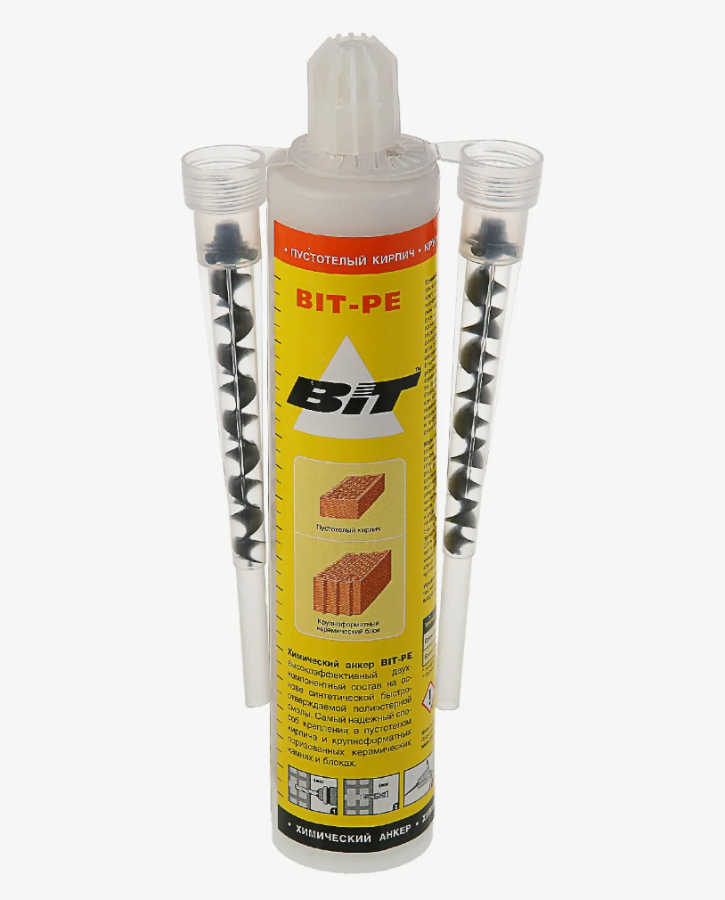

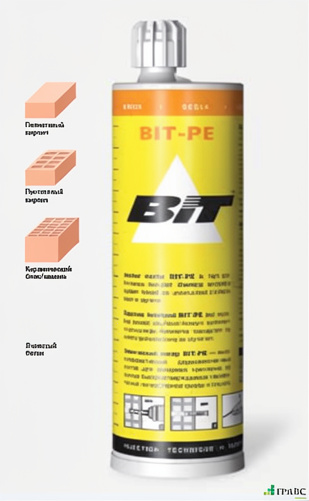

- Химический анкер BIT-PE (имеет консистенцию повышенной вязкости, поэтому может применяться в пустотелых материалах с сетчатыми гильзами)

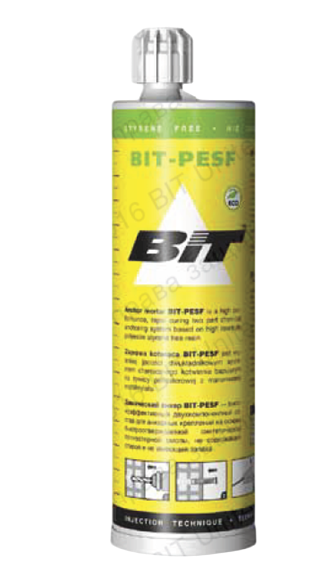

- Химический анкер BIT-PESF (рекомендуется для внутренних работ и работ в закрытых помещениях, не содержит стирола)
- Химический анкер TECH-KREP PE
- Химический анкер TECH-KREP PESF (рекомендуется для внутренних работ и работ в закрытых помещениях, поскольку не имеет резкого запаха и не содержит стирола).
Химсостав на основе полиэстерной смолы идеально подходит для пустотелых и полнотелых оснований, таких, как бетон, кирпич, пористые и ячеистые материалы. Обеспечивает быстрый и простой монтаж.
Весна и лето — это период, когда особенно востребованы химические анкеры благодаря своим высоким характеристикам прочности и надежности.
Наиболее популярными для этого сезона являются эпоксидные, винилэстеровые и полиэстеровые анкеры, которые отлично справляются с задачами установки металлического крепежа в условиях повышенной влажности и температуры.
Лазерные датчики расстояния: особенности и применение
Лазерные датчики расстояния, которые иначе называются лазерные дальномеры, являются оптическими устройствами для высокоточного измерения расстояния.
Датчики этого типа измеряют расстояние до заданного объекта с помощью лазерного луча. Также могут применяться как датчики приближения, обнаруживая объекты в подконтрольном диапазоне. Однако собственно датчики приближения не способны напрямую высчитать расстояние до объекта.
Датчики приближения активируются, если они обнаруживают появление/наличие объекта в границах диапазона их действия. Эти свойства также можно использовать для определения и измерения предельного расстояния до объекта, но оно не будет точным.
В основе расчета фактического расстояния до поверхности объекта, которые применяются в лазерных дальномерах, существуют различные принципы, такие, как время полета и триангуляция. Это позволяет датчикам расстояния работать как датчики приближения, но никак не наоборот.
Датчики расстояния также имеют гораздо больший радиус действия (от нескольких сантиметров до нескольких сотен метров), чем датчики приближения.
Существуют следующие принципы измерения расстояния лазерными датчиками:
- принцип триангуляции и аналогичные ей способы;
- принцип TOF (time of flight), что переводится как "время полета".
Принцип триангуляции основан на изменении угла отраженного луча для определения расстояния до объекта, в датчиках на этом принципе действия используются не импульсы, а непрерывный луч. Угол отраженного луча меняется пропорционально расстоянию до объекта, светопринимающий элемент состоит из нескольких световых датчиков, которые определяют положение принятого лазерного луча.
Наиболее распространенным для использования в лазерных датчиках расстояния является принцип "время полета". Это метод, основанный на измерении расстояния путем расчета времени, необходимого свету для прохождения определенного расстояния в контролируемой среде.
Лазерные датчики расстояния могут использоваться для решения следующих задач:
- контроль позиционирования. Лазерные датчики расстояния обеспечивают позиционирование объектов с высокой точностью и максимальной повторяемостью.
- защита от столкновений промышленных кранов. Для безопасной и эффективной работы двух или более промышленных кранов на мосту производственных площадок важен точный контроль расстояния до объектов, поскольку высок риск столкновения. Лазерный дальномер точно измеряет расстояние и передает данные на контроллер. При опасном приближении кран останавливается и столкновение предотвращается.
- контроль наличия. Лазерные дальномеры определяют наличие/отсутствие объектов в автоматизированных производственных процессах. Они точно идентифицируют детали, при корректном обнаружении запускают последовательность следующего этапа производства. Это позволяет безопасно перейти к следующим этапам процесса, обеспечивая надежный контроль и скоординированность действий в автоматических производственных системах.
- контроль загруженности конвейерной ленты. Лазерные дальномеры точно определяют уровень загруженности конвейера в реальном времени, предотвращают столкновение объектов на конвейере, обеспечивая безопасную работу и эффективное течение производственных поцессов без простоев и аварий. Благодаря высокой точности и быстрому отклику, датчики оперативно корректируют работу конвейера, оптимизируя распределение нагрузки на производственную линию.
- контроль уровня. Лазерные датчики могут служить для контроля уровня заполнения бункеров. Датчик измеряет расстояние до поверхности содержимого бункера и передает полученные данные посредством аналогового выхода на контроллер. Затем эти данные преобразуются в информацию об уровне заполнения бункера. Лазерный датчик надежно обнаруживает уровень материала даже неоднородного свойства (частиц разной длины, размера) обеспечивая точные измерения заполненности независимо от формы и размера материала в бункере. Когда уровень достигает заданного порога, система дает сигнал о необходимости удаления материала из бункера, предотвращая переполнение и сводя простои к нулю.
- измерение длины заготовок и деталей на конвейере. Датчик определяет наличие заготовку и измеряет ее длину. Полученные сведения передаются системе управления, на их основе корректируются скорость конвейера и своевременность подач заготовки. Это обеспечивает правильное позиционирование для последующего этапа производственного процесса, поддерживая высокое стабильное качество производства.
- контроль диаметра бухт смотанного материала. Датчик определяет диаметр наматываемой бухты и передает данные системе управления.
Когда смотка достигает максимального заданного диаметра, система сигнализирует, что пора заменить заполненную бобину на следующую, пустую, что обеспечивает непрерывность производственного процесса и уменьшает время на обработку каждой смотанной бухты.
- контроль провисания рулонов при размотке. Лазерные датчики определяют отклонения провисания от нормы о время размотки рулонного материала для поддержания постоянного натяжения. Если провисание увеличилось, система замедляет размотку. Если провисание уменьшилось, система увеличивает скорость размотки. Датчики позволяют обесечить быструю корректировку размотки, что позволяет поддерживать стабильное натяжение при движении рулонного материала и обеспечивать стабильное качество продукции из материала, поставляемого в рулонах.
На российском рынке представлены лазерные датчики расстояния различных производителей, среди них выделяются оптические решения производства АО НПК ТЕКО - надежные, высокоточные дальномеры серии KJT.
Эти устройства способны обнаруживать как вертикальные, так и наклонные объекты на расстоянии до 200 метров, вне зависимости от их цвета, материала, матовой или блестящей поверхности.
Лазерные датчики расстояния серии KJT разработаны как идеальное решение для огромного спектра инженерных и промышленных и задач, где необходимо точное и надежное измерение расстояния.
При обнаружении и измерении расстояния до некоторых объектов могут возникнуть сложности из-за их цвета, глянцевой бликующей поверхности или из-за сильного наклона. Однако лазерные датчики KJT стабильно надежны в таких ситуациях, так как они способны точно обнаруживать и измерять даже черные, бликующие глянцевые и поверхности, расположенные под сильным наклоном.
Время отклика в дальномерах KJT можно настроить, благодаря этому лазерные датчики этой серии эффективно работают в разнообразных производственных процессах, гарантируя полный контроль работы оборудования.
Их важные преимущества — гибкая настройка параметров и адаптация к различным условиям эксплуатации на конкретном производстве.
Лазерные датчики расстояния серии KJT обеспечивают точные измерения по всему цветовому спектру, включая сложный для определения черный цвет и его оттенки.
Для оптимального выбора дальномера для вашего производства предлагаем рассмотреть следующие лазерные датчики расстояния серии KJT:
KJT-TLSD-30CP420A485A-LY
Диапазон: 30 м
Выходы: 1 PNP, 1 аналоговый (4-20 мА), 1 RS485
(Modbus RTU)
KJT-TLSD-10C2P420AA-LY
Диапазон: 10 м
Выходы: 2 PNP, 1 аналоговый (4-20 мА)
KJT-TLSD-30C2P420AA-LY
Диапазон: 30 м
Выходы: 2 PNP, 1 аналоговый (4-20 мА)
KJT-TLSD-10CP420A485A-LY
Диапазон: 10 м
Выходы: 1 PNP, 1 аналоговый (4-20 мА), 1 RS485
(Modbus RTU)
В каких сферах применяются ремонтные составы для бетона: на примере хим анкеров Химтекс Рефайн
Бетон – один из самых популярных и прочных строительных материалов, однако даже он подвержен разрушению под воздействием внешних факторов: перепадов температур, попаданию влаги, химических веществ, механических нагрузок и времени.

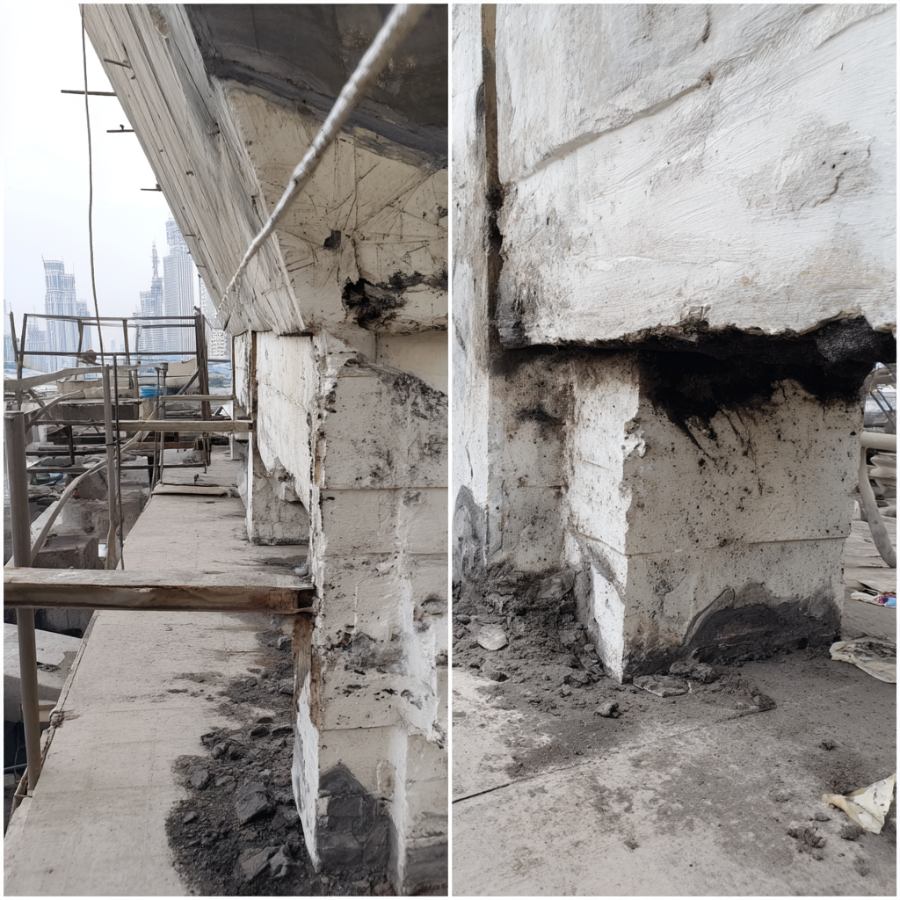

Образование трещин, сколов, выбоин и других дефектов может привести к ухудшению несущей способности конструкции, проникновению влаги, и коррозии металлической арматуры.
Если с трещины и другими повреждениями не бороться, влага от дождя, снега или других стоков вызовет еще большее разрушение бетонного полотна. В таких случаях на помощь приходят ремонтные составы для бетона.
Ремонтные составы для бетона – это специально разработанные смеси для восстановления поверхности и защиты от повреждений в бетонных конструкциях.
Такие составы обладают улучшенными характеристиками по сравнению с обычным бетоном, такими как:
- высокая адгезия к старому бетону: формула ремонтного состава обеспечивает прочное сцепление с материалом основания и предотвращает дальнейшее отслаивание
- повышенная прочность: применение ремонтного состава гарантирует долговечность отремонтированного участка бетонной контрукции
- морозостойкость и водонепроницаемость: ремсоставы защищают бетон от дальнейшего разрушительного воздействия влаги и низких температур
- устойчивость к химическим воздействиям: обработанная поверхность предотвращает разрушение бетона под воздействием агрессивных веществ
- отсутствие усадочных деформаций при затвердении ремсостава предотвращает образование трещин
- быстрое отверждение: сокращает время выполнения ремонтных работ.
Ремонтные составы применяются для решения широкого спектра задач, связанных с восстановлением и защитой бетонных конструкций:
- заделка трещин и сколов: устранение мелких дефектов, чтобы предотвратить дальнейшее разрушение
- восстановление разрушенных участков: ремонт выбоин, сколов, углов и других повреждений
- выравнивание поверхностей: подготовка поверхности перед нанесением финишных покрытий
- защита от коррозии арматуры: создание защитного барьера, предотвращающего проникновение влаги и доступа кислорода к арматуре, находящейся в бетонной контрукции
- усиление конструкций: увеличение несущей способности бетонных элементов
- гидроизоляция: защита от проникновения влаги в подвальные помещения, резервуары и другие конструкции.
Классификация ремонтных составов:
Существует несколько типов ремонтных составов, различающихся по составу, сфере назначения и способу применения.
Основные типы имеющихся на рынке:
- сухие смеси: требуют добавления воды перед использованием. Подходят для универсального спектра задач
- готовые к применению составы: не требуют предварительной подготовки, что делает процесс ремонта простым и быстрым
- инъекционные составы: используются для заполнения трещин и полостей под давлением
- тиксотропные составы: обладают высокой вязкостью и не стекают с вертикальных поверхностей
- быстротвердеющие составы: отверждаются в течение нескольких часов, что позволяет быстро возобновить использование бетонной конструкции.
Марка HIMTEX предлагает для ремонта бетона готовые высоконадежные составы HIMTEX РЕФАЙН ЭКСТРИМ и HIMTEX РЕФАЙН PROFESSIONAL производства Великобритании.
HIMTEX РЕФАЙН PROFESSIONAL - это готовая к применению двухкомпонентная смола для ремонта бетона, специально разаботанная для заделки трещин и других повреждений, а также для герметизации швов в цементных и бетонных конструкциях.
Эта формула универсальна, предназначена как для наружного применения, так и для ремонта бетона в помещениях.
Основные преимущества и области применения:
- легко смешивается, быстро и просто наносится
- не содержит стирола, а следовательно не имееет резкого запаха, допускается для использования как внутри помещений, так и на улице
- превосходные прочностные характеристики
- ремсостав прочнее отвержденного бетона
- высокая стойкость защищенной ремонтным составом поверхности к истиранию
- застывает при температуре до -10°C
- катридж с ремсоставом может быть использован несколько раз, просто закрутите крышечку
- предназначен для заделывания больших и малых трещин в бетоне, на цементных
поверхностях
- пригоден для реставрация каменной кладки, соединения и герметизации швов
- обработанную ремонтным составом поверхность можно красить, покрывать лаком и шлифовать.
HIMTEX РЕФАЙН PROFESSIONAL выпускается в картиджах по 300 мл, которые можно использовать с обычным пистолетом для герметиков, а лучше со специальным усиленным пистолетом MET 300 от производителя HIMTEX.
Применение:
- по возможности полностью удалите пыль с помощью компрессионного насоса,
- тщательно вычистите мусор и осушите влагу из зоны ремонта.
- Открутите крышечку с картриджа.
Присоедините специальную насадку-носик, вставьте картридж в пистолет.
Обязательно сделайте технологический сброс первых 10см смолы до появления серого полностью однородного вещества. - Поместите насадку непосредственно в зону ремонта, нанесите состав в трещины и пустоты.
- При необходимости разровняйте поверхность шпателем.

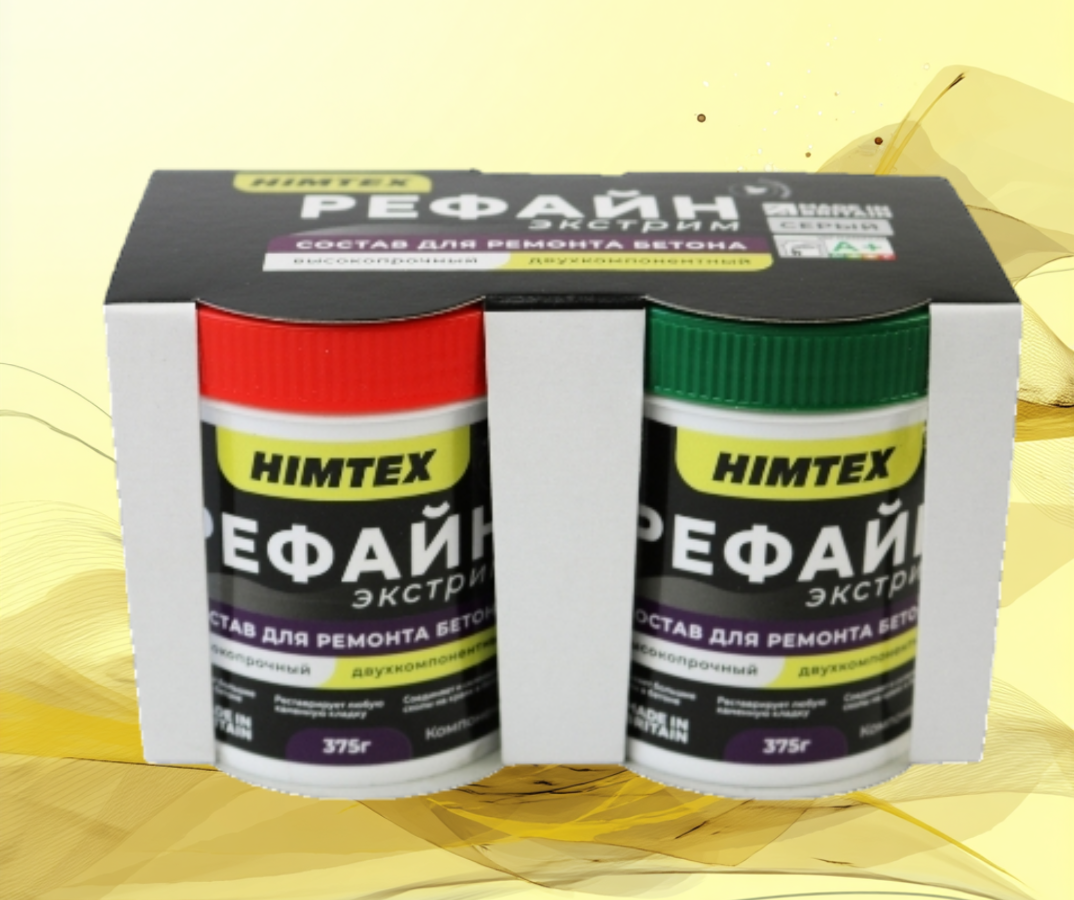

HIMTEX РЕФАЙН ЭКСТРИМ - это двухкомпонентный ремонтный состав для бетона на основе высокомодульной эпоксидной смолы с влагоотталкивающими свойствами. Эпоксидная двухкомпонентная смола эффективно заполняет трещины, сколы, пустоты, восстанавливая монолитность бетонных конструкций, а также защищает их от дальнейшего разрушения под воздействием дождя, снега, перепадов температур и прочих внешних факторов.
HIMTEX РЕФАЙН ЭКСТРИМ можно наносить на слегка влажные поверхности без каких-либо подготовительных работ.
Используется для наружных и внутренних работ, обеспечивает безупречный результат ремонта.
Основные преимущества и области применения:
- может использоваться на слегка влажном бетоне
- обладает высокой адгезией к материалу основания
- не отвисает, даже при использовании на потолке
- высокая структурная прочность отремонтированного места
- отстуствие усадки после полного отверждения
- формула без стирола и растворителей
- легко смешивается в соотношении 1: 1
- прочнее, чем просто отверждённый бетон.
Способ смешивания:
Снимите крышку, как следует перемешайте оба компонента в равных пропорциях до получения полностью однородного состава.
Если необходимо, ремсостав можно перемешать с помощью механического миксера на низкой скорости.
Способ применения:
Перед нанесением убедитесь, что обрабатываемая поверхность прочная, вся крошка и обломки с нее удалены, чистая и предпочтительно сухая, без остатков масла, смазки и ржавчины или воды. Температура воздуха, поверхности и бетонного основания должны быть в пределах 5°C/30°C.
Гладкие поверхности предварительно необходимо зашлифовать.
Убедитесь, что бетонное основание изготовлено не менее 28 дней назад, если меньше, то такое основание ещё не набрало прочность и подвержено дальнейшему растрескиванию.
Шпателем или скребком нанесите ремонтный состав слоем толщиной не менее 1 мм, заполнив все неровности, трещины и прочие дефекты, быстро разровняйте, при необходимости удалите излишки ремсостава.
Следите за тем, чтобы состав не пересыхал, оставался подвижным и липким.
Если ремонтные работы по восстановлению бетона ведутся внутри помещения, рекомендуется проветривание.
Важные рекомендации:
- при выборе ремонтного состава учитывайте тип повреждения, условия эксплуатации и требования к прочности
- внимательно читайте инструкцию производителя и строго следуйте ее указаниям
- используйте средства индивидуальной защиты (перчатки, очки, респиратор) при работе с ремонтными составами
- оберегайте глаза и кожу от попадания ремонтного состава
- как следует перемешивайте смесь, чтобы разошлись комки, это обеспечит равномерность и однородность ремсостава
- наносите ремонтный состав на чистую и подготовленную поверхность
- обеспечьте правильный уход за отремонтированным участком, чтобы обеспечить его долговечность.
Ремонтные составы для бетона – это эффективное решение для восстановления и защиты конструкций из бетона.
Правильный выбор и правильное применение ремонтного состава позволит увеличить срок службы бетонных элементов, улучшить их эксплуатационные характеристики и уберечь от дальнейшего разрушения. Не пренебрегайте своевременным ремонтом бетонных конструкций, чтобы избежать более серьезных проблем в будущем.
Ультразвуковые датчики для обнаружения прозрачных материалов в условиях пыли, грязи и дыма
Для обнаружения и измерения расстояния до различных объектов и сред применяются несколько видов датчиков: индуктивные, емкостные, оптические и ультразвуковые.
Каждый вид имеет свои возможности и ограничения, как правило, наиболее широкий круг задач может быть охвачен оптическими датчиками.
Однако есть ряд задач, с которыми оптические датчики не справляются, это:
- обнаружение объектов из прозрачных материалов,
- обнаружение особо мелких предметов,
- обнаружение двойных листов,
- обнаружение объектов в условиях присутствия в воздухе пыли, которая оседает на оборудование и на объекты обнаружения, а также грязи и задымленности.
Ультразвуковые датчики служат в качестве датчиков приближения для обнаружения в зоне контроля различных объектов и сред, в том числе жидких и сыпучих, а также для точного измерения расстояния до предметов и поверхностей.
В отличии от оптического, индуктивного или емкостного способов обнаружения, благодаря ультразвуку возможно измерить расстояние и осуществить обнаружение объекта любого размера и цвета, в том числе сделанного из прозрачного или бликующего материала.
На точность показаний ультразвуковых датчиков не влияют наличие тумана, грязи, пыли, яркого освещения/бликов. Этот тип датчиков также обнаруживает яркие и прозрачные объекты.
Волны ультразвука «пронизывают» пространство, и, встречаясь с объектами плотнее воздуха, отражаются от них и попадают в приемное устройство датчика, который преобразует отраженное эхо в выходной сигнал: аналоговый, пропорциональный измеряемому расстоянию до поверхности предмета или жидкой/сыпучей среды, или же дискретный, оповещающий об обнаружении любого объекта как внутри, так и снаружи заданного участка.
Бесконтактный способ измерения позволяет работать в том числе с вязкими и агрессивными средами, такими, как нефтепродукты, кислотные и щелочные растворы.
Высокие температуры могут влиять на дальность обнаружения уровня, это происходит из-за того, что чем выше температура окружающей среды, тем быстрее затухает УЗ-излучение датчика.
Поэтому у надежных производителей в конструкции датчиков обязательно предусмотрена температурная компенсация, с помощью запрограммированного микропроцессора датчик самостоятельно делает корректировку результатов измерения в зависимости от изменения температуры в месте измерений.
Отечественный производитель АО НПК ТЕКО предлагает различные ультразвуковые датчики, среди них особенно выделяются датчики новой серии USS EC813B с дистанцией обнаружения до 6000 мм.
Особенности датчиков этой серии:
- корпус с резьбой М30;
- увеличенный диапазон обнаружения/измерения (до 6000 мм);
- расстояние обнаружения настраивается с помощью обучающей линии;
- температурная компенсация.
Это надежные и высокоточные микропроцессорные устройства, которые помогут вам решить самые сложные задачи.

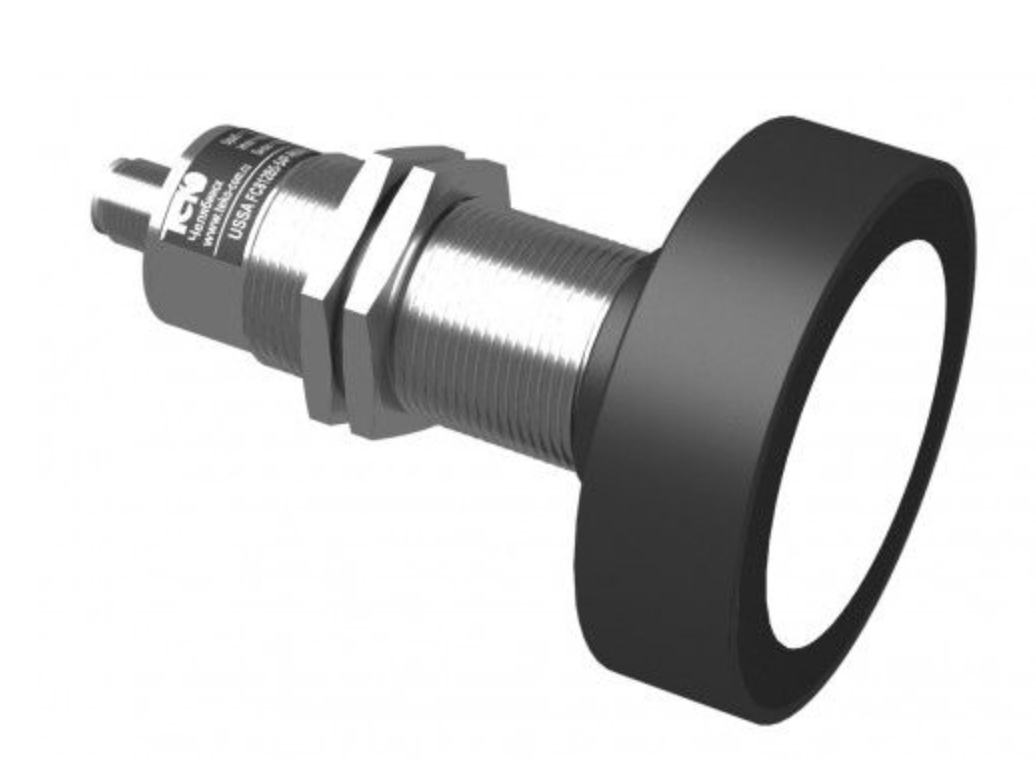

Датчик ультразвуковой USSA EC813B5-54-R6000-LZS5
Датчик ультразвуковой USS EC813B5-57-R6000-LZS5
Датчик ультразвуковой USS EC813B5-53U-R6000-LZS5
Ультразвуковые датчики серии USS EC813B могут применяться для решения задач обнаружения и измерения расстояний в следующих сферах производства и складского хозяйства:
- Измерение габаритных размеров коробок;
- Измерение уровня жидкости в емкостях небольшого размера, например в топливных баках;
- Обнаружение наличия или обрыва троса, проволоки, шнура;
- Обнаружение и подсчет прозрачной тары из стекла или пластика, а также этикеток, в том числе прозрачных;
- Измерение уровня жидкого или сыпучего продукта в бункерах большого размера
- Обнаружение и подсчет транспортных средств, контроль въезда-выезда
- обнаружение крупногабаритных объектов на больших расстояниях;
- определение и измерение провисания петли;
- Обнаружение и подсчет проходящих определенную точку ковшей элеватора-нории;
- Измерение расстояния до поверхности предмета либо поверхности сред;
- Обнаружение деталей на подвесном конвейере;
- Измерение диаметра рулонной продукции.
Для каждой задачи и ситуации подбирается наиболее подходящий датчик, мы рекомендуем для обнаружения прозрачных материалов в условиях пыли, грязи и дыма выбрать ультразвуковые датчики ТЕКО.

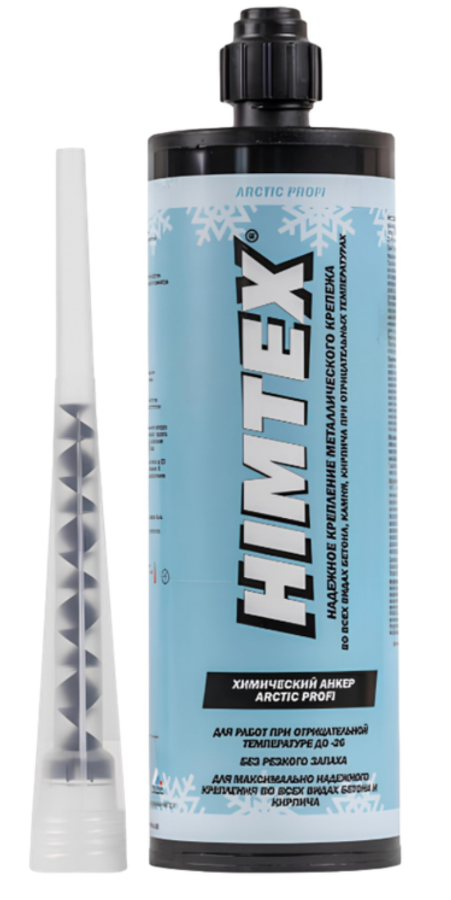

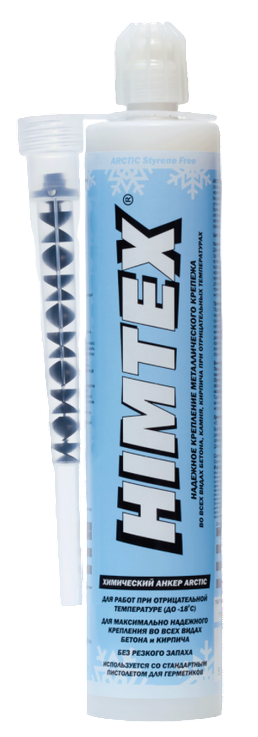

Зимний химический анкер HIMTEX Arctic PROFI-200: применение в теплое время года
Можно ли применять зимние химические анкеры при плюсовых температурах?
Конечно, можно, однако важно учитывать некоторые особенности свойств зимних химических составов и соблюдать общую инструкцию по работе с химическими анкерами.
В зимний период, когда планируются монтажные работы при стабильном минусе, необходимо подбирать для установки креплений в бетон, железобетон, кирпич и другие материалы, специально разработанные для отрицательных температур типы химических анкеров.
Марка HIMTEX производства Великобритании предлагает для такого случая Химический анкер HIMTEX Arctic PROFI-200 для работ при от -26 до +20 °С, который прекрасно работает при зимнем монтаже.
Химсостав на основе виниловых и метакрилатных смол, помимо высокой прочности, предполагает пониженную вязкость, что важно при минусовой температуре, это свойство обеспечивают превосходную текучесть и адгезию даже на морозе, что позволяет легче выпрессовывать химический анкер из пистолета и гарантирует равномерное заполнение отверстия и в итоге максимальную прочность соединения.
Как можно видеть, температурный диапазон от -26 до +20 °С позволяет применение и в теплый период, таким образом, Химический анкер HIMTEX Arctic PROFI-200 может применяться как для зимнего, так и для летнего монтажа.
При минусовой температуре процесс полимеризации химсостава в отверстиях идет медленнее, чем при плюсовой, тем не менее крепления, сделанные с помощью химического анкера зимнего исполнения обладают таким же высоким качеством и надежностью, как и сделанные при плюсовой температуре.
Самое главное, что следует учесть: при летнем монтаже время отверждения зимнего химсостава сокращается в зависимости от температуры - чем жарче на улице, тем короче время схватывания и отверждения.
Поэтому перед началом работ нужно выяснить, какая температура в месте проведения работ и свериться с таблицей, чтобы точно знать, сколько времени у вас будет на заполнение отверстия и установку шпильки.
Если температура выше +10 °С, не рекомендуется заполнять много отверстий сразу, иначе состав затвердеет до того, как вы установите шпильку. В этом случае заполнять лучше по 1-2 отверстия за раз, устанавлвать шпильки, и затем переходить к следующим.
Работать летом с зимним химическим анкером придется быстро и точно, зато и время полного затвердения не более 20-50 минут, а значит, менее, чем через час уже можно давать полную нагрузку на крепления.
Химический анкер HIMTEX Arctic PROFI-200 служит равноценной заменой таким популярным зимним анкерам, как:
- Химический анкер BIT-NORD на основе эпокси-акрилатной смолы для работ при от -20 до +30 °С
- Зимний химический анкер Hilti HIT-ICE на основе эпокси-акрилатной смолы для работ при от -25 до +10 °С
- Химический анкер TECH-KREP EASF WINTER на основе эпокси-акрилатной смолы для работ при от -20 до +15 °С
- Химический анкер SORMAT ITH 300 Wi зимний состав с винилэстерной смолой в основе для работ при от -20 до +20 °С
- Химический анкер зимний fischer FIS VW 360 S на основе винилэстера для работ при от -15 до +20 °С.
Независимо от того, какой химический анкер вы выбираете, принципы работы с ними одинаковы:
необходимо заранее провести подготовку к работе и всё учесть - определиться с диаметром шпилек для вашего проекта и соответственно уточнить диаметр и глубину отверстий.
Эта информация понадобится для расчета количества химических анкеров. Также исходя из этого подбирается размер сверла.
!!! Ударный режим при сверлении пустотелых и пористых материалов применять нельзя!
Далее нужно сделать расчет количества химических анкеров, которое потребуется для вашей задачи и подготовить сопутствующее оборудование:
- перфоратор
- сверла нужного диаметра
- насос и металлический ершик для вычищения крошек, пыли и грязи из просверленных отверстий
- пистолеты для выпрессовывания химсостава, соответствующие размеру и типу картриджей
- удлиняющие трубки, если глубина отверстий более 10см
- запасные носики-смесители
- сетчатые гильзы, если работаете с пустотелыми материалами.
Обязательно пользуйтесь таблицей по времени схватывания и отверждения химического анкера, которая есть на каждом картридже, чтобы точно определить время на установку одного/нескольких креплений, исходя из свойств выбранного химанкера, температуры воздуха на месте проведения работ, наличия/отсутствия влаги, снега и льда на материале основания, в которое будут устанавливаться крепления.
!!! Время схватывания и отверждения для влажных или заполненных водой отверстий удваивается, обязательно учитывайте это.
!!! Перед тем, как пользоваться каждым новым картриджем, обязательно сбросьте на ненужную поверхность около 7-10 см химсостава. Это необходимо сделать для того, чтобы исключить попадание в отверстие неполностью перемешанного состава.
!!! Всегда осуществляйте заполнение отверстий со дна наверх. Это важная мера, чтобы исключить образование пузырей воздуха на дне отверстия, которые затем могут вытолкнуть шпильку наружу и испортить ваш труд.
Компания "ГРАВС" предлагает Химический анкер HIMTEX Arctic PROFI-200 по хорошей цене для монтажных работ под высокие нагрузки как зимой, так и летом.

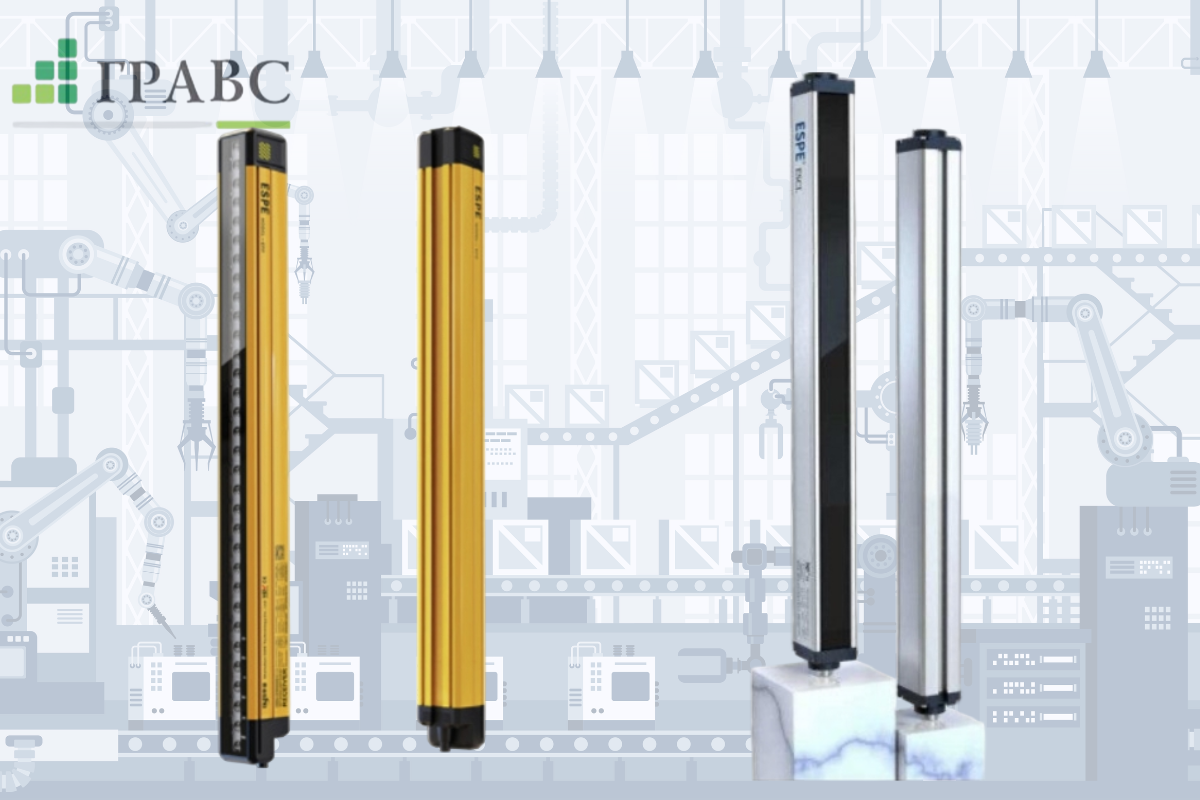

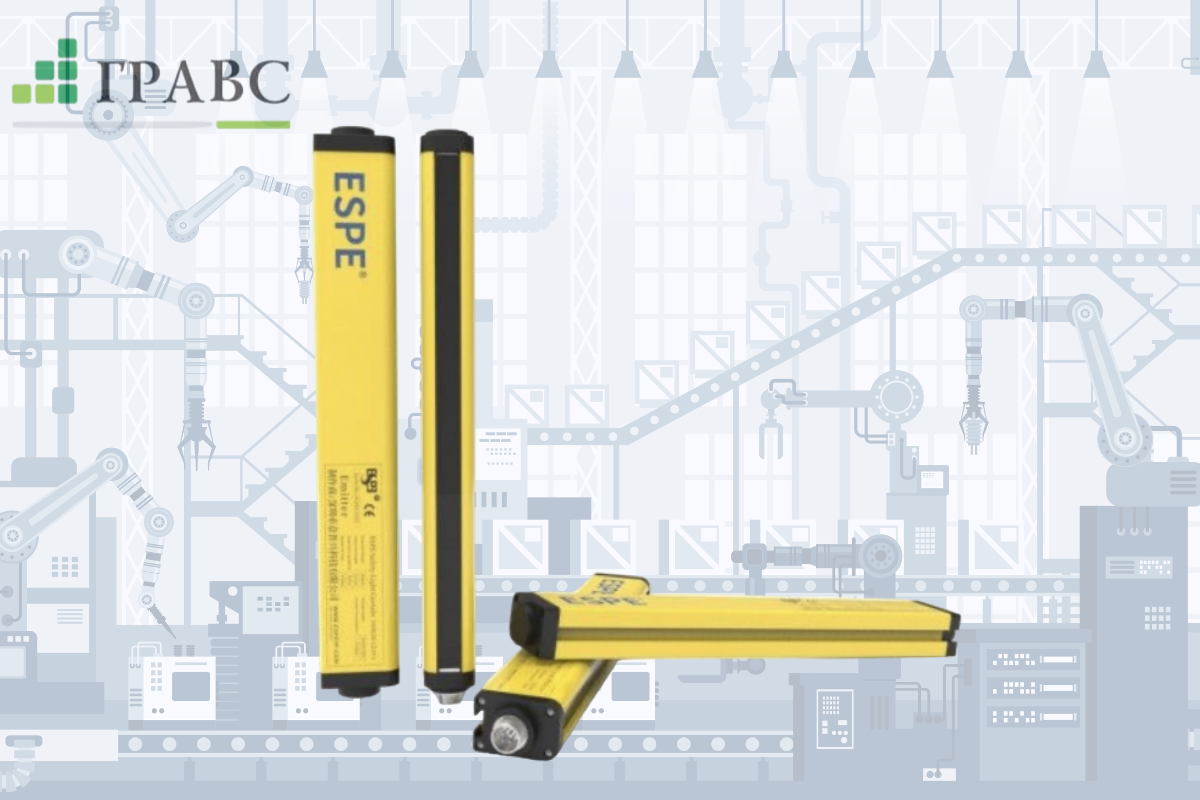

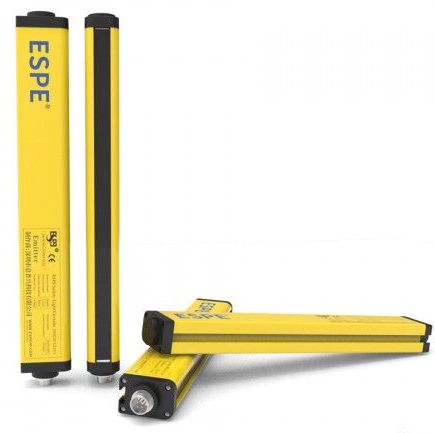

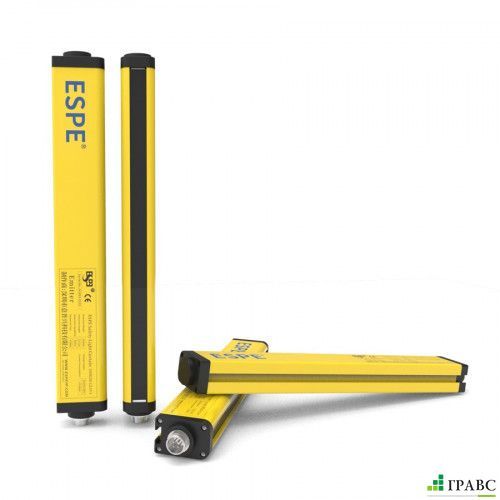

Световые завесы ESPE: особенности и применение
Промышленная безопасность – это комплекс мер по созданию таких условий на предприятии, когда риск возникновения аварийных ситуаций сведен почти к нулю, а в случае, когда авария все же произойдет, имеется четкий план действий, позволяющий минимизировать травмирование сотрудников и повреждение оборудования.
Для обеспечения надлежащей безопасности применяются различные средства:
- Световые завесы безопасности

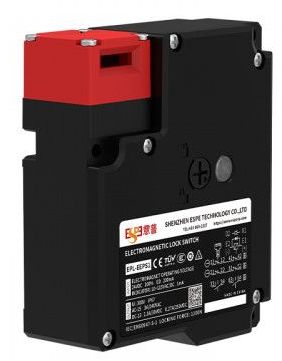

- Защитные замки безопасности

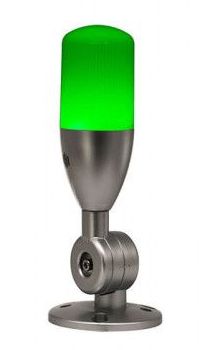

- Светосигнальные колонны

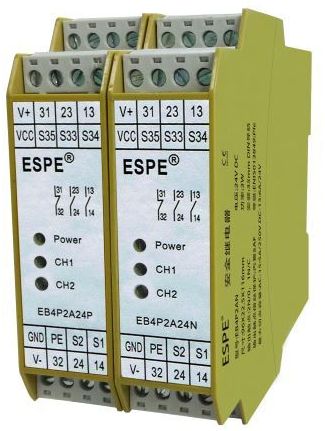

- Реле безопасности
- Аварийные тросовые выключатели (АТВ) и другие устройства.
Зарекомендовавший себя на отечественном и зарубежном рынках надежный производитель бренда средств промышленной безопасности ESPE предлагает высоконадежное оборудование, среди которого широкая линейка Световых завес для разных производственных нужд.

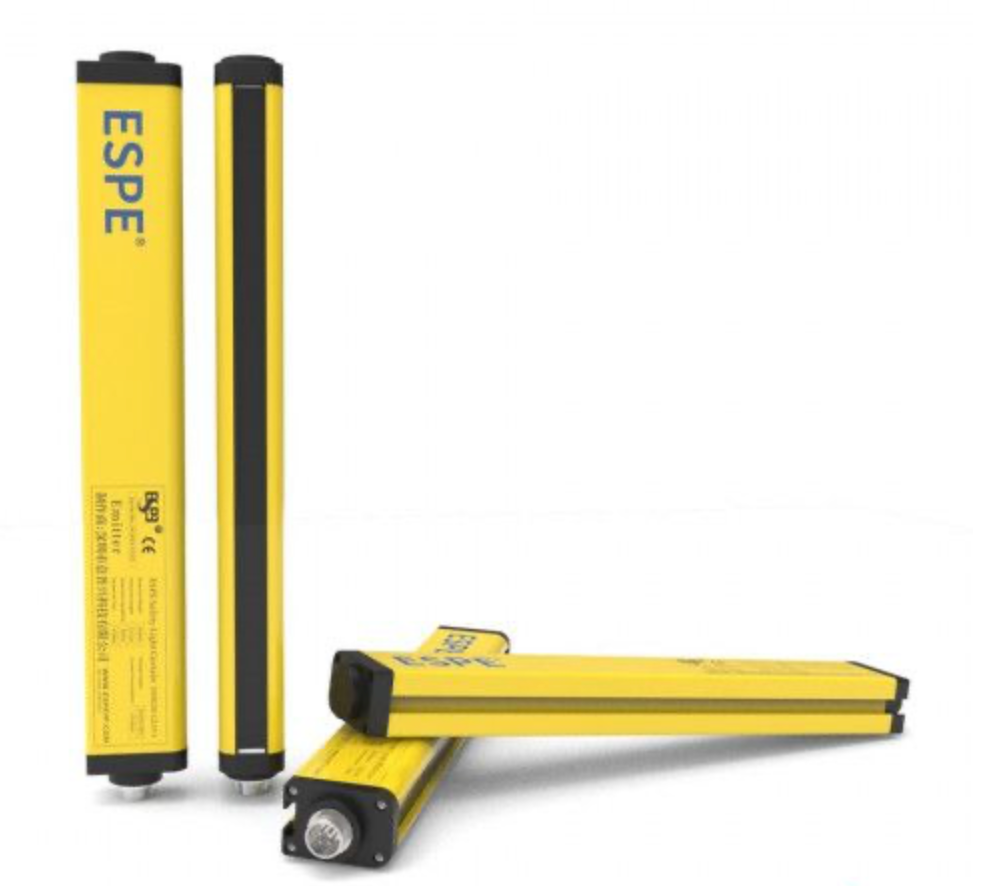

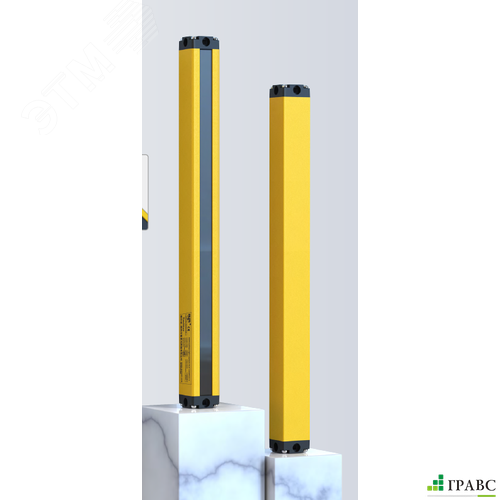

Ассортимент световых завес ESPE включает в себя:
- Световые завесы безопасности ESPE без мертвой зоны серии EFP
- Световые завесы безопасности ESPE для защиты периметра серии ESCQ
- Световые завесы безопасности ESPE типа 4 серии ESE
- Световые завесы безопасности ESPE универсальные серии ESN
- Световые завесы безопасности ESPE водонепроницаемые серии ESF
- Световые завесы безопасности ESPE взрывозащищенные серии EFB
- Световые завесы безопасности ESPE с защитой от яркого света серии ESP
- Световые завесы безопасности ESPE компактные серии EB15
- Измерительные световые завесы ESPE серии ESCL.
Каждый тип световых завес рассчитан на решение определенных задач по созданию безопасной рабочей среды на производственных, логистических и складских площадках.
Так, например, Измерительные световые завесы ESPE служат для определения формы или размера объектов, обнаружения отверстий, расчета объема объектов. Этот тип завес широко применяется в логистике, на лесозаготовительных предприятиях, на складах, при нанесении распыляемых покрытий, для определения отклонений рулонного материала и тому подобных задачах.
Благодаря способности определять точное положение объекта при его прохождении через световую завесу, устройства серии ESCL можно применять и в таких необычных задачах, как измерение длины прыжка/ броска на спортивных соревнованиях. Благодаря высокой разрешающей способности и точности датчики завесы могут обнаруживать крайне малые объекты размерами от 2,5 мм.

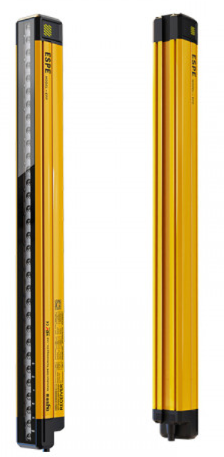

Световые завесы безопасности ESPE без мертвой зоны серии EFP обеспечивают отсутствие зон «невидимости» благодаря точным настройкам.
Световые завесы серии EFP соответствуют стандартам безопасности типа 4 Европейского Союза. Данный тип завес имеет функцию периодической самодиагностики и взаимной проверки. Резервный двойной выходной контур позволяет обеспечить высокий уровень безопасности работы устройства.
Световые завесы безопасности ESPE с защитой от яркого света серии ESP специально разработаны для применения в условиях яркого искусственного освещения, бликов, вспышек и могут работать на открытом пространстве вне помещений при ярком солнечном освещении.
Световые завесы безопасности ESPE серии ESE разработаны в соответствии с европейскими стандартами безопасности и имеют уровень сертификации безопасности по типу 4 (Тип 4 - SILCL 3 - PL e - Cat. 4), самому высшему уровню требований к промышленной безопасности.
Световые завесы безопасности ESPE взрывозащищенные серии EFB во взрывобезопасном исполнении предназначены для работы во взрывоопасных зонах классов 1 и 2 по газу (группы IIA/ IIB/ IIC) и взрывоопасных зонах классов 20, 21, 22 по пыли, с температурными классами T1-T6.
Завесы этого типа востребованы для обеспечения безопасности на предприятиях нефтехимической промышленности, на морских буровых платформах, в металлургии, медицине, лёгкой промышленности, текстильной промышленности, производстве спиртосодержащей продукции, лакокрасочной промышленности, производстве покрытий, пищевой промышленности, биотехнологичных производствах, на военных объектах и т. д.

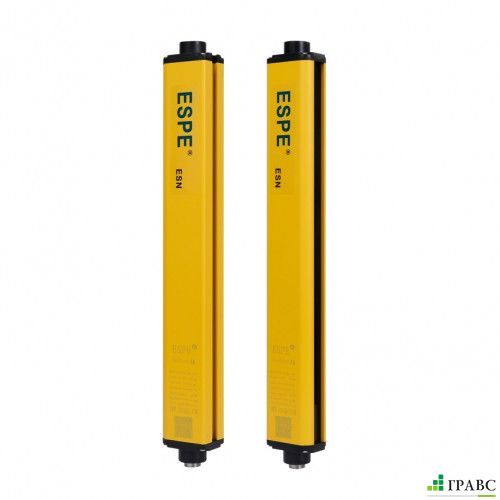

Универсальные Световые завесы безопасности ESPE серии ESN эффективно обнаруживают любые непрозрачные объекты, попадающие в зоны обнаружения данного оборудования. Благодаря специальным линзам датчики обеспечивают дальность обнаружения завесы этого типа до 30м.
Водонепроницаемые Световые завесы безопасности ESPE серии ESF имеют степень защиты IP68, а это означает, что устройство завесы полностью защищено от попадания внутрь пыли и воды при неограниченном по времени погружении на определенную глубину (до 1 метра).
Этот тип завес востребован на производствах, где предполагается работа в условиях высокой влажности, водяных брызг, и даже при полном погружении в воду. Таким образом Завесы серии ESF отлично работают в таких неблагоприятных условиях и при этом обладают высокой стойкостью к электромагнитным и оптическим помехам.

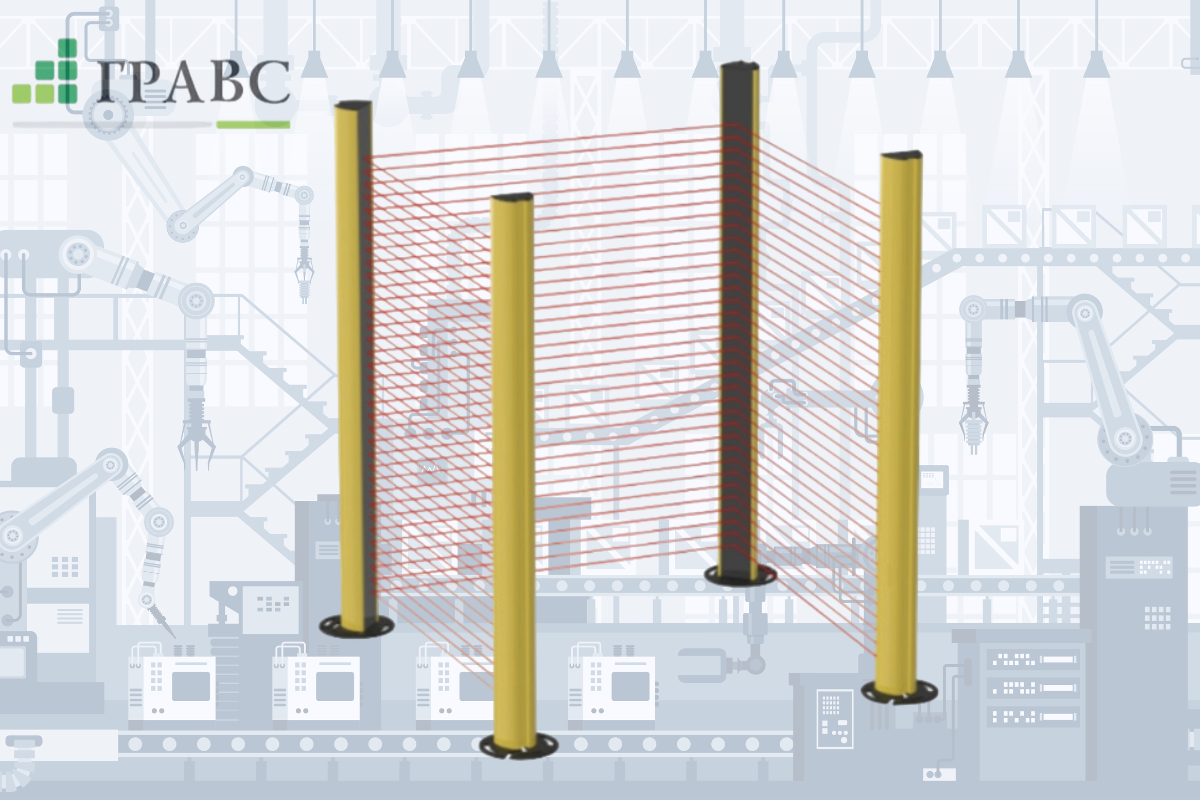

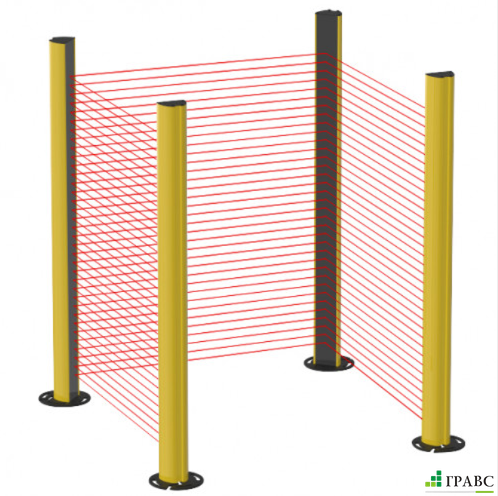

Световые завесы безопасности ESPE для защиты периметра серии ESCQ, предназначенная для многосторонней защиты, представляет собой сборку для напольного монтажа на основе световых завес серии ESN. Напольные колонны крепятся непосредственно к полу, установленные внутри световые барьеры и зеркала позволяют сформировать зону многосторонней защиты по периметру с помощью всего одной пары излучатель/приёмник. В основном используется для обеспечения безопасности на автоматизированных объектах. Данное решение нашло применение в складском и логистическом хозяйстве, в промышленном производстве танспортных средств, а также на предприятиях с оборудованием, представляющим высокий риск, таким как гидравлические прессы и штамповочные станки, ножницы для резки металла, гибочные станки, и т.п.
При создании систем промышленной безопасности на производстве или в других областях, следует рассмотреть комплекс разнообразного оборудования: Световые завесы безопасности, Защитные замки безопасности, Светосигнальные колонны, Реле безопасности, а также Аварийные тросовые выключатели (АТВ) и другие средства.
Оборудование производства ESPE для систем промышленной безопасности отличается высочайшей надежностью, функциональностью, все изделия отлично дополняют друг друга, позволяя создать на предприятии автоматизированную безопасную среду мгновенного реагирования, сводит к минимуму вероятность травм среди персонала и ущерб производственного и складского оборудования.
Как правильно установить химический анкер и какие меры соблюдать: пошаговая инструкция
Для монтажных работ химические анкеры все чаще становятся заменой превосходящего качества для обычных механических распорных анкеров.
Преимущества химических анкеров очевидны:
- не оказывают распорного воздействия на материал основания, поэтому можно применять близко к краю основания, а также делать минимальные расстояния между осями креплений, не опасаясь растрескивания и отлома;
- химсостав полностью заполняет отверстие, тем самым герметизирует его, и предохраняет от попадания влаги, не допуская возникновения коррозии;
- обладают более высокой несущей способностью, значительно превышающей несущую способность обыкновенных распорных анкеров;
- высокая устойчивость к агрессивным средам, как кислотным, так и щелочным;
- широкий ассортимент под любые задачи: установка в зимние морозы, установка под водой, установка в местах приложения не только статических, но и динамических нагрузок, под низкие/высокие нагрузки.
Важно подобрать такой химический анкер, который подходит под условия монтажа и предполагаемые нагрузки.
Для низких нагрузок подойдут химические анкеры на основе полиэстерной смолы:
Химический анкер HIMTEX PESF-100
Химический анкер TECH-KREP PE POLYESTER
Химический анкер TECH-KREP PESF POLYESTER
Химический анкер BIT-PE
Химический анкер BIT-PESF
Для высоких нагрузок необходимы химические анкеры на основе эпоксидной смолы:
Профессиональный химический анкер HIMTEX PURE EPOXY PE-500
Химический анкер BIT-500
Химический анкер BIT-EX
Химический анкер TIT PE-500
Также для высоких нагрузок рекомендованы химические анкеры с винилэстерной смолой в основе:
Химический анкер BIT-VESF
Химический анкер HIMTEX VESF PROFI-200
Химический анкер TIT VE-200 PRO
И для высоких нагрузок на основе эпокси-акрилатной смолы:
Химический анкер HIMTEX EASF-150
Химический анкер TECH-KREP EASF EPOXY
Химический анкер BIT-EA
Химический анкер BIT-EASF
Для монтажных работ при минусовых температурах:
Химический анкер BIT-NORD для работ при от -20 до +30 °С
Химический анкер HIMTEX Arctic PROFI-200 для работ при от -26 до +20 °С
Химический анкер HIMTEX WINTER PESF-100 для работ при -20 до +20 °С
Химический анкер HIMTEX VESF PROFI-200 для работ при -10 до +30 °С
Химический анкер TECH-KREP EASF EPOXY WINTER до -20°С.
Химический анкер TIT VE-200 PRO ARCTIC до -20°С.
Правильно подобранный химический анкер - половина успеха в эффективном и качественном монтаже.
Следующее важное условие - неукоснительное соблюдение инструкции по установке химических анкеров, именно от этого будет зависеть качество и прочность креплений при дальнейшей эксплуатации.
Инструкция размещается на каждом картридже любого химического анкера, перед применением обязательно ознакомьтесь с информацией и подготовьте всё, что понадобится для правильной установки креплений с использованием химических анкеров.
Продуманная подготовка к работе с применением химических анкеров очень важна:
- необходимо сделать расчет количества химических анкеров;
- подготовить сверла нужного диаметра и другое оборудование (например, пистолеты, удлиняющие трубки, запасные носики-смесители);
- определить время на отверждение химсостава исходя из свойств выбранного химанкера, температуры воздуха на месте проведения работ, наличия/отсутствия влаги, снега и льда на поверхности, в которую будут сверлиться отверстия.
Также необходимо определить диаметр шпилек для вашего проекта и соответственно диаметр и глубину отверстий.
Эта информация необходима при расчете количества химсостава. Также исходя из этого выбирается размер сверла.
Диаметр шпильки (мм) |
Диаметр отверстия (мм) |
М8 |
10 |
М10 |
12 |
М12 |
14 |
М16 |
18 |
М20 |
24 |
M24 |
28 |
М30 |
35 |
Перед началом сверления отверстий учитывайте свойства материала основания.
ВАЖНО! Ударный режим при сверлении пустотелых и пористых материалов применять нельзя!
Если монтаж предполагается при минусовой температуре на улице, и соответственно промёрзшем материале основания, картриджи химического анкера рекомендуется перед монтажом выдержать в теплом помещении, это значительно облегчит и ускорит процесс выпрессовывания химсостава, сэкономит вам немало времени и сил на заполнение отверстий.
1 шаг: подготовка отверстия.
- просверлить отверстие необходимого диаметра.
- прочистить и продуть отверстие с помощью металлической щетки-ершика и насоса несколько раз, необходимо тщательно удалить крошки, пыль и грязь из отверстия.
Если крепление устанавливается в пустотелые материалы, после того, как просверлено отверстие, в него следует поместить сетчатую гильзу для правильного распределения химсостава внутри.
2 шаг: заполнение отверстия химсоставом.
- вставьте картридж химического анкера в специальный пистолет;
- открутите крышечку;
- накрутите носик-смеситель на картридж;
ВАЖНО! перед началом работы с каждым новым картриджем, обязательно выдавите на ненужную поверхность примерно 7-10 см химсостава. Это необходимая мера, чтобы исключить попадание в отверстие неидеально смешанного состава.
- носик смесителя опускается на самое дно отверстия, осуществлять подачу состава необходимо исключительно снизу наверх, чтобы пресечь образование пузырей воздуха, которые могут вытолкнуть шпильку наружу.
- если глубина отверстия более 10 см, на носик смесителя придется надеть отрезок удлиняющей трубки подходящей длины.
- заполняйте отверстие минимум на 2/3 глубины, чтобы при установке шпильки излишки химсостава обязательно вышли наружу, это необходимо для герметичности креплений;
- если вы используете пластиковые сетчатые гильзы, после заполнения отверстия химсоставом самое время закрыть крышечку гильзы.
3 шаг: помещение шпильки в отверстие.
- поместите шпильку в отверстие и слегка вращая шпильку влево-вправо, опустите до самого дна;
- убедитесь, что шпилька стоит ровно, при необходимости выровняйте положение.
- излишки химсостава должны выйти наружу, их следует разровнять шпателем.
4 шаг: засечь время на схватывание и отверждение химсостава.
- следует соблюдать указанное в инструкции на каждом картридже время на схватывание и отверждение химического анкера.
Обязательно уточняйте время схватывания и отверждения, для каждого вида химического анкера оно отличается.
- ВАЖНО! время схватывания и отверждения для влажных или заполненных водой отверстий удваивается, обязательно учитывайте это.
Это относится и к случаям, когда на поверхности перед сверлением отверстий был снег или лёд.
- давать полную нагрузку на крепление, установленное с применением химического анкера, можно только после полного отверждения! Не следует пытаться делать это сразу, вы рискуете испортить крепления.
Точное следование инструкции и тщательная подготовка обеспечит вам правильную и быструю установку химических анкеров, гарантирует высокое качество проделанной работы и долговечный результат монтажа.
Монтажные комплекты к аварийным тросовым выключателям
Ленточные конвейеры являются основным средством перемещения сырья, деталей, а также продукции и товаров на производственных площадках и складах.
Работа ленточных конвейеров требует соблюдения техники безопасности, а значит, необходимо обеспечить наличие средств промышленной безопасности на предприятии.
Среди множества средств различного назначения важное место занимают аварийные тросовые выключатели, которые обеспечивают немедленную аварийную остановку работы конвейера в случае возникновения чрезвычайной ситуации.
Аварийный тросовый выключатель (АТВ) предназначен для блокирования запуска или экстренной остановки конвейерных приводов с любого места оснащенных конвейерами технологических линий в случае появления аварийной ситуации.
Также АТВ можно использовать в местах, где невозможно применить защитные механические ограждения.
Аварийные тросовые выключатели выпускаются различной конфигурации под любые варианты производственных линий.
Односторонние АТВ могут быть как прямого исполнения, так и левостороннего и правостороннего исполнения, в зависимости от конкретной конвейерной линии, трос у таких устройств крепится с одной стороны.
Односторонние АТВ от производителя АО НПК ТЕКО представлены следующими маркировками:
- АТВ-0304
- АТВ-0404
- АТВ-7502
- АТВ-7602.
Двусторонние Аварийные тросовые выключатели от АО НПК ТЕКО представлены следующими маркировками:
- АТВ-0101
- АТВ-0102
- АТВ-0103
- АТВ-0905
Двусторонние АТВ устанавливаются как правило посередине линии, тросы крепятся к обеим сторонам устройства.
Для нужд опасных производств аварийные тросовые выключатели могут быть изготовлены во взрывозащищенном исполнении.
Независимо от типа и исполнения АТВ для его работы необходимо правильно установить устройство на линии и обеспечить условия для его правильной работы.
Отечественный производитель АО НПК ТЕКО к своим аварийным тросовым выключателям предлагает специально подобранные монтажные комплекты с тросами различной длины и соответственно разным количеством комплектующих.
Трос является необходимой составляющей для его правильной работы, именно трос, протянутый вдоль става конвейера, приводит в действие устройство при возникновении чрезвычайной ситуации.

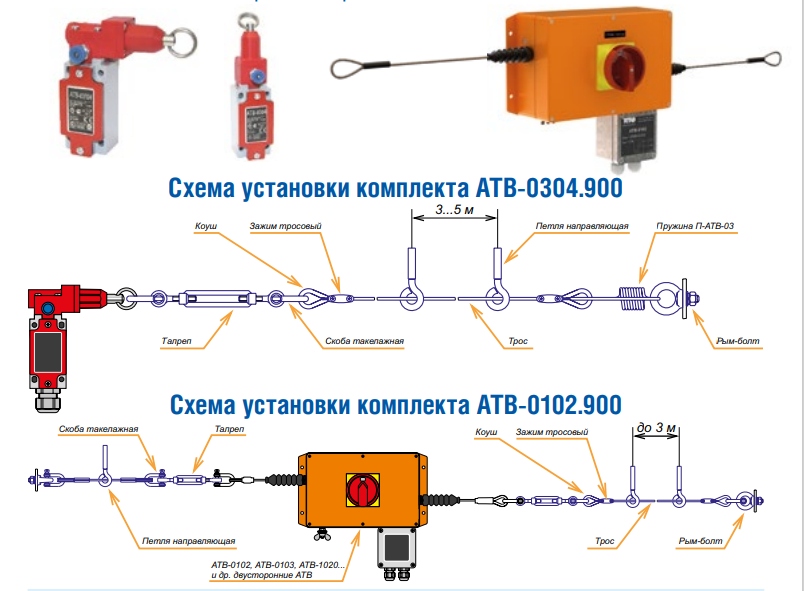

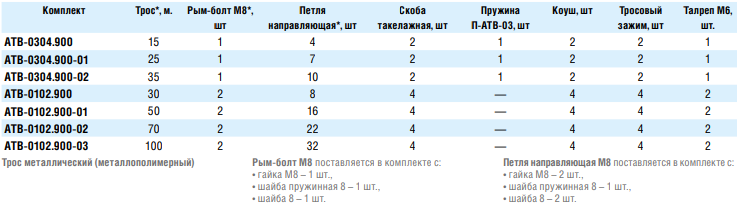

Чтобы правильно расположить трос по отношению к собственно АТВ и конвейерной линии, потребуются вспомогательные детали:
- талрепы;
- коуши;
- такелажные скобы;
- направляющие петли;
- рым-болты;
- зажимы для троса.
Такие готовые комплекты помогут сэкономить время на самостоятельный поиск и подбор необходимых аксессуаров для установки АТВ на конвейерную линию.
Тросы от этого производителя изготовлены из стали и помещены в ПВХ оболочку красного цвета.
Для односторонних АТВ тросы выпускаются с длиной 15, 25 и 35 метров.
Для двусторонних АТВ тросы выпускаются с длиной 30, 50, 70 и 100 метров.
Если протяженность ленты превышает паспортную длину тросов АТВ, необходимо установить несколько АТВ.
Если длина ленты меньше длины троса, его необходимо обрезать.
Эти универсальные комплекты аксессуаров для установки могут применяться в любых областях промышленности и складского хозяйства, где применяются ленточные и скребковые конвейеры.

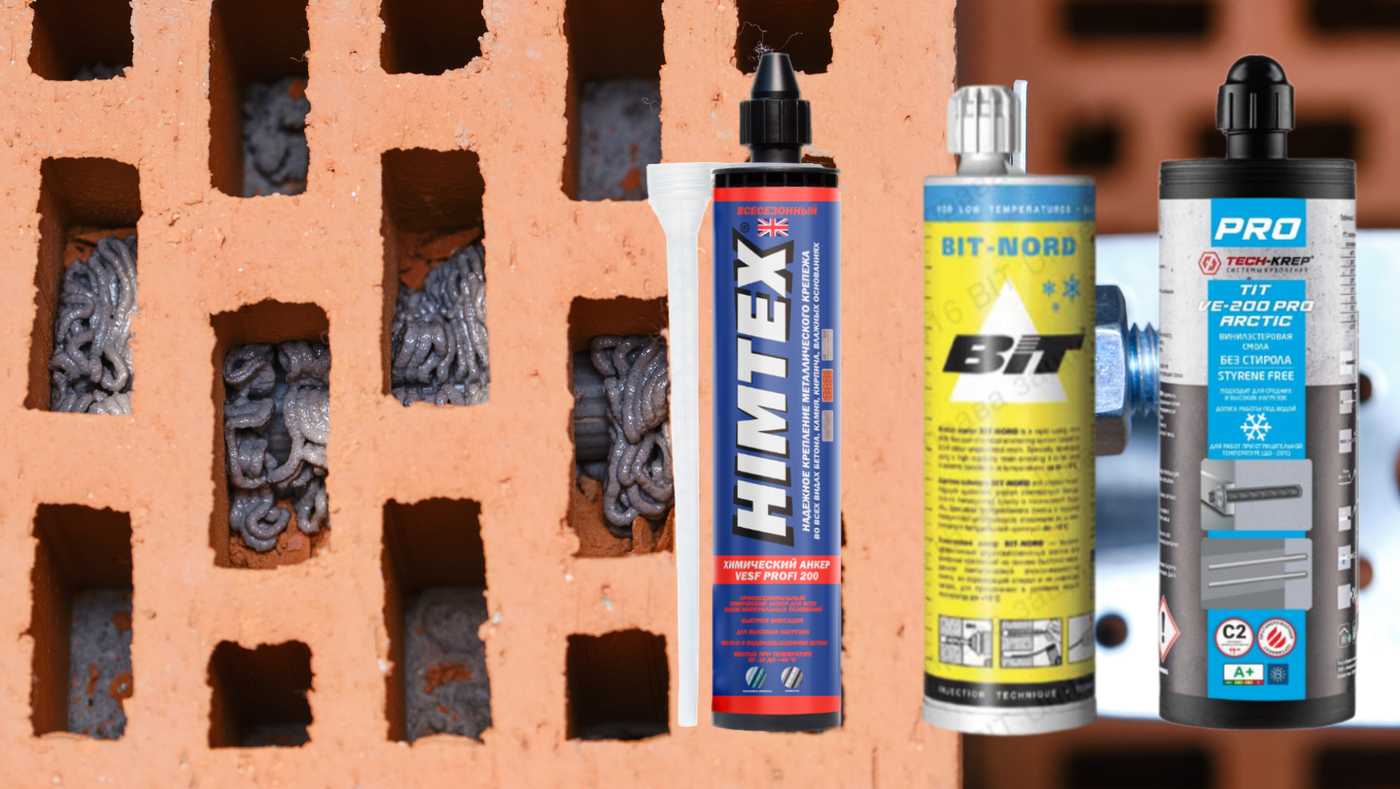

Аналоги в химической анкеровке: сравнение BIT и HIMTEX
Неоднозначная ситуация последних лет на российском рынке товаров для строительства и ремонта часто вынуждает искать равноценный аналог привычным товарам.
Это относится и к выбору химических анкеров для строительных и ремонтных работ.
Однако недоступность анкеров на отечественном рынке не единственная причина, когда необходимо искать аналог.
Даже если привычная марка присутствует в продаже, зачастую высокая стоимость и долгие сроки поставки являются недопустимыми для конкретного проекта и тогда на помощь придут аналогичные химические анкеры другой марки, по качеству ничуть не уступающие изначально выбранной марке.
Так например, при выборе аналога химических анкеров важно учитывать ряд условий:
- состав аналога либо его свойства должны быть идентичны оригиналу. Это необходимо соблюдать, поскольку от того, какая смола в основе химического анкера, зависят его свойства, такие как несущая способность, скорость отверждения, температурный диапазон, в котором работает конкретный анкер. Так, например, полиэстерная смола в составе не заменит эпоксидную смолу, поскольку разные свойства состава предназначены под разный уровень нагрузок - полиэстер под невысокие и средние, а эпоксид под высокие нагрузки.
- выбирайте химические анкеры от известных производителей, которые зарекомендовали себя высоким качеством и надежностью продукции.
- наличие сертификата. Убедитесь, что выбранный анкер имеет необходимые сертификаты соответствия и соответствует требованиям безопасности.
- выбирайте анкер, соответствующий условиям эксплуатации: аналог должен предназначаться для того же материала основания, необходимо учитывать наличие/отсутствие воды или снега на месте монтажа.
Проведем сравнение с точки зрения подбора аналоговой замены продукции двух известных европейских марок химических анкеров, производства Великобритании – BIT и HIMTEX.
Продукция обеих марок зарекомендовала себя высоким качеством, безопасностью (имеется вся необходимая сертификация), широким ассортиментом, охватывающим все возможные ситуации строительства и ремонта, однако на российском рынке цены на химанкеры марки BIT ощутимо выше, также HIMTEX имеет более оперативную систему поставок.
Две эти причины являются достаточными, чтобы отдать предпочтение аналоговой замене.
Кроме того, немаловажный момент! фасовка в картриджи одного размера у этих марок позволяет вам использовать уже имеющийся у вас пистолет одной марки для работы в химическими анкерами-аналогами.
Преимущество HIMTEX в том, что их средние картриджи имеют 410мл состава, а не 400мл, как у BIT, что позволяет вам сделать необходимый технологический сброс 10см с каждого нового картриджа без потери общего объема, а это существенно если вы приобретаете большой объем.
Подбирая аналоговую замену для химанкеров BIT в первую очередь следует обратить внимание на равноценные аналоги – химические анкеры марки HIMTEX.
В холодный сезон, когда на стройплощадке стабильный минус, необходимот выбирать для монтажных работ специально разработанные для минусовых температур виды химических анкеров.
Европейские производители BIT и HIMTEX предлагают для такого случая несколько видов химанкеров, которые прекрасно работают при зимнем монтаже:
Химический анкер BIT-NORD на основе синтетической быстроотверждаемой эпокси-акрилатной смолы для работ при от -20 до +30 °С для высоких нагрузок
Химический анкер HIMTEX Arctic PROFI-200 на основе метакрилатных и виниловых смол для работ при от -26 до +20 °С для высоких нагрузок
Химический анкер HIMTEX WINTER PESF-100 на основе модифицированной полиэстерной смолы без стирола для работ при -20 до +20 °С низких и средних нагрузок
Химический анкер HIMTEX VESF PROFI-200 на основе метакрилатных и виниловых смол для работ при -10 до +30 °С для высоких нагрузок.
Как следует из температурного диапазона, любой из этих анкеров является всесезонным, может применяться как для зимнего, так и для летнего монтажа.
Однако необходимо учитывать, что при плюсовой температуре время схватывания любых зимних анкеров совсем короткое, и в ряде ситуаций это может быть скорее недостатком, чем достоинством.
Поэтому если для вашей ситуации короткое время схватывания не подходит, не хватает времени, чтобы как следует расположить шпильку в каждом отверстии, в этом случае следует выбрать химический анкер без указания "зимний".
Для высоких нагрузок производители BIT и HIMTEX предлагают химические анкеры на основе эпоксидной смолы:
Химический анкер BIT-500
Химический анкер BIT-EX
Профессиональный химический анкер HIMTEX PURE EPOXY PE-500.
Это идентичные взаимозаменяемые химические анкеры, подходящие для статических и динамических нагрузок, рекомендованные к применению в отверстиях, выполненных алмазной техникой и имеющих зеркальную поверхность.
Оба вида анкера исключают образование усадочных деформаций, что позволяет осуществлять монтаж арматуры больших диамеров и длин, а также монтажа закладных элементов с большими кольцевыми зазорами.
Также для высоких нагрузок производители BIT и HIMTEX предлагают химические анкеры на основе винилэстерной смолы:
Химический анкер BIT-VESF
Химический анкер HIMTEX VESF PROFI-200.
Состав этих химических анкеров предполагает применение также в водонасыщенном бетоне, образует герметичное водонепроницаемое соединение. Химсостав не образовывает усадочных деформаций, устойчив к агрессивным средам, рекомендован для динамических/статических нагрузок. Эти химические анкеры также отлично подходят для креплений с использованием арматуры большого диамера и длины, а также монтажа закладных деталей с большими кольцевыми зазорами.
Для низких и средних нагрузок производители BIT и Himtex предлагают химические анкеры на основе полиэстерной смолы:
Химический анкер BIT-PE
Химический анкер BIT-PESF
Химический анкер HIMTEX PESF-100
Эти химические анкеры могут служить аналоговыми заменами друг для друга, рекомендованы к применению в полнотелом/пустотелом керамическом кирпиче, в блоках поризованного камня, пустотелых материалах, в бетоне для установки крепежа диаметром до 20мм.
Выверенная вязкость химсостава позволяет эффективно заполнять пустоты при применении анкеров с пустотелые материалы с использованием сетчатых гильз, обеспечивая наилучшую адгезию с перегородками/ячейками пустотелого материала основания.
BIT-PESF и HIMTEX PESF-100 не содержат стирола, при использовании нет резкого запаха, поэтому эти анкеры могут применяться для работ внутри помещений, в то самое время как BIT-PE больше рекомендован для наружных работ.
Таким образом, ассортиментная линейка химических анкеров марки HIMTEX полностью может заменить химанкеры марки BIT с полным сохранением качества и надежности, безопасности и удобства в работе, и что немаловажно с существенной экономией.
