Виды контактов в характеристиках электрических устройств

При подборе электрооборудования среди технических обозначений можно встретить следующие: NO и NC или NO/NC.

Этими аббревиатурами обозначаются виды основных или дополнительных коммутирующих контактов электрооборудования.

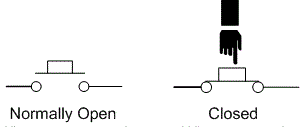

NO (Normally Open) или нормально-разомкнутый контакт, который в рабочем, активном состоянии замкнут, а в нерабочем, пассивном состоянии соответственно разомкнут. При этом для, скажем, кнопки, активное состояние нажатое, а пассивное состояние отжатое. Если речь идет о реле, то активное состояние предполагает поданный на обмотку ток, а пассивное — обесточенную обмотку.



NC (Normally Closed) или нормально-замкнутый контакт, в рабочем состоянии разомкнут, в нерабочем состоянии замкнут. Такие контакты применяются, например, в кнопках аварийной остановки — пока кнопка не нажата, ток проходит через замкнутые контакты, а при нажатии кнопки контакты размыкаются, ток прекращает поступать, формируется команда на отключение оборудования.

NO/NC (Normally Open/Normally Closed) или переключающий контакт, размыкает одну электрическую цепь и замыкает другую при определенном заданном действии устройства. Например, переключает цепи при сработке реле.

В одном устройстве могут быть заложены как нормально-разомкнутые контакты, так и нормально-замкнутые, в зависимости от задач устройства.
