Бесконтактный емкостный датчик E06-NO-AC (Текаформ)
3722
Емкостный бесконтактный выключатель Е06-NO-AC предназначен для преобразования бесконтактного воздействия любого материала (металл, керамика, пластмасса, масло, вода, бумага) в электрический сигнал управления исполнительным устройством. Является элементом автоматизированных систем управления технологическими процессами.Предназначен для работы во взрывобезопасной среде, не содержащей агрессивных газов и паров в концентрациях, приводящих к разрушению материала корпуса.
Принцип действия емкостных датчиков: Сигнал на выходе определяет наличие или отсутствие определенного предмета в электрическом поле, который поглощает или уменьшает энергию, поступающую от чувствительной поверхности датчика.
Технические характеристики:
Базовая единица | шт |
Тип, вариант исполнения корпуса (маркировка) | E06 |
Регулируемая задержка выключения, сек | По запросу |
Функция коммутирующего элемента (маркировка) | NO |
Схема подключения выводов (маркировка) | AC |

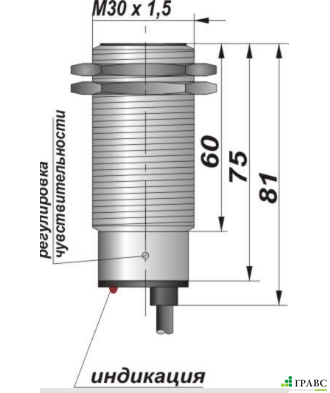

Типоразмер корпуса, мм | Цилиндрический с резьбой, М30х1,5 |
Длина цилиндрического корпуса, мм | По запросу |
Номинальное расстояние переключения, Sn, мм | 0...12 |
Рабочее расстояние переключения, Sa, мм | ≤81 |
Способ установки | Невыносной |
Гистерезис, %, не более | 10 |
Диапазон питающих напряжений, В | 20-250[AC ] 30-250[DC ] |
Падение напряжения на датчике, В, не более | 6 |
Ток нагрузки, мА, не более | 30...500 |
Остаточный ток (ток утечки), мА, не более | 2,5 |
Максимальная частота переключения, Гц | 100 |
Наличие комплексной защиты | Есть |
Наличие заземления | По запросу |
Наличие индикации включения | Есть |
Наличие регулировки Sn | По запросу |
Способ подключения | Кабель |
Тип кабеля | ПМВ 2х0,34 |
Длина кабеля, м | 1,5 |
Степень защиты по ГОСТ14254-96 | IP 67 |
Рабочая температура окружающей среды, °С | -25…+75 |
Материал корпуса датчика | Текаформ |
Материал гайки | Полиамид |
Момент затяжки крепежа, Нм, не более | 6,43 |
Нерегулируемая задержка включения, сек | По запросу |
Нерегулируемая задержка выключения, сек | По запросу |
Регулируемая задержка включения, сек | По запросу |
