Бесконтактный емкостный датчик E07-NO-NPN (Текаформ)
2782
Емкостной бесконтактный выключатель E07-NO-NPN (Текаформ) предназначен для преобразования бесконтактного воздействия объектов из любого материала (металл, керамика, пластмасса, масло, вода, бумага) в электрический сигнал управления исполнительным устройством. Является элементом автоматизированных систем управления технологическими процессами. Предназначен для работы во взрывобезопасной среде, не содержащей агрессивных газов и паров в концентрациях, приводящих к разрушению материала корпуса.
Принцип действия емкостных датчиков: Датчик имееет активную поверхность являющуюся конденсатором. Приближение материала в зону чувствительной поверхности вызывает изменение емкости конденсатора и, как следствие, изменение коммутационного состояния датчика.
Технические характеристики:
Базовая единица | шт |
Тип, вариант исполнения корпуса (маркировка) | E07 |
Функция коммутирующего элемента (маркировка) | NO |

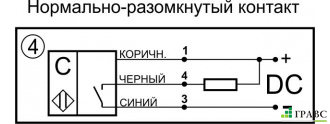

Схема подключения выводов (маркировка) | NPN |

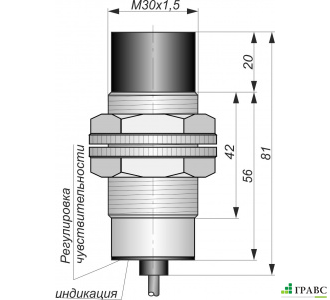

Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
Длина цилиндрического корпуса, мм | - |
Номинальное расстояние переключения, Sn, мм | 0...25 |
Рабочее расстояние переключения, Sa, мм | ≤81 |
Способ установки | Выносной |
Гистерезис, %, не более | 10 |
Диапазон питающих напряжений, В | 10-30[DC ] |
Номинальное напряжение питания, В | 24[DC] |
Пульсации питающего напряжения, %, не более | 10 |
Падение напряжения на датчике, В, не более | 2,1 |
Ток нагрузки, мА, не более | 400 |
Максимальная частота переключения, Гц | 150 |
Наличие комплексной защиты | Есть |
Наличие защиты от переполюсовки | Есть |
Наличие заземления | - |
Наличие индикации включения | Есть |
Наличие регулировки Sn | По запросу |
Способ подключения | Кабель |
Тип кабеля | ПМВ 3х0,34 |
Длина кабеля, м | 1,5 |
Степень защиты по ГОСТ14254-96 | IP 67 |
Рабочая температура окружающей среды, °С | -25…+75 |
Материал корпуса датчика | Текаформ |
Материал гайки | Полиамид |
Момент затяжки крепежа, Нм, не более | 50 |
Ток потребления, мА, не более | 15 |
Наличие индикации питания | Нет |
