Блок сопряжения NAMUR BC N1-1E-AE-AC110
Блок сопряжения NAMUR BC N1-1E-AE-AC110
Блок сопряжения NAMUR BC N1-1E-AE-AC110

Блок сопряжения NAMUR BC N1-1E-AE-AC110

по запросу


Блок сопряжения NAMUR BC N1-1E-AE-AC110 продажа в СПб и России от компании Грандвитастрой.


Ниже представлены несколько вариантов изделий, в продаже большой выбор Блоков сопряжения.


Скачать прайс-лист датчиков с информацией по наличию и остаткам на складе можно здесь.


Отправка датчиков осуществляется во все регионы России.

Блок сопряжения обеспечивает:

1. Гальваническую развязку датчика с исполнительным устройством.

2. Преобразование слаботочного сигнала датчика в выходной сигнал оптрона для управления исполнительным устройством с одновременной индикацией замкнутого состояния выхода.

3. Инверсию состояния выхода канала установкой перемычки.

4. Контроль исправности датчика и линии связи с датчиком (КЗ, обрыв провода).

5. Световую индикацию и размыкание выходов рабочего канала при обнаружении в ней неисправности.

6. Формирование сигнала “АВАРИЯ” и размыкание контактов аварийного канала при неисправности в рабочем канале.


Блок сопряжения BC N1-1E-AE-AC110 предназначен для питания индуктивных бесконтактных особо взрывобезопасных датчиков и преобразования слаботочного аналогового сигнала, поступающего от датчика, в сигнал оптрона для управления исполнительными устройствами.

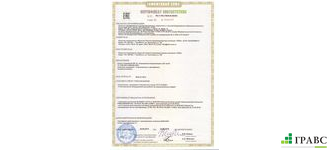

Сертификат соответствия № РОСС RU.ГБ04.В01396 от 21.04.2010 г.

Разрешение Гостехнадзора России № РРС 00-041196 от 22.11.2010 г.


Характеристики

Основные атрибуты
Производитель Теко
Страна производитель Россия
Дополнительные характеристики
Номинальное напряжение питания, Uном. 110 В AC
Кол-во подключаемых выключателей 1
Диапазон рабочих температур -0°С...+60°С
Кол-во релейных выходов Нет
Кол-во электронных выходов 1
Тип аварийного выхода Оптрон
Номинальный ток выключателя 2,2 мА
Порог срабатывания 1,55...1,75 мА
Порог срабатывания аварийной защиты (короткое замыкание) >6 мА
Порог срабатывания аварийной защиты (обрыв провода выключателя) <0,1 мА
Размер корпуса, мм 45x75x110
Сопротивление линии между выключателем и блоком <=50 Ом
Сопротивление нагрузки выключателя 1 кОм
Способ крепления На DIN рейку
Номинальное напряжение на выключателе 8,2 В
Допустимое напряжение на выходе (оптрон/оптопара) 50 В DC
Допустимое напряжение на выходе (реле) 240 В AC / 60 В DC
Допустимый ток нагрузки (/реле) 1 А (cos f=0,7)
Допустимый ток нагрузки (оптрон/оптопара) 50 мА
Масса 0,2 кг
