относится к связанному электрооборудованию и должен использования в комплекте с датчиками, имеющими маркировку взрывозащиты 0Ex ia IICT6 GA X или 0Ex ia IICT4 GA X по ГОСТ 31610.0-2014.
Отправка датчиков осуществляется во все регионы России.
1. Гальваническую развязку датчика с исполнительным устройством.
2. Преобразование слаботочного сигнала датчика в выходной сигнал оптрона для управления исполнительным устройством с одновременной индикацией замкнутого состояния выхода.
3. Инверсию состояния выхода канала установкой перемычки.
4. Контроль исправности датчика и линии связи с датчиком (КЗ, обрыв провода).
5. Световую индикацию и размыкание выходов рабочего канала при обнаружении в ней неисправности.
6. Формирование сигнала “АВАРИЯ” и размыкание контактов аварийного канала при неисправности в рабочем канале.
Блок сопряжения BC N2-2R-AR-DC24 предназначен для питания индуктивных бесконтактных особовзрывобезопасных датчиков и преобразования слаботочного аналогового сигнала, поступающего от датчика, в сигнал оптрона для управления исполнительными устройствами.
Сертификат соответствия № РОСС RU.ГБ04.В01396 от 21.04.2010г.
Разрешение Гостехнадзора России № РРС 00-041196 от 22.11.2010г.
Характеристики
Размер прямоугольного корпуса, ДлxВxШ
70x75x110
Номинальное напряжение питания, Uном.
24 В DC
Допустимое напряжение на выходе (оптрон/оптопара)
50 В DC
Допустимое напряжение на выходе (реле)
240 В AC / 60 В DC
Допустимый ток нагрузки (/реле)
1 А (cos φ=0,7)
Допустимый ток нагрузки (оптрон/оптопара)
50 мА
Кол-во подключаемых выключателей
1...2
Кол-во релейных выходов
2
Кол-во электронных выходов
Нет
Масса
0,25 кг
Номинальное напряжение на выключателе
8,2 В
Номинальный ток выключателя
2,2 мА
Порог срабатывания
1,55...1,75 мА
Порог срабатывания аварийной защиты (короткое замыкание)
>6 мА
Порог срабатывания аварийной защиты (обрыв провода выключателя)

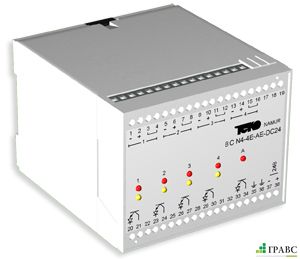

/2ba400690ca9648.ru.s.siteapi.org/img/3adb631bcc7fb317b953d6f65f8063ee70701569.jpg "Блок сопряжения NAMUR BC N4-2E-2R-AR-DC24")
