Блок сопряжения NAMUR BC N4-1E-3R-AE-AC110 купить в СПб

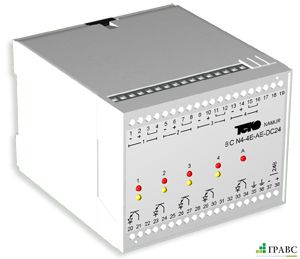

Блок сопряжения NAMUR BC N4-1E-3R-AE-AC110

по запросу руб.

Купить в 1 клик

Блок сопряжения NAMUR BC N4-1E-3R-AE-AC110 продажа в СПб и России от компании ГРАВС.

Ниже представлены несколько вариантов изделий, в продаже большой выбор Блоков сопряжения.

Скачать прайс-лист датчиков с информацией по наличию и остаткам на складе можно здесь.

Отправка датчиков осуществляется во все регионы России.

Блок сопряжения NAMUR BC N4-1E-3R-AE-AC110 продажа в СПб и России от компании ГРАВС.

Ниже представлены несколько вариантов изделий, в продаже большой выбор Блоков сопряжения.

Скачать прайс-лист датчиков с информацией по наличию и остаткам на складе можно здесь.

Отправка датчиков осуществляется во все регионы России.

Описание

Блок сопряжения обеспечивает:

1. Гальваническую развязку датчика с исполнительным устройством.

2. Преобразование слаботочного сигнала датчика в выходной сигнал оптрона для управления исполнительным устройством с одновременной индикацией замкнутого состояния выхода.

3. Инверсию состояния выхода канала установкой перемычки.

4. Контроль исправности датчика и линии связи с датчиком (КЗ, обрыв провода).

5. Световую индикацию и размыкание выходов рабочего канала при обнаружении в ней неисправности.

6. Формирование сигнала “АВАРИЯ” и размыкание контактов аварийного канала при неисправности в рабочем канале.

Блок сопряжения BC N4-1E-3R-AE-AC110 предназначен для питания индуктивных бесконтактных особовзрывобезопасных датчиков и преобразования слаботочного аналогового сигнала, поступающего от датчика, в сигнал оптрона для управления исполнительными устройствами.

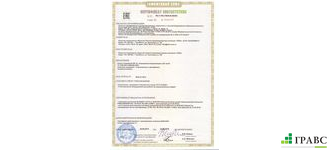

Сертификат соответствия № РОСС RU.ГБ04.В01396 от 21.04.2010г.

Разрешение Гостехнадзора России № РРС 00-041196 от 22.11.2010г.

Характеристики

Основные атрибуты
Производитель	Теко
Страна производитель	Россия
Дополнительные характеристики
Номинальное напряжение питания, Uном.	110 В AC
Кол-во подключаемых выключателей	1...4
Диапазон рабочих температур	-0°С...+60°С
Кол-во релейных выходов	3
Кол-во электронных выходов	1
Тип аварийного выхода	Оптрон
Номинальный ток выключателя	2,2 мА
Порог срабатывания	1,55...1,75 мА
Порог срабатывания аварийной защиты (короткое замыкание)	>6 мА
Порог срабатывания аварийной защиты (обрыв провода выключателя)	<0,1 мА
Размер корпуса, мм	100x75x110
Сопротивление линии между выключателем и блоком	<=50 Ом
Сопротивление нагрузки выключателя	1 кОм
Способ крепления	На DIN рейку
Номинальное напряжение на выключателе	8,2 В
Допустимое напряжение на выходе (оптрон/оптопара)	50 В DC
Допустимое напряжение на выходе (реле)	240 В AC / 60 В DC
Допустимый ток нагрузки (/реле)	1 А (cos f=0,7)
Допустимый ток нагрузки (оптрон/оптопара)	50 мА
Масса	0,4 кг
