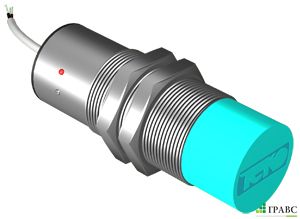

Датчик уровня CSN E81A5-11G-20-LZ
Датчик уровня CSN E81A5-11G-20-LZ

Датчик уровня CSN E81A5-11G-20-LZ

по запросу

Выключатель ёмкостный бесконтактный (датчик) CSN E81A5-11G-20-LZ предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах.


Скачать прайс-лист датчиков с информацией по наличию и остаткам на складе можно здесь.


Или скачайте каталог емкостных датчиков в формате pdf (1,3мб).


Отправка датчиков осуществляется во все регионы России.

Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.


Характеристики

Основные атрибуты
Производитель Теко
Страна производитель Россия
Дополнительные характеристики
Принцип измерения Ёмкостный
Размер корпуса, мм М30х1,5х93
Способ установки в металл Невстраиваемый
Номинальный зазор, мм 20 мм
Рабочий зазор, мм 0...16 мм
Диапазон рабочих напряжений, Uраб. 20...250 В / 20...320 В AC/DC
Материал корпуса Д16Т
Тип контакта / Структура выхода Замыкающий
Комплексная защита Есть
Рабочий ток, Iраб. 10...500 мА
Максимальный ток, Imax при t=20 мс 3 A f=1 Гц
Остаточный ток <=5 мА
Падение напряжения при Imax, Ud <=5 В
Частота переключения, Fmax <=25 Гц
Гистерезис 5...20%
Диапазон рабочих температур -25°С...+75°С
Степень защиты по ГОСТ 14254-96 IP65
Световая индикация Есть
Заземляющий вывод Есть
Присоединение / Подключение Кабель 3х0,34 кв. мм
