Индуктивный взрывозащищенный датчик SNI 01-2-D-P12 резьба М12х1
1635
Выключатели индуктивные взрывозащищенные SNI 01-2-D-P12 в соответствии со стандартом «NAMUR» являются двухпроводными индуктивными взрывозащищенными датчиками постоянного тока с изменяемым выходным сопротивлением.
Индуктивные бесконтактные взрывобезопасные датчики (выключатели) предназначены для работы в промышленном оборудовании в условиях особовзрывоопасной зоны. Датчики относятся к особовзрывобезопасному электрооборудованию и имеют маркировку взрывозащиты по ГОСТ Р 52350.11-2005:
Принцип действия индуктивных датчиков: при приближении металлического объекта воздействия к активной поверхности ток через датчик изменяется по величине от 5 до 0,5 мА. При значении тока менее 1,0 мА датчик активирован, при значении тока более 2,2 мА - не активирован.
При установке в искровзрывоопасной зоне датчики должны применяться совместно со связанным электрооборудованием, имеющим вид взрывозащиты «искробезопасная электрическая цепь уровня ia» согласно ГОСТ Р 30 85210-2002.
Технические характеристики:

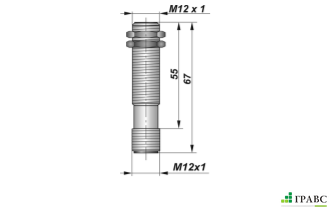

Типоразмер | M12Х1 |
Расстояние действия номин. | 2 мм |
Расстояние действия гарант. | 0...1,6 мм |
Частота переключения макс. |
900 Гц |
Функция переключающих элементов | NAMUR NC |
Напряжение питания | 7,7...9В |
Напряжение питания номин. | 8,2 В |
Пульсация питающего напряжения | не более 10% |
Знач. тока выкл-ля без воздействия | более 2,2 мА |
Знач. тока выкл-ля при воздействии | не более 1,0 мА |
Нормир. значение сигнала на вкл. | 1,8 мА |
Нормир. значение сигнала на откл. | 1,5 мА |
Сопротивление нагрузки выключ. | 500...1000 Ом |
Номин. сопротив нагрузки выкл. | 1000 Ом |
Гистерезис | не более 15% |
Температура окружающей среды | -25...+75ºС |
Степень защиты по ГОСТ 14254-96 | IP67 |
Способ подключения | разъем |
Материал корпуса | Л63, Д16Т, 12Х18Н10Т, полиамид ПА6 |
Способ монтажа | невыносной |
