880 руб.

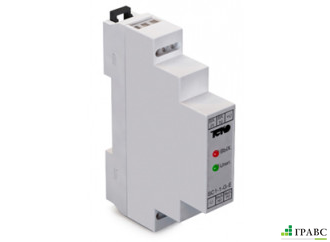

Преобразователь сигнала SC1.
Основные
Производитель ТЕКО
Страна производитель Россия
В связи с обновлением сайта, актуальную цену уточняйте при заказе.
Отправка датчиков осуществляется во все регионы России.
Преобразователь сигнала предназначен для упрощения и облегчения вашей работы! Имея в наличии бесконтактный выключатель с любым выходным сигналом, вы можете адаптировать его под конкретную задачу, не меняя схему подключения.
Преобразователь сигнала обеспечивает:
- Преобразование выхода PNP в NPN;
- Преобразование выхода NPN в PNP;
- Преобразование Замыкающего выхода в Размыкающий;
- Преобразование Размыкающего выхода в Замыкающий;
- Формирования функции «Исключающее ИЛИ» (при подключении двух датчиков);
- Комплексную защиту от короткого замыкания, от неправильного подключения питания, от выбросов напряжения.
| Формат, мм | 90х64х17,5 |
| Способ монтажа | DIN рейка |
| Диапазон рабочих напряжений, Uраб. | 10...30В DC |
| Номинальное напряжение питания, Uном. | 24В |
| Рабочий ток (ток нагрузки), не более, Iраб. | 500 мА |
| Входное сопротивление | 3000...5000 Ом |
| Уровень пульсации питающего напряжения | <67% |
| Время реакции | 5...100 мкс |
| Диапазон рабочих температур | -45°C...+65°C |
| Световая индикация срабатывания (включение выхода) | Есть (красный индикатор) |
| Световая индикация питания | Есть (зеленый индикатор) |
| Тип контакта NO | Замыкающий |
| NC | Размыкающий при инверсии |
| Структура выхода ― разнополярный | 1PNP, 1NPN |
| Сопротивление выходное | 4700 Ом |
| Наличие защиты от обратной полярности | Есть |
| Комплексная защита | Есть |
| Емкость нагрузки | <0,47 мкФ |
| Защита от противоЭДС индуктивной нагрузки | Есть |
| Материал корпуса | Пластмасса |
| Присоединение | 0,5...1,5мм2 |
| Степень защиты по ГОСТ 14254-96 | IP20 |
| Масса (кг) | 0,1 |

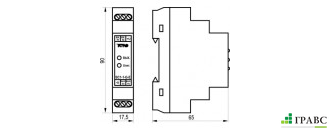

Габаритный чертеж
Схемы подключения
