Модуль релейный MR0-24 предназначен для преобразования электронного выхода фотобарьера в релейный выход для коммутации нагрузки.
Модуль релейный может использоваться для преобразования электронного выхода 3-х проводных бесконтактных выключателей постоянного тока (индуктивных, емкостных, оптических и др.) в релейный выход.
Технические характеристики
Вход:
Напряжение питания
(24±15%)В DC
Сигнал управления от фотобарьера (датчика)
(24±15%)В DC
Выход:
Количество релейных выходов
1 (искрогасящий)
Тип контакта
переключающий
Коммутируемое напряжение, не более
240 В AC (cosφ = 0,7) 60 В DC
Коммутируемый ток, не более
2 А
Механические:

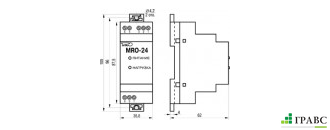

Размеры, мм
35,8x87,5x62
Масса, кг
0,2
Степень защиты по ГОСТ 14254-96
IP20
Окружающая среда:
Рабочая температура и влажность
от -25°C до +75°C, от 20 до 90%
Температура хранения и влажность
от -20°C до +85°C, от 10 до 95%
Вибрации
10-500Гц; 2g;
Конструкция и принцип действия релейного модуля:
Модуль релейный изготавливается в пластмассовом корпусе с креплением на DIN-рейку. Корпус состоит из двух частей, соединяемых между собой при помощи защелки.
Крепление модуля релейного на DIN-рейке обеспечивается за счет фиксатора, входящего в комплект поставки.

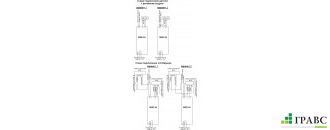

Для соединения с первичной сетью и нагрузкой модуль релейный оснащен группой клеммных соединителей (под винт), расположенных на верхней и нижней гранях корпуса.
