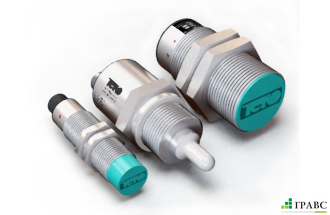

Типовые емкостные датчики


Основные атрибуты

Производитель ТЕКО

Страна производитель Россия


Отправка датчиков осуществляется во все регионы России.

Емкостные датчики используются в системах управления технологическими процессами во многих отраслях промышленности. Датчики применяют для обнаружения, подсчета и позиционирования металлических и неметаллических объектов, а также для контроля уровня жидкости и сыпучих веществ в резервуарах.


По сравнению с индуктивными датчиками, емкостные бесконтактные выключатели обладают преимуществами:

  • регистрируют электропроводящие и неэлектропроводящие материалы в твердом, порошкообразном или жидком состоянии: стекло, керамику, пластмассу, древесину, бумагу, картон, масло, воду, химические вещества;
  • работают через неметаллические материалы (например, пластмассу или стекло) при контроле уровня наполнения резервуара.


Емкостные датчики ТЕКО соответствуют санитарно ― эпидемиологическим нормам имеют гигиенический сертификат. Поэтому возможно применение емкостных датчиков гигиенического исполнения в контакте с пищевыми продуктами.


Типовые характеристики емкостных датчиков:

  • Различные конструктивные исполнения от М12 до Ø55 мм.
  • Напряжение питания 10...30В DC, 20…250В/20…320В DC/AC.
  • Материал корпуса: алюминий, пластмасса, нержавеющая сталь, никелированная латунь, фторопласт.
  • Типовой диапазон температур -25 …+75°С;
  • Низкотемпературное исполнение -45 ... +65°С;
  • Высокотемпературное исполнение -15 ... +105°С
  • Регулировка расстояния срабатывания.
  • Наличие задержки срабатывания и/или отключения.
  • Взрывобезопасные емкостные датчики NAMUR.
  • Возможность работы в условиях повышенного давления до 20МПа.
  • Степень защиты IP67, IP68.


Возможно изготовление специальных исполнений емкостных датчиков: стойких к агрессивным условия окружающей среды, перепадам температуры, высокому давлению и т. д.


Принцип действия емкостных датчиков

Между датчиком и окружающей средой существует электростатическое поле. Датчик работает на определение изменения емкости в этой цепи. Между окружающей средой и датчиком существует электростатическое поле, при изменении емкости в данном поле (при попадании в поле любого объекта) происходит срабатывание.


Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.


Датчик настроен на номинальный зазор при срабатывании от металлической пластины. При использовании объекта воздействия из диэлектрических материалов рабочий зазор изменится и будет зависеть от диэлектрической проницаемости материала объекта воздействия. В случае необходимости можно подстроить чувствительность датчика на требуемый зазор.


Скачать прайс-лист датчиков с информацией по наличию и остаткам на складе можно здесь.


Вы можете подобрать типовой емкостный датчик по параметрам.


Или скачайте каталог емкостных датчиков в формате pdf (1,3мб).
