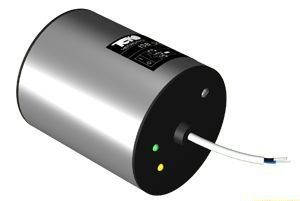

Индуктивные бесконтактные выключатели переменного/постоянного тока

Индуктивные бесконтактные выключатели переменного/постоянного тока продажа в Санкт-Петербурге и России.

Ниже представлены несколько вариантов изделий, в продаже большой выбор Индуктивных датчиков.

Для измерения переменного тока датчики используют принцип изменения магнитного поля, создаваемого переменным током, измеряя амплитуду и частоту изменения магнитного поля для определения величины и частоты переменного тока. Датчики для измерения постоянного тока измеряют магнитное поле, создаваемое постоянным током, и преобразуют его в значение тока.

Индуктивные выключатели

Реагируют только на металл, принцип их действия основывается на изменении амплитуды колебаний генератора при внесении в чувствительную зону металлических, магнитных, ферромагнитных и аморфных материалов определенных размеров. При подаче питания в области чувствительной поверхности образуется изменяющееся магнитное поле, которое наводит во внесенных в зону материалах вихревые токи, приводящие к изменению амплитуды колебаний генератора. Далее вырабатывается аналоговый выходной сигнал, величина которого изменяется от расстояния между устройством и контролируемым предметом.

Бесконтактные выходные выключатели

Реагируют на приближение металлических объектов, позволяя обнаружить металлический объект расстоянии, не соприкасаясь с ним.

Основная отличительная особенность - нечувствительность к неметаллическим объектам за исключением ферритов.

Конструкция индуктивного датчика:

• Чувствительный элемент датчика (электромагнитная система) - часть генератора, представляющая собой катушку индуктивности, которая помещена в магнитопровод диаметром от 3,3 мм до 150 мм,
• Диэлектрический колпачок, который закрывает ферритовый сердечник (торцевая часть - чувствительная поверхность). Область перед ней - зона чувствительности датчика, сконцентрировано магнитное поле, которое распространяется на половину диаметра датчика,
• Генератор, вырабатывающий электрические колебания и формирующий переменное электромагнитное поле,
• Катушка индуктивности и конденсатор для накопления заряда и энергии электрического поля, образующие колебательный контур. Генератор вырабатывает незатухающие синусоидальные колебания, в нём образуются вихревые токи при попадании металлического объекта в зону чувствительности датчика, создающие встречный магнитный поток, который демпфирует колебания контура. Т.е. чем ближе металлический объект к чувствительной поверхности датчика и чем больше его размеры, тем сильнее затухание,
• Детектор, преобразующий изменение высокочастотных колебаний генератора в изменение постоянного напряжения,
• Пороговое устройство, сравнивающее переданное демодулятором напряжение с заранее установленным порогом срабатывания. При достижении порога формируется логический сигнал вкл. или выкл, и пороговое устройство преобразует аналоговый сигнал детектора в дискретный,
• Выходной усилитель, увеличивающий мощность выходного сигнала до необходимого значения для передачи последующим устройствам. Это могут быть транзисторы, тиристоры, электромагнитные и твердотельные реле, оптроны и специализированные микросхемы,
• Основа индуктивных датчиков - электромагнитная система, генератор, демодулятор, пороговое устройство и выходной усилитель.

Скачать прайс-лист датчиков с информацией по наличию и остаткам на складе

Отправка датчиков осуществляется во все регионы России.
