Датчики для контроля поворотной запорно-регулирующей арматуры

по запросу руб.

Купить в 1 клик

Датчики для контроля поворотной запорно-регулирующей арматуры

продажа в СПб и России от компании ГРАВС.

Основные

Производитель ТЕКО

Страна производитель Россия

Отправка датчиков осуществляется во все регионы России.

Датчики для контроля поворотной запорно-регулирующей арматуры

продажа в СПб и России от компании ГРАВС.

Основные

Производитель ТЕКО

Страна производитель Россия

Отправка датчиков осуществляется во все регионы России.

Описание

Контроль позиции привода поворотного клапана или задвижки ― весьма распространенная задача в нефтехимической, химической и пищевой отрасли.

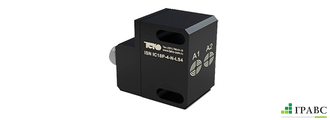

По запросу одного из своих постоянных клиентов, следуя курсу на импортозамещение компания «Теко» разработала и запустила в производство датчики контроля положения поворотных задвижек ISN IC18P и ISN IT18P.

Данные датчики представлены в номенклатуре некоторых зарубежных производителей сенсорики таких как IFM (серия датчиков «IND») и Turck (серия датчиков «Ni4»). Одним из ограничений к их применению на территории РФ, кроме высокой цены, является то, что взрывобезопасные исполнения не имеют сертификата соответствия требованиям взрывозащиты Таможенного союза ЕАЭС.

Датчики данной линейки представляет из себя сдвоенный индуктивный датчик с двумя чувствительными зонами смещенным по высоте относительно плоскости крепления к поворотному приводу. Датчики реагирует на насадку-активатор. Насадка-активатор устанавливается непосредственно на вал привода. Вал должен соответствовать VDI/VDE 3845 ― ISO 5211. Активатор имеет две металлических мишени, расположенные с радиальным смещением 90 градусов, а также смещением по высоте. Мишени воздействуют на нижнюю или верхнюю сенсорные зоны датчика в зависимости от положения клапана ― «открыто» или «закрыто».

Контроль позиции привода поворотного клапана или задвижки

Крепежные отверстия датчика соответствуют координатам отверстий на плоскости крепления привода по VDI/VDE 3845 ― ISO 5211, что обеспечивает простоту монтажа.
Датчик оснащен индикацией срабатывания.

Датчик разработан во взрывобезопасном и общепромышленном исполнении (Uпит=10...30V DC), с разъемом (ISN IC18P) и клеммником (ISN IT18P).
Под заказ доступно исполнение с кабелем или фитингом.

Датчиками Теко ISN IC18P и ISN IT18P вы можете заменить:

датчики IFM: IND3007DBPKG, IND3004DBPKG, IND2004DARKG, IND3004UBPKG, IND2004DN/BS, IND2004DN/US, IND2004DN/10M/1D/1G/2G, IND2004DN/1D/1G/2G.
датчики TURCK: NI4-DSU35TC, NI4-DSU35, NI4-DSC26.

Технические характеристики
Маркировка датчика	ISN IC18-41P-4-LS4	ISN IC18P-4-N-LS4	ISN IT18P-4-N-L
Габаритные размеры, мм	40х26х38		40х30х69
Способ установки в металл	Невстраиваемый
Номинальный зазор (сталь нержавеющая)	4 мм
Рабочий зазор (сталь нержавеющая)	0...3,2 мм
Номинальное напряжение питания постоянным током, Uном.	24 В DC	8,2 В
Напряжение питания, Uраб.	10...30 В DC	7,7…9,0 В
Пульсация питающего напряжения	≤15%	≤10%
Выходной ток с недемпфированным генератором (при отсутствии контролируемого объекта), Iнд	-	2,2мА≤Iнд ≤6,0 мА
Выходной ток с демпфированным генератором	-	0,1мА≤Iд ≤1,0 мА
Входное сопротивление согласующего усилителя	-	500…1000 Ом
Номинальное входное сопротивление согласующего усилителя	-	1000 Ом
Добавочное сопротивление между выключателем и усилителем	-	0…50 Ом
Выходной сигнал: ― на включение ― на отключение	-	≥1,8 мА ≤1,5 мА
Гистерезис	<15%
Частота переключения, Fmax	1800 Гц
Диапазон температуры окружающей среды	- 25ºС≤ Tamb ≤+75ºС		-25º С ≤ T amb ≤ +60º С
Материал корпуса	Полиамид
Присоединение	Соединитель CS S19; CS S20; CS S25, CS S254- 3; CS S255-3		Клеммы (диаметр кабеля 8…12,5 мм; макс. сечение жил кабеля 1,5 мм²)
Степень защиты по ГОСТ 14254-96	IP67
