Датчики уровня  жидкости и сыпучих материалов

Датчики уровня жидкости и сыпучих материалов

по запросу

Датчики уровня  жидкости и сыпучих материалов продажа в СПб и России от компании Грандвитастрой.


Отправка датчиков осуществляется во все регионы России.

Датчики уровня:

  • Емкостные датчики уровня
  • Магниточувствительные датчики уровня

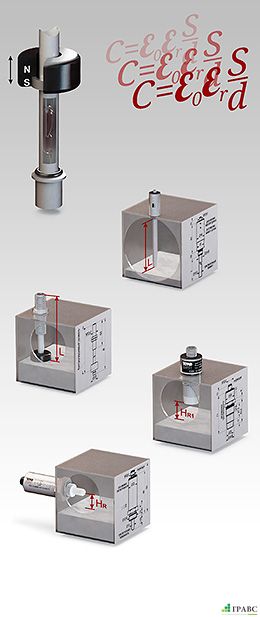

С помощью емкостных датчиков можно контролировать уровень как сыпучих, так и жидких веществ.


Типовые варианты применения емкостных датчиков уровня:


1. Контроль уровня без контакта со средой.
В таком случае, между датчиком и измеряемой средой используют защитную диэлектрическую перегородку, например на контролируемом уровне вырезают окно (люк), в которое устанавливают перегородку из диэлектрика (стекло, оргстекло, фторопласт). Датчик устанавливают напротив перегородки. Толщина перегородки должна быть значительно меньше расстояния срабатывания датчика. Если резервуар изготовлен из диэлектрика, то контроль уровня материала емкостным датчиком возможен через стенку самого резервуара.


2. Контроль уровня в контакте со средой.
При таком применении чувствительная поверхность датчика контактирует со средой. Для данного способа установки нами разработана специальная серия датчиков встраиваемых в резервуар, с выносной (штырьевой) чувствительной поверхностью. Датчик закрепляют на стенке или крышке резервуара, либо на трубопроводе так, чтобы чувствительный элемент был погружен в контролируемую среду. Таким образом можно контролировать наличие жидкости в процессах, где ее отсутствие может вызвать аварийную ситуацию.

Для непрерывного измерения уровня жидкостей разработана группа емкостных датчиков уровня с аналоговым сигналом 4...20мА. Чувствительный элемент датчика погружают в контролируемую среду, ток на выходе датчика меняется пропорционально изменению уровня жидкости.


Возможные исполнения емкостных датчиков уровня:

  • Для работы в среде высокого давления (до 20МПа);
  • Различные диапазоны рабочих температур: высокотемпературные до + 105°С, низкотемпературные от -60°С;
  • Особо взрывобезопасное исполнение NAMUR.


Поплавковые (магниточувствительные) датчики уровня обладают простой и надежной конструкцией, служащей залогом точности и стабильности работы.
Принцип работы поплавкового датчика уровня прост: главная составляющая ― поплавок с магнитом внутри, свободно движущийся по вертикальной трубке в соответствии с уровнем жидкости. Когда жидкость поднимается до намеченной точки, происходит контакт магнита с закрепленным выше герконом, датчик срабатывает.


Варианты исполнения поплавковых датчиков уровня жидкости ТЕКО

Серия DUG1 DUG2 ZDU (Zсм)
Кол-во контролируемых уровней 1 до 7
Максимальный уровень, мм 1400 1500
Материал корпуса Д16Т Л63 Возможны различные
варианты крепления
Минимальное расстояния между уровнями, мм - 40
Рабочая температура, °C -40°C…+80°С -60°C…+125°С





Изготовленные под заказ датчики уровня удовлетворят любые требования по крепежу и количеству контролируемых уровней жидкости.


Скачать прайс-лист датчиков с информацией по наличию и остаткам на складе можно здесь.


Или скачайте каталог датчиков уровня в формате pdf (1мб).
