Датчик герконовый DGM16-NO/NC-DC-3-PL (Lкаб=3м, без индикации) с внутренней магнитной системой предназначен для контроля наличия металлического объекта, ферромагнетика (мишени). Контакты геркона замыкаются (размыкаются) при наличии мишени, управляя исполнительным устройством. Является элементом автоматизированных систем управления технологическими процессами. Предназначен для работы во взрывобезопасной среде, не содержащей агрессивных газов и паров в концентрациях, приводящих к разрушению материала корпуса.
Принцип действия:
Датчик имеет магнитную систему с герконом, в качестве активного элемента. Ферромагнитные контакты геркона замыкаются (размыкаются) при смещении магнитного потока внутренней магнитной системы мишенью.
Технические характеристики:

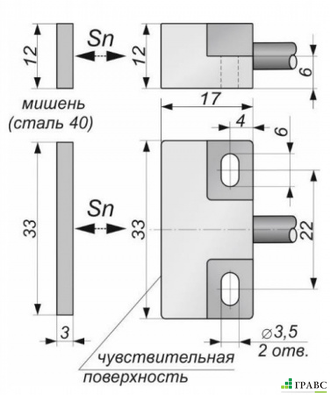

Типоразмер корпуса, мм
Прямоугольный, 33х17х12
Номинальное расстояние переключения, Sn, мм
5… 10*
Функция коммутирующего элемента (маркировка)
NO/NC
Схема подключения выводов (маркировка)
DC
Рабочая температура окружающей среды, °С
-25…+75
Способ подключения
Кабель
Длина кабеля, м
3
Степень защиты по ГОСТ 14254-2015
IP 67
Максимальная частота переключения, Гц
100
Тип кабеля
ПМВ 3x0,12 мм²
Материал корпуса датчика
Пластмасса
Максимальное коммутируемое напряжение, В
30[DC]
Максимальный коммутируемый ток, А
0,5
Количество срабатываний (в зависимости от режима эксплуатации)
