Индуктивный выключатель с «поворотной головкой»

Индуктивный выключатель IT12 имеет поворотную головку, которая позволяет менять направление чувствительной поверхности. Это дает возможность адаптировать конструкцию датчика к каждой конкретной задаче.

Датчик ISN IT12 является аналогом датчиков BES 517-132-M3-H и ВБИ-П40-120К.

Перед монтажом необходимо выполнить ориентацию чувствительного элемента в соответствии с рис. 1 с помощью поворотного головки датчика:

- для перевода чувствительной поверхности с торца датчика на боковую поверхность необходимо отвернуть два винта А крепления головки датчика и, развернув ее на 180°, закрепить винтами А.

- для разворота чувствительной поверхности датчика ослабить винт Б крепления головки и повернуть ее кратно 90° в нужное положение, затянуть винт Б. Примечание: Для исключения перекручивания соединительного кабеля разворот головки рекомендуется выполнять на угол не более 180°.

Паспорт на индуктивный выключатель с «поворотной головкой» ISN IT121P-31N-20-LZ находится здесь.

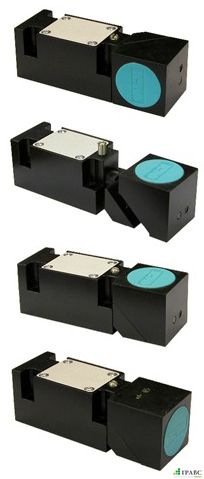

Варианты поворота головки с чувствительной поверхностью

Рис. 1

Габаритный чертеж ISN IT12P-31P-20-LZ

Схема подключения ISN IT12P-31P-20-LZ
