Сигнализатор уровня СУ1-Р1Щ

Сигнализатор уровня СУ1-Р1Щ

по запросу

Сигнализатор уровня СУ1-Р1Щ продажа в СПб и России от компании Грандвитастрой.


Отправка датчиков осуществляется во все регионы России.

Прибор СУ1-Р1Щ предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких или сыпучих веществ в различного рода резервуарах, емкостях, контейнерах и т.п.

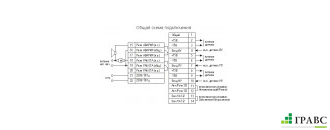

Контроль уровня осуществляется при помощи трех, подключаемых к входам прибора, датчиков, которые устанавливаются пользователем в резервуаре на заданных условиями технологического процесса отметках: нижней, промежуточной и верхней. Для визуального контроля уровня в резервуаре на лицевой панели прибора предусмотрены три светодиодных индикатора, засветка каждого из которых осуществляется при срабатывании соответствующего датчика.


В качестве входных датчиков могут быть применены:

  • бесконтактные датчики с выходными ключами p–n–p, n-p-n -типа;
  • механические контактные устройства (герконовые датчики уровня).


Тип применяемых датчиков определяется пользователем, исходя из физико-химических свойств контролируемого рабочего вещества.


Для управления технологическим оборудованием прибор оснащен двумя встроенными электромагнитными реле.


Одно из реле предназначено для управления электроприводом исполнительного механизма (электрического насоса, электромагнитного клапана и т.п.), выполняющего в системе функции регулятора по поддержанию заданного уровня. Работа этого реле может осуществляться как в автоматическом режиме (по сигналам датчиков нижнего и промежуточного уровней), так и по командам оператора (от встроенных кнопок ручного управления). Алгоритм работы реле в автоматическом режиме задается пользователем, исходя из способа, которым регулятор должен осуществлять поддержание уровня: заполнение резервуара или его опорожнение.


Другое реле предназначено для формирования аварийного сигнала при достижении рабочим веществом предельного верхнего уровня.


Технические характеристики
Номинальное напряжение питания прибора 220В 50Гц
Потребляемая мощность, не более 4 VA
Допустимые отклонения напряжения питания от номинального значения –15 %...+10 %
Количество каналов контроля уровня 3
Типы датчиков бесконтактные датчики с выходными ключами p–n–p -типа; механические контактные устройства
Количество релейных выходов, тип контакта 2 (переключающий)
Источник питания бесконтактных датчиков:
– напряжение источника питания 12 ± 1,2 В DC
– суммарное потребление всех подключенных датчиков (1…3шт.), не более 30мА
Ток нагрузки, не более 1A (cos φ =0,7)
Напряжение на нагрузке, не более 240V AC; 60V DC

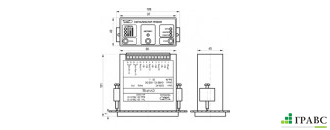

Габариты прибора (96х48х100) мм
Степень защиты корпуса по ГОСТ 14254-96:
– со стороны лицевой панели. IP54
– остальное IP20
Масса прибора, не более 0,4 кг
