Фотобарьеры EOS4, Тип 4

Фотобарьеры EOS4, Тип 4

по запросу

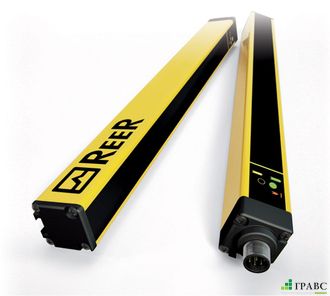

Фотобарьеры EOS4, Тип 4 — прогрессивная разработка в области оптоэлектронных завес безопасности


EOS4 – семейство компактных фотобарьеров, изготовленных в корпусе сечением 28×30 мм., имеющее минимальную «слепую» зону, предназначенное для защиты любого оборудования, особенно, с ограниченным пространством для размещения защитных устройств.

Благодаря малой «слепой» зоне, EOS4 обеспечивает разрешение 30 мм. на плоскости, и 40 мм. при расположении устройства под 90 градусов к другому фотобарьеру.


Семейство EOS4 включает серии X и XH со встроенными функциями управления: ручной или автоматический запуск/перезапуск, EDM – мониторинг внешнего контактора, а также, серии A и AH с автоматическим перезапуском.


Имеющиеся модели:

  • для работы в потенциально взрывоопасных средах. ATEX маркировка взрывозащиты: Газ II 3G Ex nA IIC T6 Gc Пыль II 3D Ex tc IIIC T 60°C Dc;
  • с разрешением 14 и 20 мм. для обнаружения пальца;
  • с разрешением 30 и 40 мм. для обнаружения руки и кисти руки;
  • с разрешением 50 и 90 мм. для обнаружения присутствия в опасной зоне;
  • с разрешением 90 мм. и модели 2-3-4 луча для контроля доступа;
  • модели MASTER/SLAVE для каскадного подключения до 3-х фотобарьеров.


Общие технические характеристики:

  • Переключаемый диапазон сканирования для версий X и A: 4 или 12 м.; 3 или 6 м. (для разрешения 14 мм.)
  • Переключаемый диапазон сканирования для версий XH и AH: 10 или 20 м.
  • Напряжение питания: 24В ± 20%
  • Два транзисторных PNP выхода безопасности с защитой от перегрузки и короткого замыкания
  • Соединения: для Излучателя и Приемника версии A – посредством 5-ти контактного разъема М12; для Приемника версии X – посредством 8-ми контактного разъема М12
  • Встроенная функция ручной или автоматический запуск/перезапуск (Версия X)
  • Встроенная функция EDM – мониторинг внешнего контактора (Версия X)
  • Модели MASTER/SLAVE для соединения до 3-х фотобарьеров
  • Светодиодные индикаторы для диагностики и отображения состояния устройства
  • Подавление оптической интерференции посредством переключения диапазона
  • Крепление за заднюю канавку
  • Максимальная длина кабеля между фотобарьером и реле безопасности: 50 м.
  • Отклоняющие зеркала для защиты периметров.


Световые завесы EOS4 идеальны для защиты:

  • Прессов
  • Пробивных и высечных штампов
  • Гильотин и ножниц
  • Роботизированных зон
  • Сборочных линий
  • Сборочных агрегатов, в т.ч. малого размера


Инновационные возможности EOS4 включают:
— Наименьшее сечение — 28 х 30 мм.

— Встроенные функции безопасности: самодиагностик, мониторинг внешних контакторов, автоматический или ручной перезапуск

— Минимальные невидимые области.


Основные характеристики:
— Высота защиты – от 160 до 1510 мм.

— Разрешение – 14, 20, 30, 40, 50, 90 мм.

— Дальность действия – 12, 20 м.

— Время срабатывания – 2,5…20 мс.
