Оптические датчики метки
Датчики метки или датчики контраста — это вид оптических датчиков, предназначенных для обнаружения контрастных а также полиграфических меток, нанесенных на однотонную поверхность.
Это свойство позволяет применять такие датчики для обнаружения наличия крышки на банке/ бутылке, наличия/ отсутствия наклеенной этикетки на изделии, для сортировки изделий по цветам и прочего. При этом цвет метки должен быть максимально контрастным относительно цвета фона.

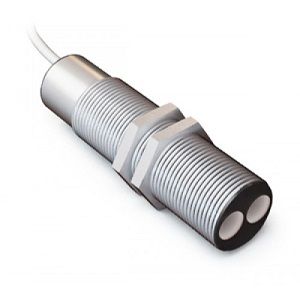

В датчиках метки и приемник и излучатель помещены в один корпус, такие датчики относятся к диффузному типу, а отличие от разнесенной оптики.
Луч света, направленный излучателем, отражается от объекта (метки) и возвращается в приемник. При достаточном контрасте метки и фона, датчик обнаруживает метку.
Идеальный уровень контраста когда метка чёрная, фон белый или наоборот. Если фон цветной, а метка чёрная, нужно применять датчик с излучением в цвет фона. Красный фон — датчик с красным цветом излучения, и т. п. Когда есть белая метка на цветном фоне, то следует подобрать датчик с цветом излучения, являющимся дополнительным к цвету фона. К красному фону дополнительным будет голубой цвет излучения, к желтому фону — синий, к зеленому фону — пурпурный.

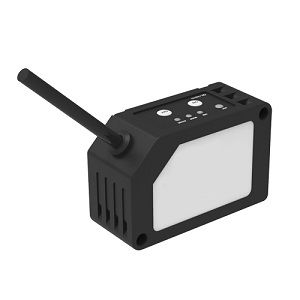

Датчики метки отечественного производителя «ТЕКО» излучают белый, красный, желтый, зеленый, голубой цвета. Форма метки подходит любая - круг, овал, квадрат, треугольник, вплоть до полоски и точки.
Датчик работает в двух режимах — режим «настройка» и режим «работа». В режиме настройки в полуавтоматическом режиме измеряются уровни отраженного света от меток и отдельно от фона. Затем производится автоматическое вычисление порога обнаружения метки (происходит обучение датчика).
В рабочем режиме при движении метки относительно чувствительной поверхности датчика на его нагрузке создается импульс напряжения, длительность которого пропорциональна величине метки в направлении движения.
Датчики метки ТЕКО обладают следующими характеристиками:
- Максимальное расстояние обнаружения - 30 мм,
- Частота оперирования макс. до 500 Гц,
- Ток нагрузки может доходить до 2 А,
- Рабочие температуры датчиков метки от -25°C до +70°C,
- Датчик устойчив к помехам от частотных регуляторов,
- Контрастность фона относительно метки — 30,
- Цвет излучения: белый, красный, желтый, зеленый, синий.
Такие датчики могут использоваться как с объектами с цветной меткой, так и с малыми объектами, которые сами по себе будут являться «меткой».
Оптические датчики метки широко применяются в автоматических линиях упаковочной, печатной, текстильной, пищевой, парфюмерной, химической, фармацевтической промышленностей.
