При проведении строительных и ремонтных работ на протяжении многих веков мастера всегда полагались на разнообразные измерительные устройства.

Именно они помогали выявлять тончайшие дефекты в конструкциях, неизвестные человеческому глазу, а также обеспечивали контроль за уровнем жидкости, ровностью поверхностей и многим другим. Ранее в основном применялись простые механические приборы, но современные строители воспользуются передовым техническим оборудованием и высокочувствительными измерительными приборами, которые значительно облегчают их труд и гарантируют более высокое качество результатов.

Чтобы здания и сооружения были:

• Надежными,
• Прочными,
• Долговечными,
• Безопасными.

Применяется тщательный многоступенчатый контроль качества и безопасности уже на этапе изготовления строительных материалов.

Помимо выверенного состава и определенной технологии изготовления материалов для строительства очень важна стабильность производства — нельзя допускать никаких отклонений от количества сырья, температуры, влажности, последовательности и длительности тех или иных процессов и технологий изготовления. Иначе в произведенных строительных материалах могут возникнуть дефекты, отличия в качестве от партии к партии, что совершенно недопустимо в таком повышенно ответственном деле, как строительство.

Чтобы будущие кирпичи, блоки, железобетонные плиты перекрытий, тротуарные плитки и прочие материалы обладали необходимой прочностью, важно тщательно дозировать количество жидких составляющих, добавляемых в процессе производства изделий.

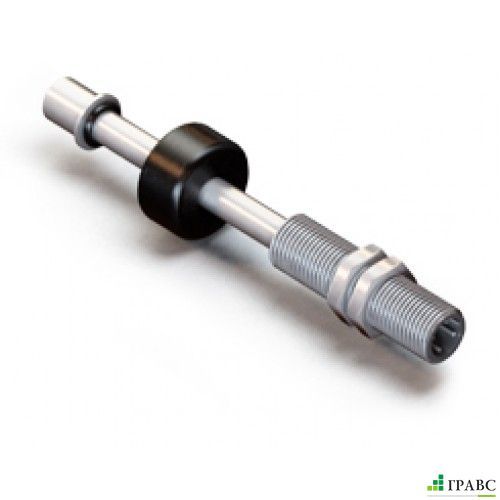

Для контроля уровня жидких компонентов поплавковые датчики уровня серии DUG 2.

Это магниточувствительные датчики, и на сегодняшний день это самый надежный и экономически выгодный способ сигнализации уровня разнообразных жидкостей, включая пенообразующие составы.

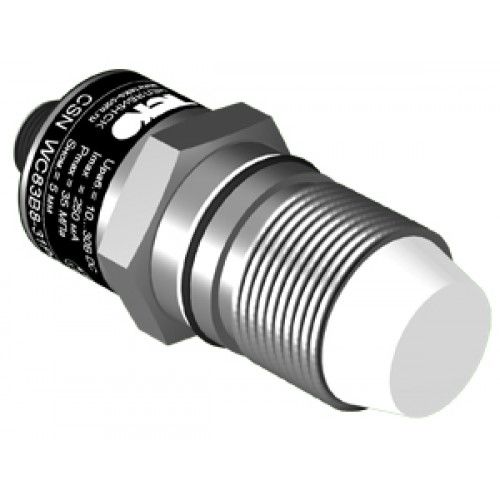

Емкостные датчики уровня серии CSN WC83B8:

• Для работы в среде высокого давления могут использоваться для контроля положения поршня цилиндра пресса при работе установки формовки тротуарной плитки.
• Эти датчики относятся к изделиям с повышенными эксплуатационными возможностями.

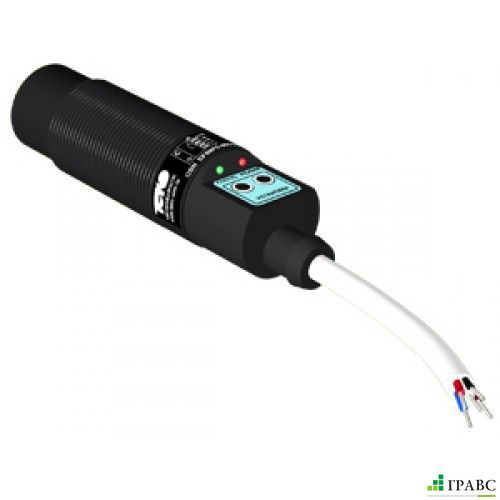

Программируемые емкостные датчики серии CSN EF89P5 для точного отслеживания процесса заполнения или опорожнения емкостей сыпучими или жидкими компонентами.

• Датчик может сигнализировать о достижении веществом определенного уровня заполнения бункеров, а так же для контроля присутствия/отсутствия диэлектрических и электропроводящих материалов (твердых, сыпучих, жидкостей).
• Датчик имеет функцию задержки включения/выключения при появлении/удалении контролируемого материала.

Система управления уровнем СУ1-Р1Щ разработана для контроля верхнего, среднего и нижнего уровня жидких и сыпучих веществ:

• Контроль уровня сигнализируется при помощи трех датчиков, подключаемых к входам прибора,
• Датчики закрепляются в резервуаре на заданных условиями технологического процесса отметках: нижней, средней и верхней,
• На лицевой панели прибора находятся три световых индикатора, при достижении уровнем вещества в резервуаре одной из трех отметок, световой сигнал покажет, какой именно уровень достигнут.

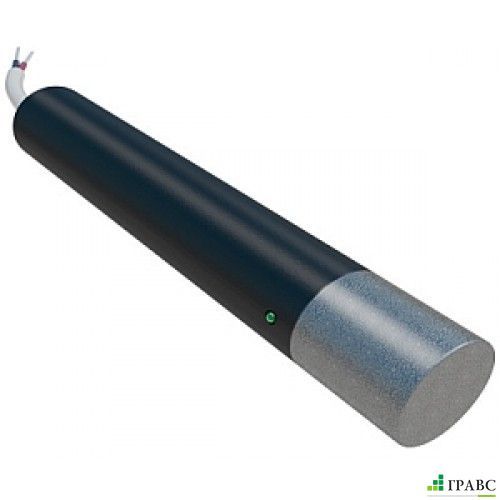

На производстве строительных материалов применяются датчики влажности и температуры SHT Z51P5-41P-LZ составе систем автоматического контроля и регулирования климатических услових в промышленных и складских помещениях, чтобы не допустить отсыревания, замерзания или перегрева как сырья, так и произведенной готовой продукции.

Компактные оптические датчики OS A45A(являются приёмником) в паре с Оптическими датчиками OY A45A(являются излучателем) подойдут для подсчета готовых готовых блоков, камней, кирпичей, плиток, ригелей и т.п. При соблюдении условий расположения приёмника и излучателя друг напротив друга происходит срабатывание при прохождении по конвейеру одной единицы строительной продукции.

Тщательный контроль на каждом этапе производства строительных материалов — дозирование сырья, соблюдение технологии, условий проихводства и хранения позволяет получить прочные, долговечные материалы со стабильно высоким качеством, которые можно без опаски использовать для возведения как одноэтажных построек, так и высотных сооружений.

Различные типа датчиков применяются не только при производстве строительных материалов, но также на строительных площадках и в дальнейшем при отслеживании состояния эксплуатируемых зданий.

Датчики угла наклона, или инклинометры:

• Используются на стройплощадках для контроля стабильности положения стрелы автокрана, отвала машины для уборки снека, ковша экскаватора,
• Для точного контроля позиционирования применяемой в строительстве техники, такой как экскаваторы, современные бульдозеры, автогрейдеры и другие машины, работающие на стройплощадках.

Они позволяют обеспечить точность при выполнении земельных работ, выравнивании поверхностей, а также контроле склонов и наклонов. Это особенно важно при подготовке площадей для строительства фундаментов, дорожных покрытий, засыпок и других инженерных работ.

Фотоэлектрические датчики - это устройства, которые используют световые сигналы (фотоны света, которые могут варьироваться от инфракрасного до ультрафиолетового спектра) для обнаружения и измерения различных объектов и свойств в промышленных процессах.

Они работают на основе фотоэлектрического эффекта, когда световой сигнал обнаруживается чувствительной зоной датчика и преобразуется в электрический сигнал.

Также эта группа датчиков называется оптическими датчиками или оптическими бесконтактными выключателями, поскольку для срабатывания устройства не нужен механический контакт с контролируемой зоной:

• Оптические датчики нужны для бесконтактного определения наличия или отсутствия, а также изменения положения объекта в зоне контроля датчика,

• Фотоэлектрические (оптические) датчики реагируют на непрозрачные и полупрозрачные объекты, на дым, пар, аэрозоли, оценивая параметры объекта.

Датчик состоит из источника излучения (излучателя) и приёмника излучения:

В моноблочных датчиках и приёмник и излучатель помещены в один корпус, а в двухблочных они разнесены каждый в отдельный корпус.

Излучатель создает оптическое излучение в пространстве, при попадании в зону контроля датчика объекта приёмник срабатывает на отраженный от объекта поток света или на прерывание этого потока.

Оптические датчики бывают раличных типов:

• Барьерные (тип Т); датчики типа Т могут применяться для контроля за линиями производства и упаковки, для определения уровня заполнения емкостей из прозрачных материалов, в системах входа-выхода и зонах повышенного риска.


Например, Оптический датчик-излучатель PSE-TM10DR-E3 работает в паре с Оптическим датчиком-приемником PSE-TM10DPBR-E3.

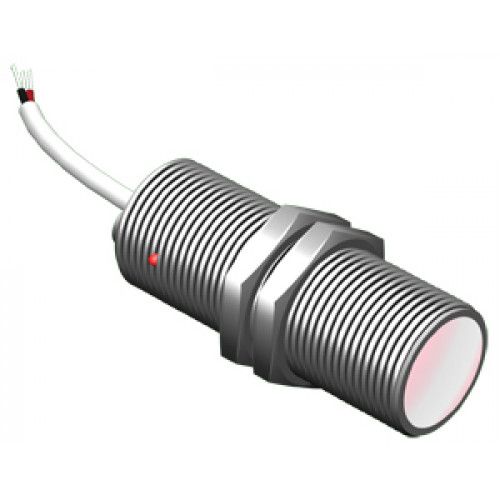

Оптический датчик-излучатель OY AC44A-2-10-PS4 работает в паре с Оптическим датчиком-приемником OS AC42A-32P-10-LZS4.

• Ретрорефлекторные (тип R); датчики рефлекторного типа применяются на конвейерах для подсчета движущихся по ним изделий.

Например, Оптический датчик PSE-PM3DPBR-E3 с поляризацией.

Оптический датчик OX IC41A-31P-1000-LES4-K состоит из излучателя и приемника, встроенных в корпус, с отражением от катафота.

• Диффузионные (тип D); отражателем служит сам контролируемый объект.

Оптический датчик PSE-BC100DNB-E3 является заменой многим импортным моделям фотоэлектрических датчиков.

К диффузионным относятся датчики метки (или датчики контраста) — это вид оптических датчиков, предназначенных для обнаружения контрастных, а также полиграфических меток, нанесенных на однотонную поверхность.

Такие датчики могут использоваться как с объектами с нанесенной цветной меткой, так и для маленьких объектов, которые сами по себе будут служить «меткой».

Например, Оптический датчик (оптический выключатель) метки SPM-TPR-RGB используется главным образом в упаковочных и печатных машинах для распознавания печатных меток, но подходят и для любых других случаев применения, основанных на разнице в контрасте и/или цвете.

• Разновидностью датчиков типа D являются датчики с подавлением фона, которые позволяют обнаруживать объект на строго определенном расстоянии.

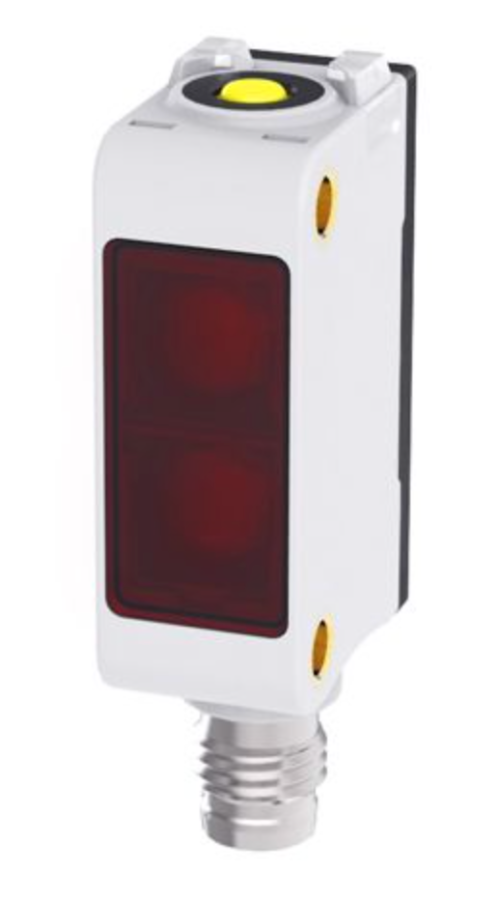

Например, Оптический датчик PSE-YC35DNBR с функцией подавления заднего фона, а также Оптический датчик PSR-YC10DNBR-E2 с той же нужной функцией.

Фотоэлектрические датчики широко применяются для различных производственных процессов

В добывающей и перерабатывающей промышленности, в жилищно-коммунальном хозяйстве, сельском хозяйстве, системах складирования и хранения и т.д.
Вот некоторые особенности фотоэлектрических датчиков в промышленности:

1. Обнаружение объектов: Фотоэлектрические датчики используются для обнаружения присутствия или отсутствия объектов в процессе производства. Они могут быть использованы для контроля направления движения, выявления наличия/ отстутствия объекта в заданной зоне или мониторинга скорости и частоты совершения определенных действий при работе оборудования.

2. Разнообразные технологии обнаружения: Фотоэлектрические датчики доступны в различных технологиях обнаружения, таких как прямое отражение, отражение от зеркала, пропускание и отражение от объекта, фокусировочные и другие. Каждая технология предоставляет свои преимущества и может быть выбрана в зависимости от конкретных требований приложения.

3. Различные режимы действия: Фотоэлектрические датчики могут работать в различных режимах действия, таких как ближнего, среднего или дальнего обнаружения. Это позволяет адаптировать датчики к конкретным условиям и требованиям приложения в промышленных процессах.

4. Надежность и стабильность: Фотоэлектрические датчики обеспечивают высокую надежность и стабильность работы в различных условиях. Они мало подвержены воздействию вибраций, шумов, электромагнитных полей или изменений окружающей среды, что обеспечивает точность и стабильность их функционирования.

5. Применимость в разных отраслях: Фотоэлектрические датчики имеют широкое применение в разных отраслях промышленности. Они используются в автоматизации производства, упаковке, фармацевтике, пищевой промышленности, логистике, автомобильной промышленности и других областях для контроля, сортировки, обнаружения и мониторинга процессов.

Примеры фотоэлектрических датчиков включают фотоэлектрические барьеры, фотоэлектрические датчики ближнего обнаружения, оптоволоконные датчики и др.

Фотоэлектрические датчики в промышленности играют важную роль в автоматизации и оптимизации производственных процессов. Они обеспечивают точное и надежное обнаружение объектов, улучшают производительность и качество производства, а также способствуют безопасности и эффективности рабочей среды.

Отечественный производитель ТЕКО существенно увеличил ассортимент оптических датчиков

И теперь мы можем предложить датчики в компактных прямоугольных, цилиндрических и комбинированных корпусах (совмещающих в своей конструкции как прямоугольные, так и цилиндрические).

В свете текущей ситуации импортозамещение является насущным вопросом на каждом производстве, и мы рады сообщить, что новые оптические датчики по своим размерам и характеристикам аналогичны популярным моделям производства: Sick, Omron, IFM, Turck, Leuze, Autonics, Pepperl+Fuchs и др.

Важные преимущества новой линейки оптических датчиков:

• компактные корпуса,
• есть поляризационный фильтр,
• функция подавления заднего фона

Расширение ассортимента оптических датчиков позволило расширить и список специфических задач, которые помогут решить наши датчики:

• обнаружение прозрачных объектов,
• обнаружение объектов с глянцевой бликующей поверхностью,
• обнаружение объектов вне зависимости от их цветовых характеристик и размера,
• определение наличия/отсутствия мелких предметов в упаковках (конфет, таблеток) и т.п.

Основные режимы работы оптических датчиков новой линейки:

• Барьерный - основанный на пересечение луча объектом, вошедшим в зону контроля датчика,
• Диффузный - отражение луча от объекта и возвращение отраженного луча на чувствительную поверхность датчика,
• Диффузный с незаменимой функцией подавления заднего фона (BGS),
• Диффузный широкоугольный,
• Ретрорефлекторный с поляризационным фильтром отражение от катафота.

Проверка прохождения пластин

Обычные диффузные датчики не обеспечивают надежное обнаружение пластины из-за различий в её цвете и бликующей поверхности.

Применение новых датчиков серии PSR-YC с подавлением заднего фона (BGS) позволяет быстро и безошибочно идентифицировать пластину, проходящую по конвейеру.

Обнаружение транспортного средства

Датчики серии PSR-TM барьерного типа применяются для обнаружения наличия автомобилей в гараже, имеют высокую степень защиты от воздействия внешних факторов IP67 и защиту от световых помех. Они дают надёжное и стабильное обнаружение даже в суровых условиях, где возможно налипание пыли и выпадение конденсата.

Классификация товаров по размерам

Датчики серии PSE-TM барьерного типа, установленные с краю конвейерной ленты в паре с оптическими датчиками диффузного типа, установленными над конвейерной лентой, позволяют осуществить идентификацию товара и классификацию его по размеру. Их быстрое реагирование и высокая точность сортировки позволяет намного увеличить скорость грузооборота на конвейере.

Обнаружение прохождения объектов с глянцевой поверхностью

Благодаря особо широкому углу обзора, малой слепой зоне и высокоточной настройке расстояния обнаружения датчики серии PSE-BC диффузного типа могут обнаруживать глянцевые бликующие объекты на глянцевом же фоне.

Проверка наличия деталей на сборочных линиях

На сборочной линии приходится контролировать наличие на конвейере деталей разного цвета и при этом игнорировать фоновый свет, отражённый от поверхности поддона. Для решения этой задачи идеально подойдут диффузные датчики серии PSE-YC с функцией подавления заднего фона, которые дают стабильное обнаружение деталей различной формы и цвета благодаря повышенной цветовой чувствительности.

Теперь, когда широкий ассортимент оптических датчиков ТЕКО пополнился датчиками в компактных корпусах с расширенными функциями, можно выбрать наиболее оптимальное решение для каждой задачи.

Датчики метки или датчики контраста — это вид оптических датчиков, предназначенных для обнаружения контрастных а также полиграфических меток, нанесенных на однотонную поверхность.

Это свойство позволяет применять такие датчики для обнаружения наличия крышки на банке/ бутылке, наличия/ отсутствия наклеенной этикетки на изделии, для сортировки изделий по цветам и прочего. При этом цвет метки должен быть максимально контрастным относительно цвета фона.

В датчиках метки и приемник и излучатель помещены в один корпус, такие датчики относятся к диффузному типу, а отличие от разнесенной оптики.

Луч света, направленный излучателем, отражается от объекта (метки) и возвращается в приемник. При достаточном контрасте метки и фона, датчик обнаруживает метку.

Идеальный уровень контраста когда метка чёрная, фон белый или наоборот. Если фон цветной, а метка чёрная, нужно применять датчик с излучением в цвет фона. Красный фон — датчик с красным цветом излучения, и т. п. Когда есть белая метка на цветном фоне, то следует подобрать датчик с цветом излучения, являющимся дополнительным к цвету фона. К красному фону дополнительным будет голубой цвет излучения, к желтому фону — синий, к зеленому фону — пурпурный.

Датчики метки отечественного производителя «ТЕКО» излучают белый, красный, желтый, зеленый, голубой цвета. Форма метки подходит любая - круг, овал, квадрат, треугольник, вплоть до полоски и точки.

Датчик работает в двух режимах — режим «настройка» и режим «работа». В режиме настройки в полуавтоматическом режиме измеряются уровни отраженного света от меток и отдельно от фона. Затем производится автоматическое вычисление порога обнаружения метки (происходит обучение датчика).

В рабочем режиме при движении метки относительно чувствительной поверхности датчика на его нагрузке создается импульс напряжения, длительность которого пропорциональна величине метки в направлении движения.

Датчики метки ТЕКО обладают следующими характеристиками:

• Максимальное расстояние обнаружения - 30 мм,
• Частота оперирования макс. до 500 Гц,
• Ток нагрузки может доходить до 2 А,
• Рабочие температуры датчиков метки от -25°C до +70°C,
• Датчик устойчив к помехам от частотных регуляторов,
• Контрастность фона относительно метки — 30,
• Цвет излучения: белый, красный, желтый, зеленый, синий.

Такие датчики могут использоваться как с объектами с цветной меткой, так и с малыми объектами, которые сами по себе будут являться «меткой».

Оптические датчики метки широко применяются в автоматических линиях упаковочной, печатной, текстильной, пищевой, парфюмерной, химической, фармацевтической промышленностей.

Оптические датчики служат для бесконтактного определения наличия или отсутствия, а также перемещения объекта в зоне контроля датчика.

Оптические датчики реагируют на непрозрачные и полупрозрачные объекты, на дым, пар, аэрозоли, оценивая параметры объекта.

Датчик состоит из источника излучения (излучателя) и приёмника излучения.

В моноблочных датчиках и приёмник и излучатель помещены в один корпус, а в двухблочных они разнесены каждый в отдельный корпус.

Излучатель создает оптическое излучение в пространстве, при попадании в зону контроля датчика объекта приёмник срабатывает на отраженный от объекта поток света или на прерывание этого потока.

Оптические датчики бывают раличных типов:

- барьерные (тип Т);

- ретрорефлекторные (тип R);

- диффузионные (тип D

Тип Т — барьерный (разнесенная оптика)

Излучатель и приемник помещены в разные корпуса. Обязательное условие — нахождение на одной оси. Световой луч излучателя направлен на приемник. Приемник срабатывает при прерывании оптического луча контролируемым объектом.

Назначение: обнаружение зеркальных и непрозрачных объектов.

Оптические датчики борьерного типа отличает высокая надежность и защищенность от помех, такие датчики можно использовать эксплуатацию на открытых пространствах и в загрязненной среде.

• Дальность действия до 150 метров,
• Излучатель и приемник датчика являются отдельными изделиями, но один не работает без другого.


Датчики типа Т могут применяться для контроля за линиями производства и упаковки, для определения уровня заполнения емкостей из прозрачных материалов, в системах входа-выхода и зонах повышенного риска.

Тип R - рефлекторный (с отражением от катафота)

Датчики этого типа моноблочные. Оптический луч излучателя отражается от рефлектора (светоотражателя) и попадает в приемник. Датчик срабатывает, когда излучение прерывается попавшим в зону контроля объектом.

• Датчики типа R служат для обнаружения непрозрачных и полупрозрачных объектов.
• Дальность срабатывания датчика до 8 метров.
• При использовании датчиков этого типа обязательным условием является наличие светоотражателя (катафота).
• Датчики рефлекторного типа применяются на конвейерах для подсчета движущихся по ним изделий.

Тип D - диффузионные (с отражением от объекта контроля)

Датчики этого типа моноблочные. Приемник срабатывает на оптический луч излучателя, диффузно отражающийся от контролируемого объекта, попавшего в зону действия датчика.

Дальность действия зависит от отражательных свойств объекта, рассчитывается в каждом конкретном случае.

Отечественный производитель компания ТЕКО производит широкий ряд оптических датчиков:

- щелевые датчики для определения наличия и контроля положения этикеток, контроля подачи материала и т. д.;

- датчики метки для контроля за объектами с цветными метками: подсчета, сортировки, проверки качества;

- фотобарьеры или завесы безопасности для предотвращения травм от механизмов;

- типовые оптические датчики.

ОБНАРУЖЕНИЕ ОБЪЕКТОВ В ДВЕРНОМ ПРОЁМЕ ЛИФТА

Каждый производитель лифтового оборудования обязан соблюдать "Технический регламент о безопасности лифтов". Но не все пассажиры ответственно выполняют правила пользования лифтом. В результате чего в дверном проеме лифта могут происходить неприятности: между дверьми зажимает людей, в том числе детей, застревают коляски, поводки с животными. В основном это доставляет только дискомфорт, но случаются и несчастные случаи: травмирование людей, гибель животных.

Сегодня на смену грубоватому автореверсу лифтовых дверей, когда они реагируют на столкновение, приходит деликатный фотореверс, когда оптические датчики или фотобарьеры реагируют на объекты в дверном проеме лифта заранее. В лифтах, оборудованных фотобарьерами и оптическими датчиками, двери раздвигаются, не касаясь пассажиров и обеспечивают безопасность, уберегая от возможного травмирования.

Предлагаем обзор нескольких вариантов современного оборудования для комфортной и безопасной перевозки пассажиров в лифте.

СВЕТОВАЯ ЗАВЕСА

☑ ВЫСОТА КОНТРОЛЯ - 2025 ММ
☑ МЕЖЛУЧЕВОЙ ЗАЗОР - 75 ММ
☑ ПОПЕРЕЧНОЕ СЕЧЕНИЕ - ДО 30 ММ

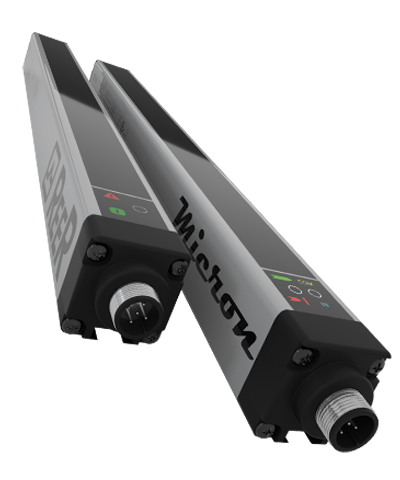

Световая завеса Micron MI 2107C представляет собой многолучевые датчики инфракрасного излучения.

Малое поперечное сечение световых завес (всего 28х30мм) для решения задач контроля и обнаружения в стесненных пространствах.

Гдавная задача - обнаружение пассажиров или груза в дверном проеме лифта.

Серия Micron включает ряд изделий, которые отличаются
расстоянием между лучами и обеспечивают высоту контроля до 3 000 мм.

Модель Micron MI 2107C имеет зазор 75 мм и контролируемую высоту 2 025 мм – является оптимальным решением для контроля дверного проема лифта.

Оборудование сертифицировано по стандартам соответствия функциональной безопасности SIL 3.

РЕФЛЕКТОРНЫЙ ДАТЧИК

☑ ДЛИНА КАБЕЛЯ 7 М
☑ УНИВЕРСАЛЬНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ
☑ КОММУТИРОВАНИЕ НАГРУЗОК  ДО 2А

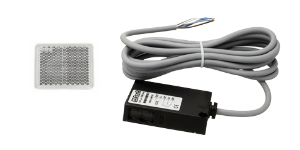

MR24FY — рефлекторный оптический датчик, который применяется для контроля наличия пассажира или груза в проеме двери лифта и является универсальным решением для широкого ряда моделей подъемно-транспортного оборудования, в том числе эскалаторов.

Этот оптический датчик устанавливают с помощью двух кронштейнов. Отражатель размещают в центре оптической оси перпендикулярно ей.

Датчик сертифицирован по стандартам соответствия функциональной безопасности SIL 3.

ОДНОЛУЧЕВОЙ БАРЬЕР

☑ ПОДКЛЮЧЕНИЕ К ЛЮБОМУ КОНТРОЛЛЕРУ
☑ МАЛОГАБАРИТНОСТЬ  (М8)
☑ ДАТЧИК С МАЛЫМ ВЫХОДНЫМ ТОКОМ

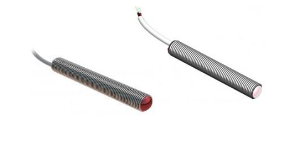

Однолучевой барьер включает оптический излучатель ИК-излучения OY A12B-2-2,5-P и приемник OS A12B-31P-2,5-LZ.

Приборы выполнены в целиндрическом корпусе М8 для удобства монтажа и замены в труднодоступных местах, таких как дверной проем лифта.

Датчик также комплектуется кронштейнами.
