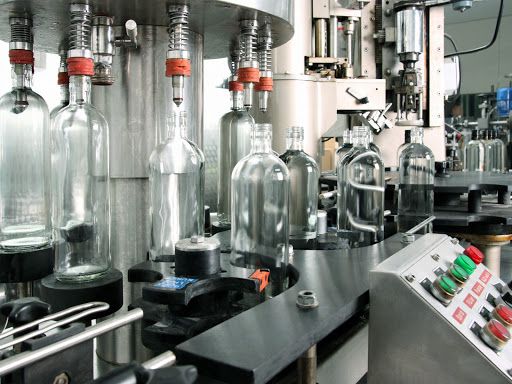

Автоматизация производства крепких напитков

Производство спиртных напитков отличается агрессивной и взрывоопасной средой, а высокие температуры и давление - факторы, которые требуют специального оснащения производственных цехов.



На помощь придут датчики и приборы отечественного производства, разработанные

с учетом особенностей и требований пищевой отрасли для работы в агрессивных средах и сложных условиях. Датчики осуществляют непрерывный контроль за сложным участком производства. Предлагаем вашему вниманию следующие датчики для специфических задач:


Обнаружение металлических резервуаров и их элементов.

Для обнаружения металлических резервуаров, в которых хранится спиртосодержащая жидкость, а также для обнаружения крышки или её отсутствия на таком резервуаре, рекомендуем индуктивные датчики ВТИЮ.1268, ВТИЮ.1269, ВТИЮ.1270

Эти датчики предназначены для агрессивных сред, выдерживают мойку пустых резервуаров химрастворами.



Определение положения клапана и штока пресса.

В процессе производства коньячного спирта и при транспортировке по трубопроводам в емкость для хранения датчики ТЕКО обеспечивают контроль за положением клапанов перекрытия трубопроводов.

Для контроля положения клапана (открыто/закрыто) и штока пресса выжимки плодового сырья, необходим датчик для среды высокого давления. Например ISB W28S8-31P-1,5-5.

Для работы во взрывоопасных средах рекомендуем использовать взрывозащищенное оборудование NAMUR BC N1-4R-AR-DC24

в совокупности с датчиком ISB W28S8-1,5-N-50-H.

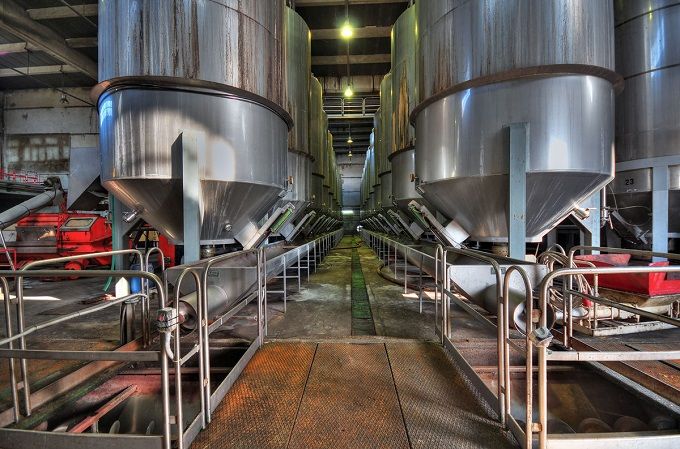

Контроль уровня в ёмкостях.

Для контроля предельного уровня в емкостях хранения жидкостей рекомендуем высокотемпературные датчики CSNp EC48S8-43P-20-LZS4-H-P1 или CSNp EC51S8-31P-25V-LZS4-H, а также датчик уровня жидкости, не реагирующий на пену CSNp EC51S8Датчики работают в высокотемпературных процессах в диапазоне от -15 до +105.


Ещё больше датчиков для производства напитков:

оборудование NAMUR, датчики для работы под давлением, взрывобезопасные датчики и оптические датчики для контроля розлива и упаковки.


ЭЛЕКТРОТЕХНИЧЕСКАЯ ПРОДУКЦИЯ EMAS ДЛЯ ВАШИХ ПРОЕКТОВ

EMAS group - турецкая компания по разработке и производству электротехнической продукции, основанная в 1969 году. Вся электропродукция соответствует высочайшим требованиям евростандарта, строгий контроль качества применяется ко всем материалам, которые используются в производстве. Богатый опыт в сфере разработки и производства электротехнической продукции позволил EMAS стать одним из лидеров в данной отрасли, представить широчайший ассортимент электротоваров безупречного качества.

Мы рады предложить вам весь ряд электротехнической продукции EMAS:

Кнопки управления EMAS служат для ручного запуска электроприборов, они надежны и просты в обращении. Представлены аварийными кнопками, сдвоенными кнопками, выступающими кнопками, кнопками с ключом, кнопками с фиксацией, а также джойстиками, переключателями и тумблерами.

Концевые выключатели EMAS отвечают за отключение оборудования при достижении подвижной частью механизма определенной точки. Устанавливаются на движущиеся механизмы для ограничения их перемещения в заданных границах. Мы предлагаем концевые выключатели различных серий, подходящих для применения в разных сферах.

Кулачковые переключатели EMAS служат для переключения контактов электроцепи в заложенном в механизме порядке. Значительно превосходят устаревшие пакетные переключатели, обладают более высокими коммутационными характеристиками и сроком службы.

Посты управления EMAS кнопочные применяются для дистанционного управления механизмами и электрооборудоваием, их основная функция — подача команд и индикация их исполнения.

Автоматы защиты двигателя EMAS обеспечивают защиту от сверхтока, потери фазы, короткого замыкания. Ставится в качестве первого звена в питающей сети двигателя.

Реле времени EMAS позволяет разомкнуть электрическую цепь и отключить подсоединенный к линии прибор с заданным временным интервалом, служит для автоматизации некоторых процессов.

Педали EMAS или педальные переключатели размещаются на полу и используются для кратковременной подачи питания нажатием ногой оператора, после чего возвращаются в исходное положение под упором пружины.

Сигнальные (световые) колонны EMAS предназначены для обеспечения безопасности на производственных площадках, подают сигнал о сбоях в работе оборудования. Имеют модульную конструкцию, модули устанавливаются один на другой.

Сигнальная арматура EMAS визуально оповещает о состоянии оборудования: находится ли оборудование под напряжением, работает ли оно нормально или произошел сбой.

Промышленные разъемы EMAS обеспечивают подключение электропитания и работу техники высокой мощности, рассчитаны на повышенные нагрузки и сложные условия эксплуатации.

Выключатели EMAS для дверей лифта обеспечивают безопасность работы лифтового оборудования, используется в качестве блокировки при контроле закрытия дверей кабины лифта и шахты перед началом движения.

Эту и другую электротехническую продукцию предлагает компания ГРАНДВИТАСТРОЙ с доставкой по всей России.

С полным ассортиментом продукции вы можете ознакомиться в каталоге.

Желаем вам множества успешных проектов!

Производство удобрений: измерение и контроль технологических процессов

Производственные процессы в условиях агрессивной среды предъявляют высокие требования к стойкости контрольно-измерительного оборудования, оснащающего линии производства химических удобрений. С учитом этих требований, для задач, которые связаны с контролем положения механизмов в химической промышленности, в частности, производство удобрений, мы предлагаем современные и практичные решения с использованием индуктивного датчика ISN EC85P-312P-35G-LZS4.


измерение и контроль


Помимо контроля положения механизмов в условиях агрессивной среды датчик ISN EC85P-312P-35G-LZS4 успешно решает такие задачи, как контроль скорости вращения валов, допускает биение вала благодаря увеличению зазора между датчиком и объектом обнаружения.


ЗАДАЧИ ПРОИЗВОДСТВА УДОБРЕНИЙ, КОТОРЫЕ РЕШАЕТ ДАТЧИК ISN EC85P-312P-35G-LZS4:

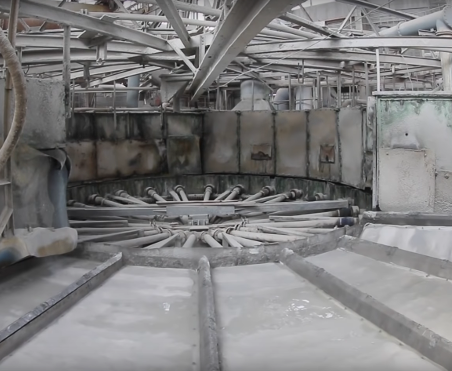

КОНТРОЛЬ ПОЛОЖЕНИЯ ФИЛЬТРУЮЩЕЙ СЕКЦИИ КАРУСЕЛЬНОГО ВАКУУМ-ФИЛЬТРА

ISN EC85P-312P-35G-LZS4

В производстве калийных удобрений для отделения твердой породы от жидкой используется карусельный (вакуумный) фильтр, который представляет из себя барабан с треугольными секциями наверху. Влажная порода высыпается на эти секции. Снизу при этом создается вакуум, благодаря которому, через фильтрующую сетку, из породы удаляется влага.

При подходе секции (с уже высушенной породой) к приёмному баку, она должна перевернуться на 180°.

Датчик ISN EC85P-312P-35G-LZS4 распологают в начале приёмного бака, он реагирует на вал сита и подает команду приводам - секции в нужный момент переворачиваются.

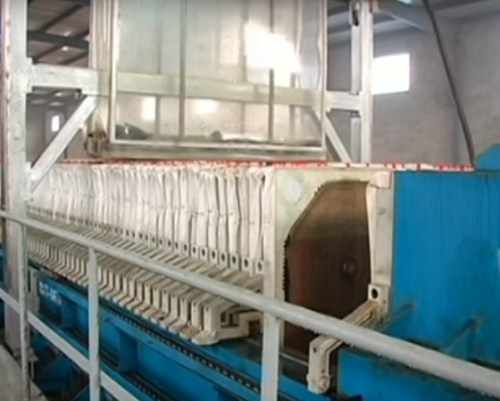

КОНТРОЛЬ ПОЛОЖЕНИЯ МЕХАНИЗМОВ ФИЛЬТР-ПРЕССА

КОНТРОЛЬ ПОЛОЖЕНИЯ МЕХАНИЗМОВ

- Для контроля крайнего положения траверсы фильтр-пресса.

Начало или конец цикла работы фильтр-пресса заключается в сжимании и разжимании пакета плит с помощью гидравлического цилиндра, при этом происходит движение траверсы до крайнего положения фильтр-пресса, которое контролируется дачтиком ISN EC85P-312P-35G-LZS4.

Также для дополнительной автоматизации фильтр-пресса, датчик ISN EC85P-312P-35G-LZS4 устанавливают на процессах:

- Контроля автоматического откидного поддона для сбора капель;

- Контроля положения устройства для промывки фильтр-пакетов.

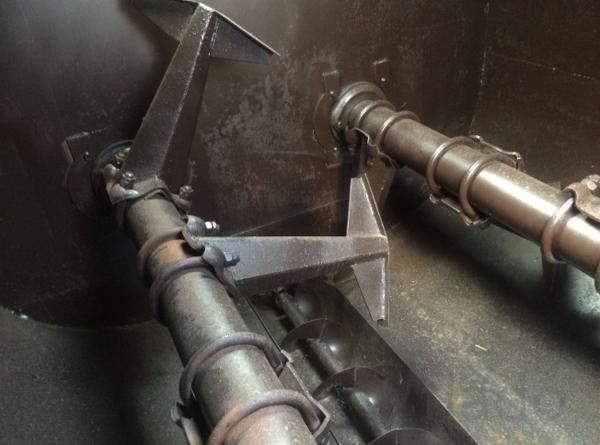

КОНТРОЛЬ СКОРОСТИ ВРАЩЕНИЯ ДВУХВАЛЬНОГО СМЕСИТЕЛЯ

КОНТРОЛЬ СКОРОСТИ ВРАЩЕНИЯ

На производстве калийных удобрений для создания гранул применяют двухвальный смеситель.

Процесс гранулирования происходит с помощью пара и воды. Температура внутри смесителя достигает до 70°С. Контролируя скорость вращения валов смесителя, можно дибиться нужных размеров гранул.

Для контроля скорости в условиях повышенной влажности и наличии агрессивной среды используется индуктивный датчик ISN EC85P-312P-35G-LZS4 в паре с тахометром ТХ1 Р3Щ.

Если необходим контроль только минимальной скорости - в паре с блоком контроля частоты CF1-1-G-E.


ОТЛИЧИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ ДАТЧИКА ISN EC85P-312P-35G-LZS4

ISN EC85P-312P-35G-LZS4


- пластиковый корпус обеспечивает химическую стойкость;

- укороченный корпус М30 для установки в труднодоступных местах;

- степень герметизации датчика - IP67 для гарантии влагостойкости в промышленных процессах;

- увеличенное расстояние срабатывания допускает зазор между датчиком и объектом обнаружения - до 35 мм при идеальных условиях. До 28 мм - гарантированно.

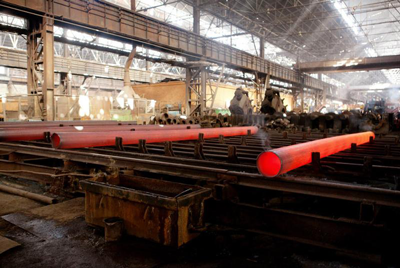

Отслеживание, измерение и обнаружение труб с помощью автоматизированных технологических решений.

Обнаружение труб, получение сигнала об их наличии, отсутствии или перемещении, измерение температуры или диаметра: решение всех этих при помощи автоматизированных технологических решений.

Предлагаем актуальные решения для различных участков трубопрокатного производства.


Датчики теко

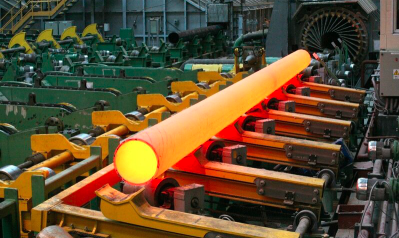

ОПРЕДЕЛЕНИЕ НАЛИЧИЯ ТРУБЫ В ЗОНЕ ПРОКАТКИ

Решение задачи обнаружения трубы, разогретой от +500°С до +1250°С рекомендуеся при помощи оснащения зоны прокатки оптическим датчиком OSH AF47A5-43P-LZ.


КОНТРОЛЬ ТЕМПЕРАТУРЫ ТРУБЫ

Кроме того, датчики OSH AF47A5-43P-LZ могут использоваться при контроле нахождения температуры трубы в допустимых пределах.

ОПРЕДЕЛЕНИЕ НАЛИЧИЯ ТРУБЫ

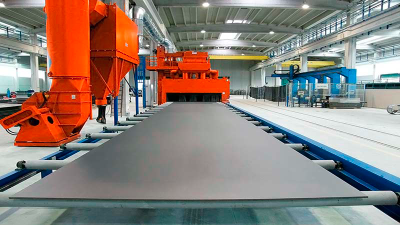

АВТОМАТИЧЕСКИЙ ЗАПУСК ДРОБЕСТРУЙНОЙ УСТАНОВКИ ПО ФАКТУ ПЕРЕМЕЩЕНИЯ ЛИСТА В КАМЕРУ

Процесс транспортировки металлических листов на участок дробеструйной очистки требует определения местоположения листа для эффективной работы дробеструйного оборудования.

Индуктивные датчики ISN IC16P5-43P-R110-LES4 или ISN I7P5-43P-R50-LZ размещают на рольгангах непосредственно перед дробеструйной установкой. После того, как лист полностью заходит в камеру, датчики обнаруживают отсутствие листа на рольгангах и передают сигнал на контроллер, запускающий процесс дробеструйной очистки в установке.

АВТОМАТИЧЕСКИЙ ЗАПУСК ДРОБЕСТРУЙНОЙ УСТАНОВКИ


ИЗМЕРЕНИЕ ДИАМЕТРА ТРУБЫ ПЕРЕД ТОРЦЕВОЙ ОБРАБОТКОЙ

Автоматическая настройка оборудования для обработки торца трубы требует оперативной информацим о диаметре труб, находящихся на линии. Эту задачу успешно решают фотобарьеры измерений серии METRON.

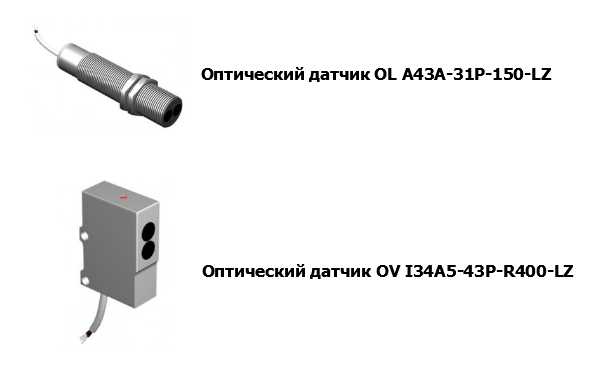

Фотобарьеры устанавливают на рольганговой линии перед подачей труб в зону обработки торца таким образом, чтобы труба перемещалась сквозь плоскость лучей. Диаметр определяется количеством пересеченных лучей.

ИЗМЕРЕНИЕ ДИАМЕТРА ТРУБЫ


КОНТРОЛЬ ПЕРЕКЛАДКИ ТРУБЫ ИЛИ ЕЁ ЗАГОТОВКИ НА ОДИН ШАГ ПО ЦЕПНОМУ ШЛЕППЕРУ

Контроль положения, включая контроль угла поворота и направление движения, исполнительного механизма в процессе перекладки трубы или заготовки на один шаг по цепному шлепперу успешно решит индуктивный датчик ISB AT8A-31P-10-LZ

Данные датчики контролируют положение стальных лепестков, смонтированных на ось цепного конвейера, для перемещения стальных длинных заготовок или труб (шлеппера).

КОНТРОЛЬ ПЕРЕКЛАДКИ ТРУБЫ

Автоматика в лакокрасочном производстве

Высокотехнологичная отрасль производства лакокрасочной продукции требует наличия технологичной системы контроля каждого этапа производства, начиная от контроля безопасности производства, подсчета готовой продукции и заканчивая контролем работы узлов станков и машин.

Технологические решения для контроля производственных процессов непосредственно в лакокрасочном производстве:


КОНТРОЛЬ ОТКРЫТИЯ / ЗАКРЫТИЯ КРЫШЕК СМЕСИТЕЛЕЙ

Задачу контроля открытия или закрытия крышек смесителей краски успешно выполняют индуктивные датчики ВТИЮ.1268, ВТИЮ.1269, ВТИЮ.1270.

Они предназначены для работы в условиях агрессивных сред (таких как соляная, серная, фтористая и азотная).

Также они применяются для контроля положения ручки шарового крана, который открывает течение краски.

КОНТРОЛЬ ОТКРЫТИЯ / ЗАКРЫТИЯ КРЫШЕК СМЕСИТЕЛЕЙ


ОГРАЖДЕНИЕ ОПАСНЫХ УЧАСТКОВ

Световые завесы EOS4, Тип 4 предназначены для реализации мер промышленной безопасности в роботизированных зонах, например, на участках выкладки готовой продукции на поддоны.

EOS4, Тип 4 обладает минимальной «слепой» зоной, поэтому подходит для применения даже на оборудовании с ограниченным пространством для размещения защитных устройств.

EOS4 обеспечивает разрешение 30 мм на плоскости и 40 мм при расположении устройства под 90° по отношению к другому фотобарьеру.

ОГРАЖДЕНИЕ ОПАСНЫХ УЧАСТКОВ


КОНТРОЛЬ ОТКРЫТИЯ / ЗАКРЫТИЯ КАЛИТОК, ДВЕРЕЙ, КОЖУХОВ

Серия датчиков MAGNUS предсталяет из себя кодированные магнитные бесконтактные выключатели на основе герконов. Широко используются с целью обеспечения безопасности для контроля открытия и закрытия механических ограждений, которые препятствуют проникновению посторонних лиц.

Источником кодированного магнитного поля выступает специальный кодированный магнит. Попытки несанкционированного воздействия на данный выключатель обыкновенным однополярным постоянным магнитом могут приводить к переключению одного, максимум двух герконов, но не всей цепи. Таким образом обеспечивается защита от умышленного подавления блокировочной функции выключателя.

КОНТРОЛЬ ОТКРЫТИЯ / ЗАКРЫТИЯ КАЛИТОК, ДВЕРЕЙ, КОЖУХОВ


КОНТРОЛЬ ПОЛОЖЕНИЯ КЛАПАНА, РАБОТАЮЩЕГО ПОД ДАВЛЕНИЕМ

В смеситель или реактор по системе трубопроводов попеременно поступает отфильтрованная вода, сухие и жидкие компоненты будущей краски. После деспергирования и смешивания компонентов краска сливается из смесителя через нижний трубопровод в цистерны вреченного хранения.

Для корректной дозировки компонентов краски трубопроводы оснащаются клапанами перекрытия, приводящимися в действие при помощи поршней.

Контроль положения поршней в клапане смесителей и реакторов может осуществляться индуктивными датчиками ISB WF63A8, которые работают в условиях давления до 1 мПа.

КОНТРОЛЬ ПОЛОЖЕНИЯ КЛАПАНА, РАБОТАЮЩЕГО ПОД ДАВЛЕНИЕМ


ПОДСЧЕТ ГОТОВЫХ ВЕДЕР С КРАСКОЙ НА КОНВЕЙЕРЕ

Для подсчета готовой продукции, например, вёдер с краской, рекомендуется укомплектовать конвейер  ультразвуковыми датчиками серии UPB.

Благодаря герметизации трансдюсеров герметиком Viton®, датчики UPB обладают высокой стойкостью к различным видам внешних воздействий для применения их в химической промышленности.

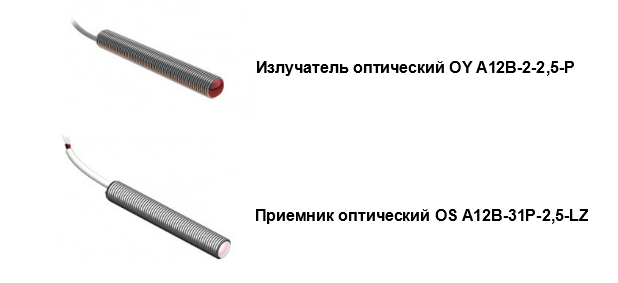

В качестве альтернативы предлагаем модели OS A12B-31P-2,5-LZ и OY A12B-2-2,5-P.

Их выдающейся особенностью является высокая скорость обнаружения в дальнем диапазоне - до 2500 мм.

ПОДСЧЕТ ГОТОВЫХ ВЕДЕР С КРАСКОЙ НА КОНВЕЙЕРЕ

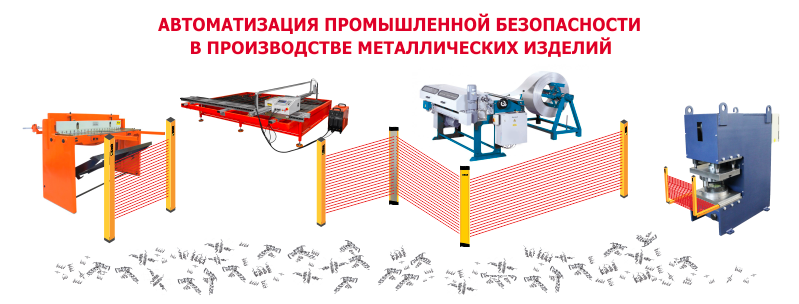

Автоматизация промышленной безопасности в производстве металлических изделий

датчики

Возможна ли интеграция решений для обеспечения безопасности труда в мероприятия для повышения эффективности производства? - Возможно, если речб идет о решениях по автоматизации промышленной безопасности.


В автоматизированное управление безопасностью труда на производстве металлических изделий входит обнаружение объектов в зонах механизмов и установок, которые опасны для здоровья человека:

- пресс;

- пробивные и высечные штампы;

- гильотина и ножницы;

- роботизированная зона;

- сборочные линии;

- агрегаты по сборке.


Оптимальным решением для обозначенной задачи станут световые завесы EOS4, Тип 4, обеспечивающие остановку оборудования при попадании человека в опасную зону.


ФОТОБАРЬЕРЫ EOS4 ОБЕСПЕЧИВАЮТ БЕЗОПАСНОСТЬ ТРУДА
И ПОВЫШАЮТ ЭФФЕКТИВНОСТЬ ПРОИЗВОДСТВА:

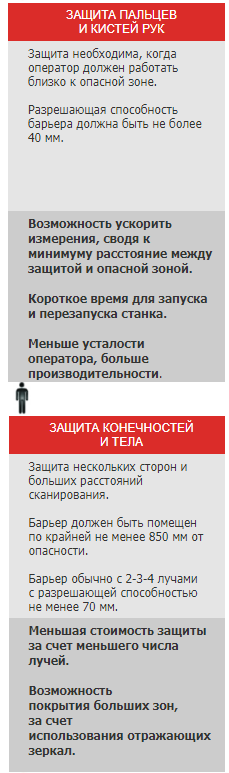

ЗАЩИТА ПАЛЬЦЕВ И КИСТЕЙ РУК

ЗАЩИТА ПАЛЬЦЕВ И КИСТЕЙ РУК

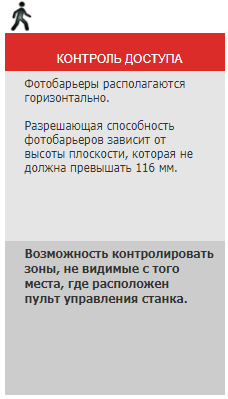

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ФОТОБАРЬЕРА EOS4:

ФОТОБАРЬЕР EOS4

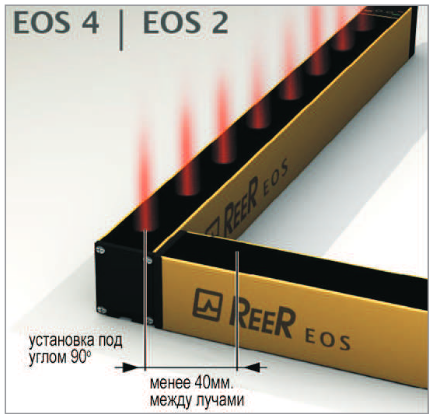

Благодаря малой «слепой» зоне EOS4 обеспечит разрешение 30 мм на плоскости и 40 мм при расположении устройства под углом 90 градусов по отношению к другому фотобарьеру.

Рабочие температуры: от -30 до +55º С.
Степень защиты: IP 65 - IP 67.
Для работы в потенциально взрывоопасных средах.


EOS4


Дополнительно к стандартным моделям, которые можно расположить как горизонтально, так и вертикально, вы можете приобрести вариант устройства EOS4 с ГЛАВНЫМ И ПОДЧИНЁННЫМ ЭЛЕМЕНТАМИ.

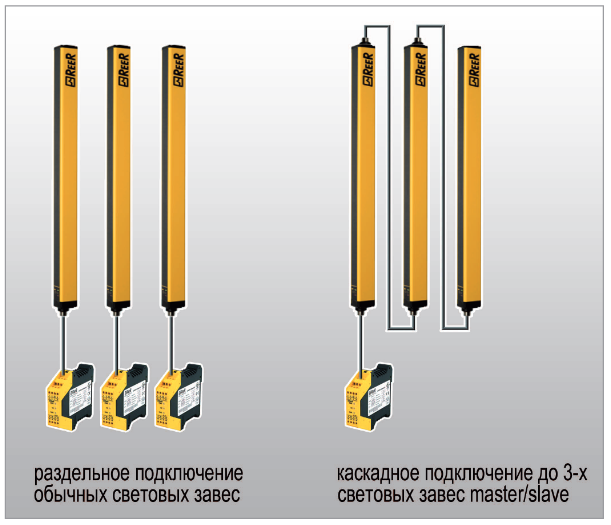

Модели EOS4 защищают одновременно до 3-х опасных зон на оборудовании при помощи каскадного подключения.


Осуществляем отправку приборов автоматизации во все регионы России!

Бесконтактные выключатели

Бесконтактные выключатели (бесконтактные датчики, бесконтактные переключатели, конечные бесконтактные выключатели) - это готовые решения в области сенсорики для промышленной автоматики и автоматизации технологических процессов практически в любых отраслях производственной деятельности.


Они предназначены для обнаружения объекта в пространстве без механического контакта


Принцип действия бесконтактных выключателей

Принцип действия бесконтактных выключателей основан на изменении амплитуды колебаний генератора при внесении в чувствительную зону датчика конкретного материала определенных размеров. Расстояние переключения устройства задается в зависимости от потребностей процесса и разновидности датчика. Бесконтактный способ распознавания объекта воздействия позволяет существенно повысить надежность работы устройства по причине отсутствия движущихся и трущихся деталей.
Перечень функциональных возможностей бесконтактных датчиков широк. Обнаружение положения объекта, подсчет, позиционирование и сортировка предметов на конвейерах, контроль перемещения и скорости, обнаружение поломок механизмов, определение угла поворота, измерение перекоса и еще много других функций заложено в понятие «датчик приближения», как еще называют бесконтактный выключатель.
Именно потому их используют в самых разных отраслях: от металлообработки до пищевого производства, как элемент автоматизации транспорта и для контроля в станкостроении, для управления водо- газо, нефтеснабжением и на морских нефтеперерабатывающих платформах. Чтобы подобрать подходящий переключатель, стоит ознакомиться с классификацией датчиков по принципу их действия.

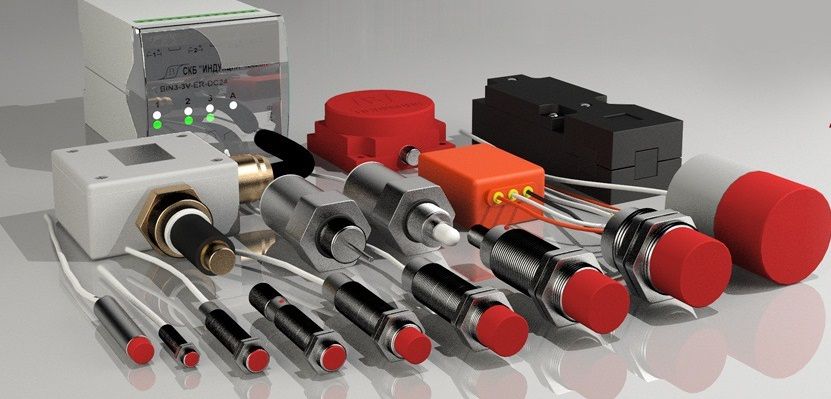

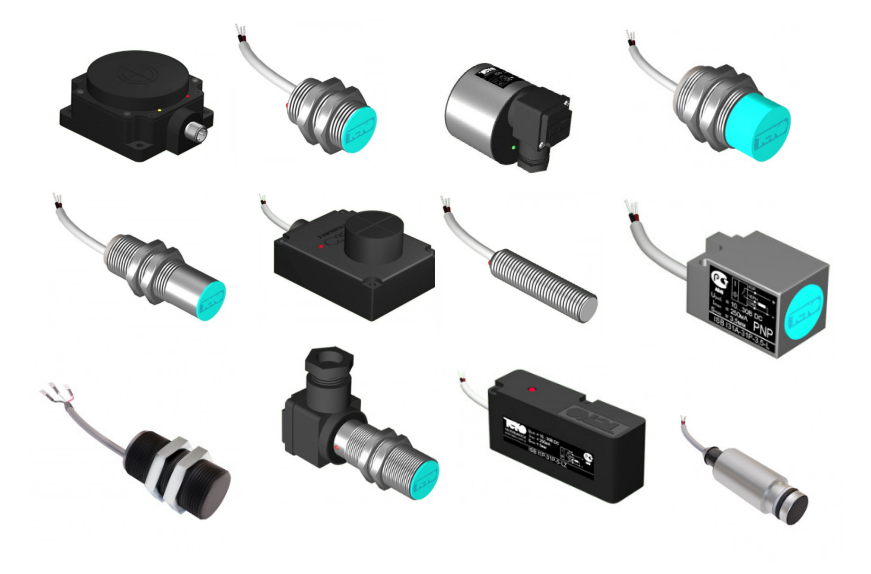

Бесконтактные выключатели производства ТЕКО

Индуктивные бесконтактные выключатели
Индуктивные датчики реагируют на металлические, магнитные, ферромагнитные или аморфные материалы нужных размеров. Эффект достигается за счет изменения амплитуды колебаний генератора при попадании объекта в чувствительную зону датчика.


Емкостные бесконтактные выключатели
Емкостные выключатели обнаруживают как металлические, так и диэлектрические объекты. Принцип действия выключателя основан на изменении емкости конденсатора, выполняющего роль чувствительного элемента, при внесении в чувствительную зону объектов.

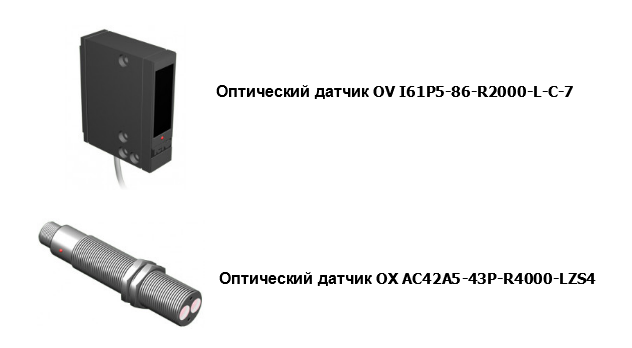

Оптические бесконтактные выключатели
Оптические бесконтактные выключатели обнаруживают контролируемые объекты, отражающие или прерывающие оптическое излучение. Коммутационный элемент у оптических бесконтактных датчиков полупроводниковый или релейный. Дальность действия этих датчиков может достигать значения 150 метров.


Магниточувствительные бесконтактные выключатели
Магниточувствительные датчики служат для обнаружения в пространстве намагниченного объекта. Срабатывание датчика происходит при изменении напряженности магнитного поля, вызванного, например, перемещением постоянного магнита, расположенного на подвижной части механизма.


Бесконтактные датчики могут быть исполнены в особо прочных корпусах из специальных материалов, согласно стандарту NAMUR, а также с приемкой 5.


Достоинства бесконтактных выключателей:

  • высокая надежность;
  • однозначная зависимость выходной величины от входной;
  • стабильность характеристик во времени;
  • небольшие размеры и масса;
  • отсутствие обратного воздействия на объект;
  • повышенная герметичность IP 68
  • различные варианты монтажа
  • работа при различных условиях эксплуатации:
    • в общепромышленных условиях
    • в широких температурных диапазонах (от -60C° до +150C°)
    • при высоком давлении (до 500 Атм)
    • в агрессивных средах
    • во взрывоопасных зонах
